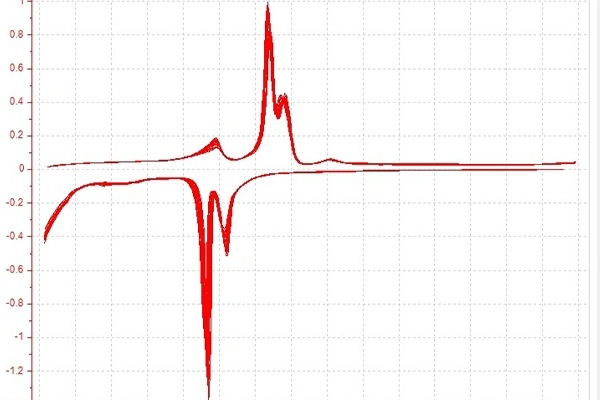

충방전 용량을 전압 변화로 나눈 곡선에서 피크 위치와 크기를 읽고, 반응 구간 및 열화 변화를 비교하는 원리를 소개합니다.소식 날짜: 2024-09-09 · 한국어 요약·해설먼저 읽는 핵심 평탄한 전압 구간은 dQ/dV 피크로 나타남 피크 이동과 감소를 다른 시험 결과와 대조01. 전압 축에 용량을 다시 표현하기dQ/dV는 작은 전압 변화에 해당하는 용량 변화를 계산한 값입니다. 충방전 곡선의 평탄부처럼 전압이 천천히 바뀌는 동안 용량이 누적되면 피크가 생깁니다. 전체 전압 곡선에서 잘 구별되지 않는 반응 구간과 변화를 강조할 수 있어 전극 반응과 셀의 열화를 살피는 도구로 활용됩니다.02. 미분 전에 기록과 처리 조건을 정리측정 잡음은 미분 과정에서 커질 수 있어 이동평균이나 가우시안 방식 등으로 데이터를 평활화한 뒤 차분 계산을 적용하는 절차가 소개됩니다. 하지만 처리 조건이 달라지면 피크 높이와 폭도 달라질 수 있습니다. 비교할 데이터에 같은 절차를 적용하고 원시 곡선도 함께 보존해야 실제 변화와 처리 효과를 구분할 수 있습니다.03. 피크 변화가 의미하는 범위피크 위치의 이동은 반응 전압과 분극의 변화를, 크기나 면적의 감소는 해당 전압 구간에서 기록된 용량의 변화를 살펴보는 단서입니다. 다만 특정 피크 하나를 곧바로 하나의 열화 기구와 일대일로 연결하기 어렵습니다. 용량과 저항, 반복 사이클 결과를 함께 비교하면 재료 개질과 제조 조건의 효과를 평가하고 후속 실패 분석의 방향을 정할 수 있습니다.이해를 돕는 추가 해설04. 미분 결과를 원래 용량으로 되돌려 확인dQ/dV를 계산한 뒤에는 선택한 전압 구간에서 곡선 아래 면적을 더해 원래의 용량 변화와 비교해 볼 수 있습니다. 같은 구간을 사용했다면 두 값은 처리·수치오차 범위 안에서 대응해야 합니다. 큰 차이가 나면 단위 변환, 구간 누락이나 평활화 과정을 먼저 확인할 수 있어, 피크 해석 전에 계산 경로를 점검하는 간단한 방법이 됩니다.비교 구간은 시료마다 보기 좋은 피크에 맞춰 임의로 바꾸기보다 미리 정한 규칙으로 선택합니다. 가령 피크가 조금 이동했을 때 고정 구간 밖으로 일부가 나가면 면적 감소가 실제 용량 감소처럼 보일 수 있습니다. 고정 구간과 피크를 따라가는 구간을 둘 다 계산해 차이를 살펴보면, 선택한 분석 규칙이 결론에 미친 영향을 구체적으로 설명할 수 있습니다.적용·해석 예시05. 곡선을 맞춰 놓으면 사라질 수 있는 변화가상의 새 셀과 사용 후 셀에서 모든 피크가 같은 크기만큼 이동했다고 생각해 봅니다. 두 곡선의 대표 피크를 강제로 겹치면 모양 비교는 쉬워지지만 원래 존재한 전체 전압 이동은 그림에서 사라집니다. 정렬된 곡선은 형태의 차이를 보는 자료이고, 정렬하지 않은 곡선은 위치 변화까지 포함하는 자료이므로 서로 다른 정보를 줍니다.분석에서는 이동량을 따로 기록하고 정렬 전후 그림을 함께 남길 수 있습니다. 전체 이동을 장비 오차로 보정하려면 별도 근거가 필요하며, 보기 좋게 겹쳐졌다는 이유만으로 제거할 수는 없습니다. 이러한 구분을 유지하면 피크 폭이나 상대 간격의 변화와 전체 위치의 변화를 나누어 설명할 수 있고, 처리 과정에서 중요한 열화 특징을 지웠는지 나중에 다시 검토하기도 쉬워집니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
