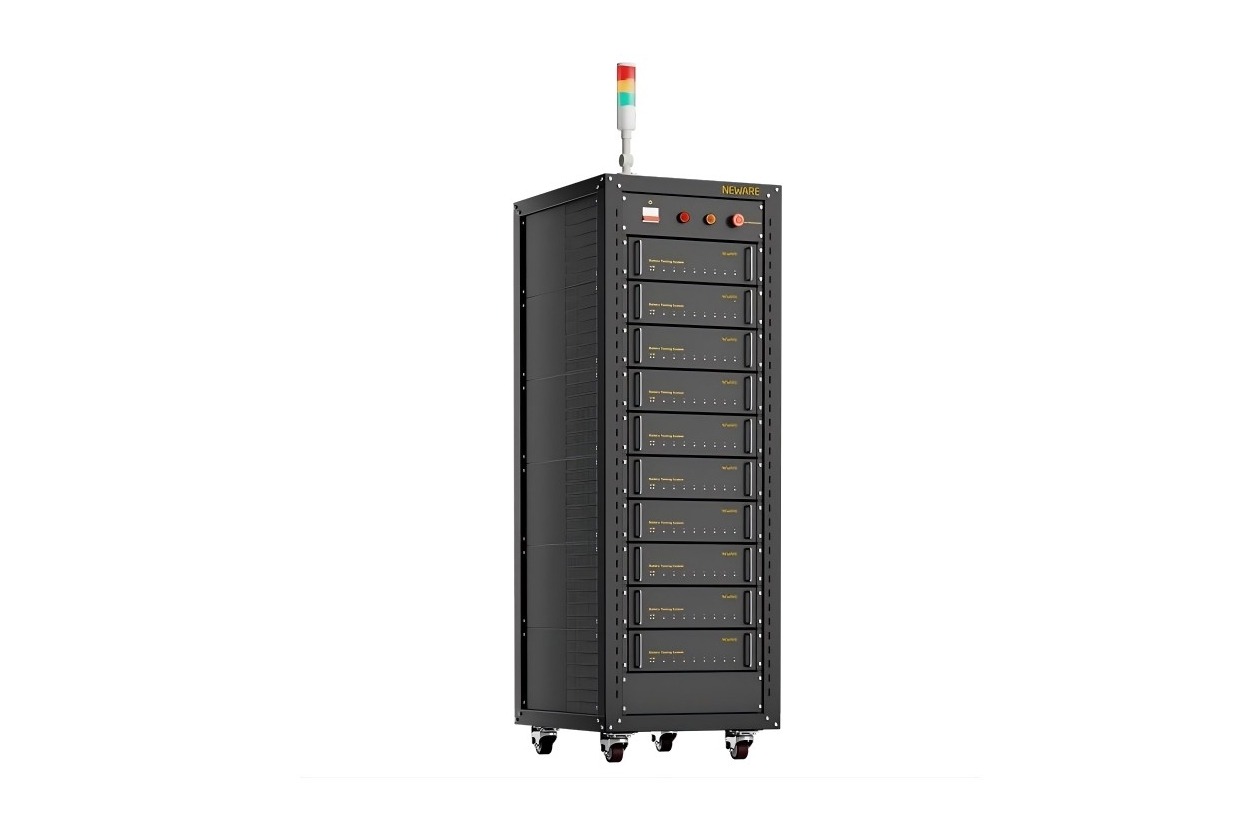

CT-9000 시리즈의 고속 데이터 기록을 활용해 펄스 응답, 내부저항과 장기 사이클의 미세 변화를 분석하는 구성을 소개합니다.소식 날짜: 2024-09-24 · 한국어 요약·해설먼저 읽는 핵심 1,000 Hz 기록으로 짧은 전기적 변화 관찰 펄스·DCIR·사이클·dQ/dV 평가 활용01. 미세한 전기적 변화의 기록CT-9000은 재료 연구, 정밀 충방전과 펄스·DCIR·수명 시험에 활용하는 시스템으로 소개됩니다. 2024년 CT-9000-5V5A 소개에는 ±0.02% F.S. 정확도와 1,000 Hz 데이터 기록이 제시됐습니다. 정확도는 지정된 기준에 따라 해석해야 하며 고속 기록은 짧은 시간에 나타났다 사라지는 전압·전류 변화를 남기는 역할을 합니다.02. 펄스와 장기 사이클의 다른 요구펄스 시험은 빠른 출력 변화와 전압 응답을 포착해야 하고 장기 수명 시험은 작은 용량·효율 변화를 안정적으로 누적해야 합니다. 고속 데이터는 같은 시간 구간에서 더 세밀한 DCIR 분석을 돕습니다. 율특성·사이클·dQ/dV 등 여러 평가를 연결하면 초기 출력과 장기간 열화를 서로 다른 관점에서 비교할 수 있습니다.03. 시료에 맞는 구성과 데이터 활용소개에서는 전압·전류 범위의 조정과 SMBus 통신, 다양한 시험 프로그램을 언급합니다. 같은 시리즈라도 실제 측정 범위와 연결할 시료 조건은 개별 구성에 맞춰 확인해야 합니다. 연구실에서는 이를 이용해 셀 사이의 일관성이나 열화의 초기 징후를 추적하고, 제어와 기록의 품질을 바탕으로 성능 비교와 수명 분석을 수행하는 구성을 제시합니다.이해를 돕는 추가 해설04. 기록 간격과 관찰 가능한 변화일반적인 계산 예시로 초당 1,000개를 균일하게 기록하면 점 사이 간격은 1 ms입니다. 0.2 ms 동안만 지속되는 가상의 변화는 그 사이에서 끝날 수 있으므로, 기록 주파수만 보고 모든 짧은 현상을 포착한다고 단정할 수 없습니다. 이는 특정 장비의 응답 사양이 아니라 표본 간격과 사건 길이를 구분하기 위한 예시입니다.측정 계획에서는 보고 싶은 변화가 얼마나 오래 지속되는지와 기록·트리거 방식이 어떻게 동작하는지를 함께 생각해야 합니다. 저장 간격만 줄였다고 입력 신호의 모든 정보가 늘어나는 것도 아닙니다. 장기 사이클 기록과 짧은 펄스 관찰의 목적을 나누면 필요한 시간 해상도와 파일 크기의 균형을 정하고, 해석하려는 현상에 맞는 검증 자료를 준비할 수 있습니다.적용·해석 예시05. 펄스 후 어느 시점의 전압을 읽었는가가상의 전류 변화가 1 A이고 그 직후 정한 시점의 전압 차이가 0.05 V라면 비율은 50 mΩ입니다. 조금 뒤에 읽은 차이가 0.08 V라면 같은 계산은 80 mΩ가 됩니다. 특정 셀의 내부저항을 제시한 것이 아니라, 같은 펄스 기록에서도 비교 시점을 다르게 잡으면 계산값이 달라질 수 있음을 보여주는 예시입니다.빠른 기록의 이점은 많은 점을 남기는 데서 끝나지 않고 동일한 시간 규칙으로 결과를 다시 계산할 수 있다는 데 있습니다. 전류가 실제로 바뀐 시점을 기준으로 분석 구간을 정하고 원래 전압 응답을 함께 표시하면, 셀 차이와 시간 선택의 차이를 구별할 수 있습니다. 여러 장비나 분석자가 만든 DCIR 표를 합칠 때도 이름이 같은 지표에 같은 시간 정의가 적용됐는지 확인할 근거가 됩니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
