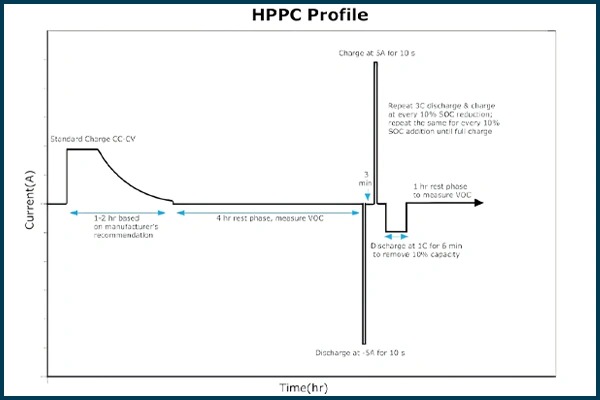

HPPC는 충방전 펄스의 전압 응답을 이용해 내부저항과 순간 출력 능력을 살피며, 가속·회생 제동 같은 동적 부하 평가에 쓰입니다.소식 날짜: 2024-11-21 · 한국어 요약·해설먼저 읽는 핵심 펄스 전류에 대한 전압 변화로 동적 특성 분석 교정과 시험 조건 제어로 결과의 일관성 확보01. 순간 출력 요구를 재현하는 펄스HPPC는 충방전 펄스에 대한 전압 응답으로 배터리의 동적 출력 특성을 살펴보는 시험입니다. 자동차의 가속과 회생 제동처럼 짧은 시간에 전력을 공급하거나 받아야 하는 상황과 관련됩니다. 저장 가능한 총용량이 같아도 저항과 전압 한계가 다르면 순간 출력은 달라질 수 있습니다.02. 상태 설정과 응답의 기록시험 전 SOC와 온도를 맞추고 안정화한 뒤 정해진 전류 자극을 가해 전압·전류를 기록합니다. 장비의 응답 속도와 데이터 기록 시점은 계산되는 DCIR과 출력에 영향을 줍니다. 시험 조건과 계산 구간을 동일하게 유지해야 시료와 노화 단계의 결과를 비교할 수 있습니다. 정기 교정과 환경 제어는 짧은 전압 변화를 실제 전지 특성으로 해석하는 데 필요한 기반입니다.03. 개발과 운용 평가의 연결반복 사용 전후의 펄스 결과를 비교하면 용량이 남아 있어도 출력이 줄어드는 상황을 확인할 수 있습니다. 전기차 개발에서는 재료와 설계의 차이를, 생산에서는 요구 출력의 일관성을 평가하는 데 활용됩니다. 저장장치의 빠른 충방전과 휴대기기의 순간 부하에도 같은 관점이 적용됩니다. 수명과 건강도 평가는 HPPC만으로 끝내지 않고 용량·온도·이력과 연결해 해석합니다.이해를 돕는 추가 해설04. 펄스 출력을 한 점 대신 상태 지도로 보기가상의 펄스 결과를 SOC별 행과 온도별 열로 놓으면 어느 조건에서 전압 강하가 커지는지 한눈에 볼 수 있습니다. 신품과 사용 후 시료를 같은 형태의 지도로 비교하면 평균 저항 변화뿐 아니라 특정 조건에서만 커진 차이도 드러납니다. 한 가지 상태에서 얻은 높은 출력값을 전체 운용 범위의 대표값으로 사용하는 일을 줄이는 방법입니다.측정하지 않은 칸은 주변값으로 계산한 추정인지 실제 시험 결과인지 구분해 표시할 수 있습니다. 조건 사이 변화가 일정하다는 근거가 없다면 단순 보간값을 확정값처럼 읽기 어렵습니다. 이 지도를 바탕으로 차이가 큰 구간부터 추가 측정하면 모든 조건을 같은 밀도로 시험하기보다 불확실성이 큰 영역을 집중적으로 확인하는 평가 계획을 세울 수 있습니다.적용·해석 예시05. 저항 변화가 출력과 손실에 미치는 크기가상의 단순 모델에서 시작 전압이 4V이고 전류가 10A라고 놓겠습니다. 저항이 20mΩ이면 전압 손실은 0.2V, 부하 전력은 38W이며 저항 손실은 2W입니다. 저항이 40mΩ이면 각각 0.4V, 36W, 4W가 됩니다. 다른 분극을 생략한 계산이지만 작은 저항 변화가 전달 전력과 내부 손실에 서로 다른 비율로 반영될 수 있음을 보여줍니다.이 모델은 저항이 일정하다는 가정 안에서만 의미가 있으므로 실제 펄스의 시간 변화까지 설명하지는 못합니다. 측정된 HPPC 응답을 이런 단순 계산과 비교하면 어느 부분에서 모델이 잘 맞고 어디서 추가 동역학이 필요한지 볼 수 있습니다. 저항 숫자의 증가를 그대로 성능 저하 비율로 옮기기보다 전압과 전류 조건을 함께 적용해야 출력 변화의 실제 크기를 이해할 수 있습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
