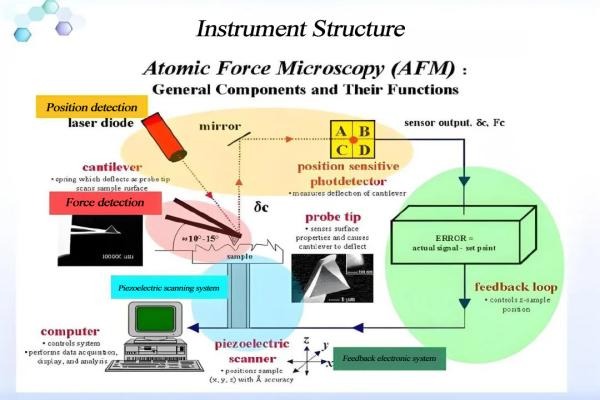

원자힘현미경은 탐침과 시료의 상호작용을 읽어 표면 형상을 만들며, 측정 방식에 따라 기계적·전기적 특성 분석에도 활용됩니다.소식 날짜: 2024-12-12 · 한국어 요약·해설먼저 읽는 핵심 미세 캔틸레버의 변화로 표면 정보 검출 시료 특성에 맞는 접촉·비접촉·탭핑 모드 선택01. 탐침의 움직임으로 표면 읽기AFM은 미세 캔틸레버 끝의 탐침과 시료 사이 상호작용을 이용하는 주사 탐침 기법입니다. 표면을 따라 이동할 때 캔틸레버의 변화를 검출하고 피드백으로 상태를 제어해 높낮이를 영상화합니다. 탐침과 위치 제어부, 힘 검출과 제어 회로가 주요 구성입니다. 광학 영상으로 구분하기 어려운 국소 표면 형상과 물성을 조사하는 데 활용됩니다.02. 시료에 맞춘 관찰 모드접촉·비접촉·탭핑 방식은 탐침이 표면과 상호작용하는 방법을 달리합니다. 부드럽거나 쉽게 변형되는 시료와 단단한 표면은 같은 조건으로 관찰하기 어렵기 때문에 필요한 정보와 시료 특성에 맞는 방식을 선택합니다. 정적 변위뿐 아니라 진동의 변화도 측정 신호로 사용합니다. 해상도와 시료 영향은 모드와 탐침·환경에 따라 달라지므로 모든 관찰을 동일한 비파괴 측정으로 볼 수는 없습니다.03. 형상에서 국소 물성으로AFM은 표면 영상 외에도 탄성률 같은 기계적 특성과 전도도·국소 전위 등의 전기적 정보를 얻는 데 쓰입니다. 액체 환경이나 온도·분위기를 조절한 조건에서도 시료를 관찰할 수 있어 재료와 연성 물질의 연구 범위가 넓습니다. 라만·적외선 등 다른 분석과 결합하면 형태와 성분을 연결하는 자료를 확보할 수 있습니다. 같은 표면을 서로 다른 특성으로 해석하는 보완 도구입니다.이해를 돕는 추가 해설04. 표면 영상의 색상 범위를 맞춰 읽기가상의 AFM 영상 두 장이 서로 다른 높이 범위를 같은 색상표로 표시하면 실제로 더 평탄한 표면이 거칠어 보일 수도 있습니다. 자동 색상 조정은 각 영상의 작은 차이를 크게 보여줄 수 있기 때문입니다. 비교할 때 공통 높이 범위의 영상과 원래 범위의 영상을 함께 놓으면 시각적 인상과 실제 수치의 차이를 알아보기 쉽습니다.한 지점의 선 단면과 여러 영역의 거칠기 분포를 함께 보면 우연히 고른 작은 영역이 전체를 대표하는지 질문할 수 있습니다. 시료 방향이나 탐침 조건을 바꿨을 때 같은 특징이 유지되는지도 추가 단서가 됩니다. 표면 형상의 변화와 측정·표시 과정에서 생긴 특징을 구분한 뒤 다른 분석과 연결하면, 선명한 한 장의 이미지에 과도한 의미를 부여하는 일을 줄일 수 있습니다.적용·해석 예시05. 같은 거칠기 숫자 뒤에 다른 표면이 있을 수 있다가상의 두 표면에서 하나는 작은 요철이 넓게 퍼지고 다른 하나는 대부분 평탄하지만 몇 개의 큰 돌출부만 있다고 생각해 봅니다. 하나의 평균 거칠기 숫자가 비슷해도 실제 접촉이나 국소적인 반응을 생각할 때 중요한 위치는 다를 수 있습니다. 표면 전체를 요약한 수치와 드문 큰 특징을 함께 읽어야 하는 이유입니다.높이 분포와 최대 특징의 위치, 여러 영역의 영상을 연결하면 평균값이 숨기는 공간적 차이를 볼 수 있습니다. 극단적인 한 점이 측정 이상인지 반복해서 관찰되는 구조인지도 구분할 필요가 있습니다. 이를 통해 표면이 거칠어졌다는 표현을 넓은 영역의 균일한 변화인지 일부 지점의 변화인지 더 구체화할 수 있으며, 다른 물성 분석과 연결할 때 어떤 위치를 비교해야 할지도 명확해집니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
