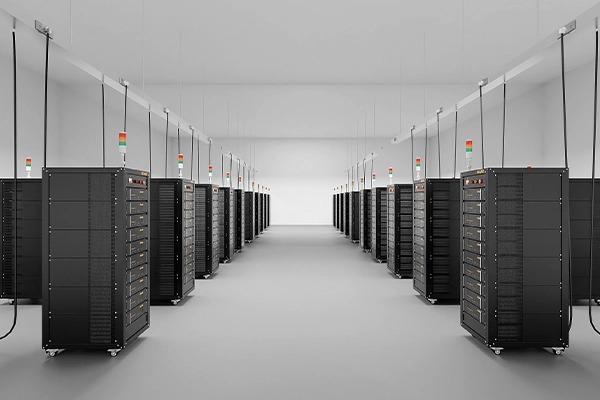

CT-9000 계열의 빠른 데이터 기록과 DCIR·미분용량 분석, 보조 전압·온도 및 환경 챔버를 연결하는 연구용 구성을 소개합니다.소식 날짜: 2024-03-21 · 한국어 요약·해설먼저 읽는 핵심 빠른 전압·전류 변화를 기록해 펄스 응답을 분석 모델별 전류 범위와 실제 공급 사양은 별도 확인01. 빠른 기록을 활용하는 연구 시험CT-9000 계열은 버튼형과 원통형 등 여러 소형 배터리의 정밀 연구를 위한 시험 시스템으로 소개됩니다. 빠른 데이터 기록은 전압·전류의 작은 변화와 펄스 응답을 관찰하는 데 쓰이며, DCIR과 미분용량 곡선을 통한 성능 분석을 지원하는 구성이 설명됐습니다.02. DCIR·미분용량이 보는 서로 다른 변화DCIR은 전류가 바뀔 때 생기는 전압 응답을 이용하므로 기록 속도·측정 시점에 영향을 받습니다. dQ/dV는 충방전 용량의 전압별 변화를 살펴 반응 특징을 비교하는 방법으로, 시간 해상도가 중요한 펄스 분석과 목적이 다릅니다. CT-9000의 연구용 구성은 이런 데이터를 함께 얻고 보조 온도와 함께 비교하는 방향입니다. SMBus 통신을 활용하는 구성에서는 배터리 상태 정보도 연계할 수 있으며, 셀·통신 요구에 맞게 채널·센서 구성을 선택해야 합니다.03. 주변 계측과 장기 시험 운영보조 전압·온도 채널과 환경 챔버를 연결해 여러 조건의 데이터를 함께 수집하고, 오프라인 시험과 전원 중단 시 데이터 보호 기능도 활용할 수 있습니다. 같은 계열 안에서도 전압·전류 범위와 구성은 다를 수 있으므로 대상 셀과 필요한 기록 속도에 맞는 모델을 선택해야 합니다.이해를 돕는 추가 해설04. 기록 속도와 데이터 양 사이의 선택가정한 기록에서 한 채널의 값을 초당 1번 저장하면 하루에 86,400개의 시점이 생기고, 초당 100번이면 864만 개가 됩니다. 이는 실제 장비의 저장 용량을 뜻하지 않는 계산 예시입니다. 빠른 기록으로 더 짧은 변화를 볼 수 있지만 분석과 파일 관리의 양도 함께 늘어나므로, 전체 시험에서 어떤 구간의 세밀한 정보가 필요한지 먼저 정할 수 있습니다.짧은 전환 구간과 긴 유지 구간을 나누어 자료를 검토하면 읽는 목적이 선명해집니다. 원시 기록은 보존하되 장기 추세를 보여 주는 그림과 순간 변화를 확대하는 그림을 따로 만들 수 있습니다. 한 화면에 모든 점을 넣는 것보다 분석 질문에 맞춘 표시가 유용하며, 축약한 그림으로는 확인할 수 없는 변화가 있다는 한계도 함께 기억해야 합니다.적용·해석 예시05. 평균으로 줄인 그래프에서 사라질 수 있는 값가상의 열 개 전압 기록 중 아홉 개가 4V이고 하나가 3V라면 평균은 3.9V입니다. 그래프를 평균값 한 점으로 줄이면 3V까지 내려간 순간은 그림에서 보이지 않을 수 있습니다. 이는 실제 셀의 동작이나 허용값을 뜻하지 않으며, 많은 기록을 요약할 때 사용한 방식에 따라 관찰 가능한 특징이 달라진다는 단순한 예시입니다.장기 추세를 간결하게 보여 줄 때 평균과 함께 구간의 최솟값·최댓값을 표시하면 짧은 변화를 찾을 단서가 남습니다. 다만 최솟값 하나도 잡음인지 실제 사건인지 원시 구간에서 확인해야 합니다. 빠른 기록의 장점을 활용하려면 저장 속도뿐 아니라 화면에서 데이터를 어떻게 줄여 보여 주는지까지 연결해 생각해야, 보기 편한 그래프와 중요한 신호 보존을 함께 다룰 수 있습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
