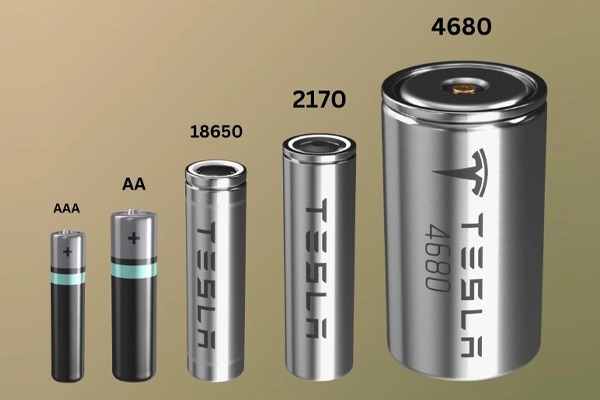

여러 원통형 셀 규격을 비교할 때 외형뿐 아니라 화학계·내부 구조·발열·적용 용도를 함께 살펴야 하는 이유를 설명합니다.소식 날짜: 2025-04-23 · 한국어 요약·해설먼저 읽는 핵심 원통형 규격이 같아도 화학계와 성능은 다를 수 있음 케이스·캡·분리막·안전 부품도 셀 특성에 기여01. 원통형 규격과 셀 구성18650·21700·26650·32650 등 원통형 셀은 표준화된 외형과 성숙한 생산 공정을 바탕으로 다양한 기기에 사용됩니다. 셀 안에는 전극과 분리막·전해질 외에 케이스·캡·안전 부품이 있으며, 외형 명칭만으로 용량이나 화학계를 결정할 수는 없습니다.02. 치수 번호와 화학계의 구분통상적인 외형 표기에서 18650은 지름 18mm·길이 65mm급, 21700은 21mm·70mm급을 가리킵니다. 26650과 32650도 지름이 다른 원통형 규격이지만 같은 치수가 곧 같은 전압이나 허용 전류를 뜻하지는 않습니다. 양극에는 LCO·NMC·LFP 등 서로 다른 계열이 쓰일 수 있고, 음극과 전해액 설계에 따라 부하 응답도 달라집니다. 더 큰 셀을 선택할 때는 단위 셀 수와 연결 구조가 줄어드는 효과뿐 아니라 고정 공간과 열을 빼는 경로까지 함께 비교해야 합니다.03. 팩 설계와 사용 조건의 비교비교에서는 필요한 크기와 출력, 충방전 수명, 열관리와 팩 배치를 함께 검토합니다. 파우치형은 얇은 형태와 설계 자유도에, 원통형은 규격화된 구조에 장점이 있으므로 포장 형태만으로 안전성이나 수명을 일률적으로 판단하기보다 개별 셀의 시험 결과를 확인해야 합니다.이해를 돕는 추가 해설04. 셀 크기와 팩 공간 효율을 따로 계산하기더 큰 원통형 셀을 쓰면 필요한 셀 수는 줄 수 있지만, 정해진 외곽 공간에 실제로 몇 개가 들어가는지는 배치에 따라 달라집니다. 셀의 원통 부피를 단순 합산한 값과 연결부·고정부·열관리 공간을 포함한 팩 부피를 나란히 계산하면 차이를 볼 수 있습니다. 셀 자체의 저장 밀도가 높은 선택이 완성 팩에서도 항상 같은 비율의 이점을 주지는 않습니다.가상의 배치도를 여러 규격으로 그려 남는 공간과 연결 위치를 비교해 볼 수 있습니다. 이때 같은 외곽 치수뿐 아니라 요구 에너지와 출력도 맞춰야 공정한 비교가 됩니다. 셀 수가 적은 구성이 조립을 단순하게 만들 여지는 있지만 개별 셀이 맡는 비중도 커집니다. 외형 규격은 설계의 출발 조건이며, 최종 선택은 실제 셀 특성과 조립체의 구성을 함께 보아야 합니다.적용·해석 예시05. 큰 원통의 표면적과 부피를 비교하는 모형양끝 면을 제외한 단순 원통 모형에서 옆면적은 반지름에 비례하고 부피는 반지름의 제곱에 비례합니다. 높이가 같을 때 반지름을 두 배로 하면 부피는 네 배, 옆면은 두 배가 되어 부피당 옆면적은 절반입니다. 이는 실제 셀의 열 성능을 계산한 결과가 아니라 큰 셀의 저장 공간과 표면을 같은 비율로 생각할 수 없다는 기하학적 예시입니다.완성 셀에서는 내부 구조와 단자, 냉각 경로가 달라져 이 모형만으로 온도나 허용 출력을 정할 수 없습니다. 다만 외형을 키워 셀 개수를 줄이는 비교에서 열을 전달할 면적도 별도 항목으로 보아야 한다는 질문을 제공합니다. 저장 부피의 증가가 배치에 주는 이점과 열 전달 구조의 요구를 같은 설계도에 놓으면, 치수 번호만으로 큰 셀이 항상 유리하다고 판단하는 일을 줄일 수 있습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
