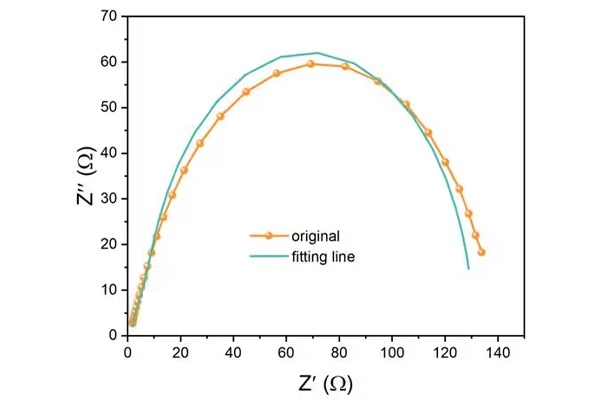

작은 교류 신호의 주파수를 바꾸며 전지의 응답을 측정하고, 계면 반응과 확산을 등가회로로 해석하는 원리를 설명합니다.소식 날짜: 2025-04-30 · 한국어 요약·해설먼저 읽는 핵심 임피던스의 크기·위상을 주파수별로 측정 반원과 저주파 응답을 물리 과정에 연결01. 작은 교류 신호로 내부 응답 측정EIS는 작은 정현파 전압 또는 전류를 가하고 대응하는 신호를 측정해 주파수별 임피던스를 구합니다. 크기와 위상, 실수·허수 성분을 함께 얻으므로 직류 저항 하나보다 여러 시간 척도의 정보를 제공합니다. 전극 계면 반응과 이온 전달의 특징을 관찰하고 셀 변화에 맞는 분석 모델을 세우는 데 활용됩니다.02. 선형성과 안정성이 측정의 전제신호가 너무 크거나 측정 중 셀 상태가 크게 바뀌면 작은 교란에 대한 응답으로 해석하기 어렵습니다. 인과성, 근사적인 선형성 및 안정성이 주요 측정 조건입니다. 따라서 주파수 범위뿐 아니라 교란 크기와 셀의 상태를 고려해야 하며, 얻어진 곡선을 무조건 내부 구조의 고정된 특성으로 간주해서는 안 됩니다.03. 등가회로와 나이퀴스트 곡선 읽기저항·용량·유도 성분을 연결한 등가회로는 측정값을 전기화학 과정과 연결하는 도구입니다. 단순 모델에서는 고주파 반원이 전하 전달, 저주파의 기울어진 응답이 확산과 관련되지만 실제 표면 거칠기와 추가 상태 변화가 모양을 바꿀 수 있습니다. 회로 맞춤의 수치뿐 아니라 각 요소의 물리적 의미를 검토해야 소재 개선과 실패 분석에 활용할 수 있습니다.이해를 돕는 추가 해설04. 잘 맞는 곡선이 유일한 설명은 아닙니다가상의 임피던스 자료에 두 회로 모델이 모두 비슷하게 맞는다면 잔차가 조금 작은 모델을 곧바로 실제 내부 구조로 확정하기 어렵습니다. 요소를 더 넣으면 모양을 맞추기는 쉬워도 각 값의 의미가 불분명해질 수 있습니다. 여러 측정 상태에서 같은 모델이 일관되게 작동하는지, 추정값이 작은 데이터 변화에 과도하게 흔들리는지 함께 살펴볼 수 있습니다.모델 비교 결과에는 대표 곡선뿐 아니라 맞지 않는 구간과 매개변수의 가능한 범위도 남기는 편이 유용합니다. 특정 요소의 값이 넓게 변해도 곡선이 거의 같다면 그 자료만으로 값을 정밀하게 결정하기 어렵다는 뜻입니다. 이를 숨기기보다 어떤 추가 조건이나 측정이 두 설명을 구분할지 정하면, 곡선 맞춤을 다음 실험으로 연결하는 분석이 됩니다.적용·해석 예시05. 임피던스의 크기가 같아도 위상은 다릅니다가상의 임피던스 A가 실수부 3 Ω와 허수부 −4 Ω를 가지면 크기는 5 Ω입니다. 실수부만 5 Ω인 B도 크기는 5 Ω지만 두 응답은 같지 않습니다. A에서는 전압과 전류 사이의 위상 차이가 있고 B의 가정에서는 없습니다. 크기만 한 숫자로 정리하면 응답의 시간적 관계에 관한 정보를 잃을 수 있다는 예시입니다.서로 다른 셀이나 사용 전후를 비교할 때는 같은 주파수에서 크기와 위상을 함께 놓고, 실수·허수 성분도 연결해 볼 수 있습니다. 한 표현에서 차이가 작아 보여도 다른 성분에서는 변화가 뚜렷할 수 있습니다. 나이퀴스트 그림과 주파수별 표현을 함께 읽으면 곡선의 모양에만 이름을 붙이기보다, 어느 시간 척도에서 응답이 얼마나 달라졌는지 구체적으로 설명하는 데 도움이 됩니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
