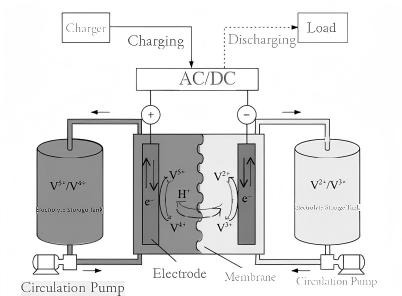

전해액 순환형 바나듐 전지의 구성을 설명하고, 전극 면적과 전류밀도로 충방전 시험 전류를 계산하는 예를 제시합니다.소식 날짜: 2025-07-09 · 한국어 요약·해설먼저 읽는 핵심 전류는 전류밀도와 유효 전극 면적으로 계산 외부 탱크·펌프·스택이 하나의 저장장치 구성01. 전해액을 순환시키는 저장 구조전바나듐 유동전지는 양·음극 전해액을 외부 탱크에 보관하고 펌프로 셀 스택을 통과시키며 충방전합니다. 양극과 음극은 서로 다른 산화 상태의 바나듐 반응을 이용하며 이온교환막이 두 흐름을 구분합니다. 스택, 탱크·배관·펌프, 관리 시스템과 보조 장치가 하나의 저장장치를 구성하므로 전기화학 셀과 순환 계통을 함께 이해해야 합니다.02. 전류밀도에서 시험 전류 계산설정 예에서는 전류밀도 100 mA/cm²와 전극 면적 10 cm²를 곱해 시험 전류 1,000 mA를 얻습니다. 이 전류를 정전류 충전과 방전 단계에 각각 적용하고 종료 전압을 정합니다. 같은 전류 숫자라도 전극 면적이 다르면 부하 조건이 달라지므로, 면적과 전류밀도의 기준을 밝혀야 다른 셀이나 전극을 비교할 수 있습니다.03. 시험 데이터와 저장 용도의 연결시험 시스템은 정전류·정전압·정전력 등 여러 부하와 전압·시간·용량·에너지 종료 조건을 구성하고 데이터를 내보내 분석하는 방식으로 소개됩니다. 적용 분야로 재생에너지 연계, 부하 평준화, 원격지 및 비상 전원을 다룹니다. 각 용도의 충방전 패턴에 맞춘 반복 시험을 통해 전해액과 스택이 제공하는 에너지 및 운전 특성을 평가하는 접근입니다.이해를 돕는 추가 해설04. 셀 스택의 효율과 시스템 효율 나누기설명용 가정에서 충전에 120 Wh를 사용하고 스택에서 100 Wh를 회수했다면 전기적 비율은 약 83.3%입니다. 같은 기간 보조 장치가 별도로 10 Wh를 소비했다면 순수하게 남는 에너지는 더 작아집니다. 실제 효율의 정의는 측정 경계에 따라 달라지므로, 탱크·펌프를 포함한 장치 비교에서 어떤 전력을 계산에 넣었는지 먼저 밝혀야 합니다.비교표에 스택으로 들어간 양, 스택에서 나온 양과 보조 소비를 독립적으로 적으면 개선 위치가 보입니다. 전극 성능은 좋아졌지만 순환 비용이 늘어 전체 결과가 달라질 수도 있습니다. 일정한 부하뿐 아니라 목표 운용 패턴에서도 같은 경계를 사용하면, 실험실의 셀 데이터와 저장장치 운영 성능을 무리하게 같은 값으로 취급하지 않고 연결할 수 있습니다.적용·해석 예시05. 필요한 출력과 저장 시간을 각각 늘리는 설계가상의 저장 과제 A는 2 kW를 4시간, B는 1 kW를 8시간 공급한다고 가정합니다. 손실을 제외한 에너지는 둘 다 8 kWh지만 공급해야 할 출력은 다릅니다. 같은 저장량이라는 이유로 두 과제를 동일한 시험으로 평가할 수 없으며, 유동전지의 구성을 검토할 때도 출력과 지속 시간을 각각의 설계 질문으로 둘 필요가 있습니다.확장 시나리오를 그릴 때는 기존 출력으로 더 오래 운전하려는 경우와 같은 시간에 더 큰 출력을 내려는 경우를 나누어 봅니다. 각각에서 전해액 순환과 전기적 부하가 어떤 조건을 요구하는지 연결하면 단순한 용량 증가보다 구체적인 비교가 됩니다. 이렇게 사용 목표를 분리하면 저장 시스템의 규모를 하나의 숫자로 표현하지 않고, 특정 부하를 얼마나 오래 감당하도록 구성했는지 설명할 수 있습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
