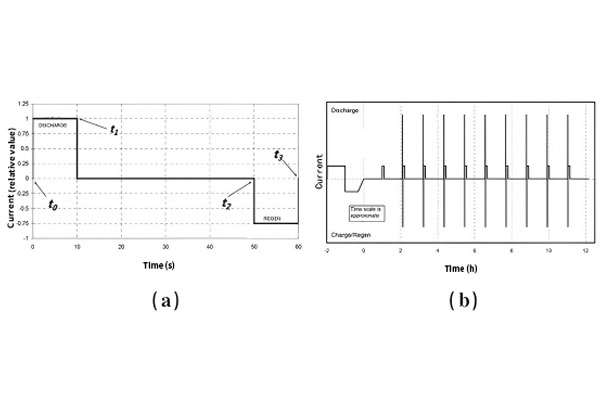

방전 깊이를 바꾸며 충전·방전 펄스를 반복하는 HPPC 절차와, 휴지 전압·내부저항·가용 출력을 해석할 때의 조건을 정리합니다.소식 날짜: 2025-07-22 · 한국어 요약·해설먼저 읽는 핵심 방전 깊이별 휴지와 펄스를 반복해 출력 특성을 확보 휴지 종료 전압은 완전한 평형값과 구분01. DOD별 펄스 시험의 흐름HPPC는 서로 다른 충전 상태에서 방전 출력과 회생 충전 수용 능력을 평가하는 시험입니다. 소개된 예에서는 완충 후 방전 깊이를 10%씩 늘리고 각 단계에서 1시간 휴지와 펄스를 반복하며, 전류 크기는 셀의 허용 펄스 전류를 기준으로 정합니다.02. BTS 단계와 계산 지점 설정BTS에서는 충방전·휴지·반복 단계를 연결하고 펄스 중 전압과 전류를 기록하도록 절차를 구성합니다. DCIR 계산 지점은 펄스 시작 전과 이후 어느 시점을 선택하는지에 따라 달라지므로 같은 정의를 유지해야 합니다. 방전량을 기준으로 다음 DOD 단계에 도달할 때는 펄스에서 사용한 용량도 포함해야 하며, 충전과 방전 경로의 저항을 따로 봅니다. 이렇게 얻은 OCV와 저항에 전압 상·하한을 적용하면 각 상태에서 가능한 방전 출력과 회생 충전 능력을 비교할 수 있습니다.03. 저항에서 가용 출력으로 해석휴지 전압과 펄스 중 전압 변화를 이용해 SOC·OCV 관계, 내부저항과 출력 능력을 분석합니다. 다만 1시간 휴지로 모든 셀이 완전한 평형에 도달하는 것은 아닙니다. 목적에 따라 간격을 조정하고 펄스 길이·전류·온도·전압 한계를 함께 기록해야 결과를 비교할 수 있습니다.이해를 돕는 추가 해설04. 펄스의 어느 순간을 저항으로 읽을지같은 펄스 기록에서 시작 직후와 조금 지난 시점의 전압 변화를 읽으면 다른 값이 나올 수 있습니다. 두 계산이 서로 모순이라기보다 관찰한 시간 구간이 다른 결과일 수 있습니다. 비교표에는 저항값 옆에 읽은 시점을 함께 표시하고, 여러 시점의 결과를 펼쳐 보면 순간 변화와 이후 변화가 각각 얼마나 기여하는지 이해하기 쉽습니다.서로 다른 충전 상태의 결과를 하나의 평균 저항으로 압축하면 출력 여유가 작은 구간이 가려질 수 있습니다. 상태별 곡선에서 변화가 큰 영역을 찾고, 실제 사용 중 그 영역을 얼마나 자주 지나는지 연결할 수 있습니다. 펄스 시험은 가장 작은 저항을 찾는 경쟁보다 필요한 운전 범위의 특성을 그리는 데 유용합니다. 단일 시점의 수치를 사용할 때도 그 범위를 함께 밝혀야 합니다.적용·해석 예시05. 작은 펄스 전압에서 오차가 차지하는 비율계산 예시로 전압 변화가 10mV이고 그 변화량의 불확도가 1mV라면 상대 크기는 10%입니다. 변화량이 100mV일 때 같은 1mV는 1%입니다. 전류 변화가 정확히 알려졌다는 단순 가정에서 전압의 상대 불확도는 계산 저항에도 영향을 줍니다. 같은 측정 정밀도라도 관찰하려는 신호가 작아지면 결과의 차이를 구분하기 어려워질 수 있습니다.이 예시가 더 큰 펄스를 가하라는 의미는 아닙니다. 대상의 허용 조건과 보고 싶은 반응 시간을 유지하면서 연결 안정성, 반복성, 기록 조건을 검토해야 합니다. 서로 다른 상태의 저항이 조금 달라졌다면 차이의 크기와 계산에 쓰인 전압 변화의 크기를 함께 볼 수 있습니다. 결과를 많은 자릿수로 표시하는 것보다 그 차이가 측정과 처리의 변동보다 큰지를 설명하는 편이 해석에 도움이 됩니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
