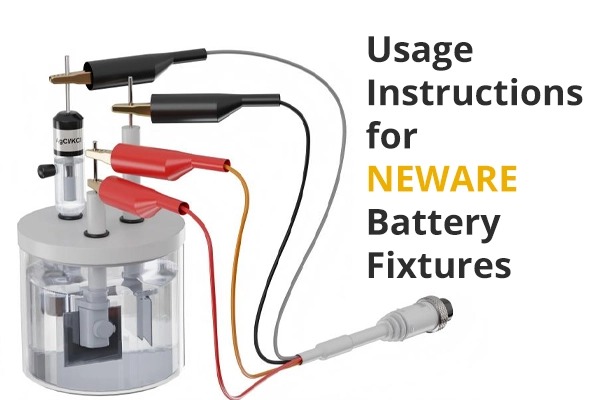

셀 형상에 맞는 지그 선택과 전류·전압 선의 연결 원칙을 살펴보고, 접촉면·절연·온도 상태를 확인하는 기본 절차를 정리합니다.소식 날짜: 2025-10-24 · 한국어 요약·해설먼저 읽는 핵심 셀 치수와 탭 간격, 시험 전류에 맞는 지그 선택 접촉면 오염·절연 손상·비정상 발열을 점검01. 셀 형상과 전류에 맞춘 지그버튼형 클램프, 파우치형 탭 지그, 악어클립, 원통형 홀더는 접촉 방식과 적용 범위가 다릅니다. 파우치형은 탭 간격과 폭을 맞추고, 원통형은 치수와 전류 요구에 맞는 고정 구조를 선택해야 합니다. 전류선과 전압선이 분리된 4선식에서는 역할과 극성을 구분합니다.02. 고정 압력과 접촉면의 관리원통형 토글 지그는 프로브 간격을 벌려 셀을 넣고 흔들리지 않도록 고정하되 과도한 힘으로 케이스를 누르지 않아야 합니다. 각형은 단자 정렬과 수직 접촉, 큰 전류에서의 연결부 온도가 중요하며, 탭 폭과 간격을 맞추지 않은 파우치 지그는 접촉이 고르지 않을 수 있습니다. 프로브의 마모·변형과 스프링 복귀 상태도 반복 시험의 접촉성을 바꿉니다. 3전극에서는 작업·상대·기준전극의 역할이 다르므로 일반 2단자 셀 연결을 그대로 복제해서는 안 됩니다.03. 전고체 몰드와 공통 점검 사항시험 전 접촉면 오염·부식과 절연 상태를 확인하고 흔들리지 않도록 고정합니다. 비정상적인 발열은 접촉 상태와 전류 조건을 다시 살펴볼 신호입니다. 전고체 몰드는 셀 크기·압력 조건에 맞춰 사용하며, 압력 계측이 필요하면 센서와 수집 장치를 연동합니다.이해를 돕는 추가 해설04. 셀을 바꾸기 전에 연결의 영향을 분리하기특정 채널에서만 전압 강하가 크게 보이면 셀 차이인지 연결 차이인지 구분하는 비교를 생각할 수 있습니다. 적합한 절차 아래 동일한 기준 시료와 연결 구성을 번갈아 비교해 편차가 시료를 따라가는지 연결 위치를 따라가는지 관찰하는 방식입니다. 결과의 이동 방향은 원인을 좁히는 단서이며, 한 번의 교환 결과만으로 결론을 정할 필요는 없습니다.지그 관리 기록에는 사용 횟수 외에 접촉 부품의 교체 시점과 이상 파형이 나타난 시점을 연결할 수 있습니다. 교체 전후에 여러 시료의 편차가 함께 줄었다면 지그 상태와 결과의 관련성을 살펴볼 근거가 됩니다. 반대로 일부 셀에서만 차이가 남으면 셀 자체의 변동도 검토해야 합니다. 반복 측정을 많이 하는 것과 동일한 연결 품질을 유지하는 것은 서로 다른 과제입니다.적용·해석 예시05. 접촉 저항이 전압 차이에 더하는 몫접촉 경로의 저항을 10mΩ으로 고정한 가상 계산에서 전류가 0.2A일 때 전압 강하는 2mV이고, 2A일 때는 20mV입니다. 같은 연결도 전류 수준에 따라 측정에서 차지하는 영향이 달라질 수 있습니다. 셀 자체의 변화 없이도 부하가 커질 때 연결 경로의 차이가 더 두드러질 수 있다는 예시이며, 실제 지그의 저항값을 나타내지는 않습니다.그래서 지그를 비교할 때 한 전류 조건에서 비슷한 결과가 나왔다는 사실만으로 모든 시험에서 동등하다고 판단하기 어렵습니다. 전압을 어디에서 읽었는지와 전류가 어느 경로를 지나는지를 개념도로 표시하면 측정에 포함된 범위를 알 수 있습니다. 전류선과 전압선이 분리된 구성에서도 실제 감지 위치가 중요합니다. 지그는 셀을 붙잡는 부품이면서 시험 결과의 경계를 정하는 연결 구조이기도 합니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
