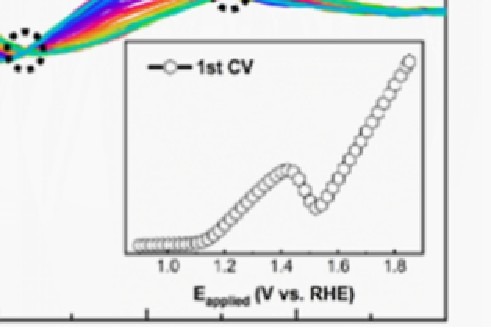

순환전압전류법에 X선 회절·분광·전자현미경 관찰을 연결해 전위별 구조 변화와 반응 경로를 추적하는 사례를 소개합니다.소식 날짜: 2025-11-27 · 한국어 요약·해설먼저 읽는 핵심 전기화학 신호와 구조 신호를 같은 시간축에 연결 CV 피크를 상변화·중간체 관찰과 함께 해석01. 전류 피크와 결정 구조를 같은 시각에 관찰CV는 전극에 전위를 주사하며 반응 전류를 보여주지만 내부 구조가 어떻게 바뀌는지는 별도 증거가 필요합니다. 인시투 XRD를 결합하면 격자 변화와 새로운 상의 생성·소멸을 전기화학 신호와 같은 시간축에서 관찰할 수 있습니다. 특정 피크와 상변화가 함께 나타나는지를 확인해 곡선만으로 추정했던 반응 경로를 구체화합니다.02. 분광법으로 계면의 화학 변화를 추적분광 측정은 특정 전위에서 생기는 중간체와 화학결합의 변화를 보여줍니다. 소개된 코발트계 촉매 사례는 빠른 X선 흡수 분석으로 서로 다른 CoMoO4 구조가 CoOOH로 변하는 속도와 경로를 비교했습니다. 인시투 적외선 분석은 전해질 분해와 SEI 형성처럼 계면에서 새 물질이 생기는 과정을 살피는 방법으로 제시됩니다.03. 현미경으로 팽창·균열·석출 연결인시투 현미경은 전극의 부피 변화, 균열과 금속 석출의 형상을 전기화학 조건에 연결합니다. LFP 입자의 충방전 변화와 고체 전지 내부의 리튬 성장 관찰 등이 사례로 소개됩니다. 필요한 정보가 결정 구조인지, 화학종인지, 형상인지에 따라 CV와 결합할 분석법을 선택하면 하나의 전류 곡선을 여러 증거로 해석할 수 있습니다.이해를 돕는 추가 해설04. 동시에 측정해도 시간 해상도는 다릅니다예시로 전기 신호는 짧은 간격으로 기록되지만 구조 분석의 한 장면은 2초 동안 모은 신호라고 가정합니다. 빠르게 지나간 전류 피크와 그 장면을 같은 순간의 값으로 놓으면 시간 평균 효과를 놓칠 수 있습니다. 구조 장면이 수집된 시작과 종료 시각을 표시하고 그 구간의 전기 신호를 함께 보면 더 공정한 비교가 됩니다.연계 그래프에는 선명한 대표 장면만 고르기보다 변화 직전·도중·직후를 같은 기준으로 배치할 수 있습니다. 실제 변화가 관찰 간격보다 빠르면 순서를 확정할 수 없다는 점도 표시합니다. 이런 표현은 두 신호의 모양이 닮았다는 이유만으로 인과관계를 단정하지 않게 하며, 다음 측정에서 더 빠른 시간 분해능이 필요한 구간을 알려 줍니다.적용·해석 예시05. 한 입자의 변화와 전극 전체 신호 연결인시투 영상에서 한 입자의 뚜렷한 변화를 보았는데 전체 전류 곡선에는 작은 변화만 나타나는 상황을 생각해 봅니다. 두 결과가 모순이라기보다 관찰하는 범위가 다를 수 있습니다. 영상은 선택한 영역의 모습을, 전류는 연결된 전극의 합성된 응답을 보여주므로 눈에 띄는 국부 사건이 전체에서 차지하는 비중을 따로 생각해야 합니다.해석을 확장하려면 다른 위치에서도 비슷한 변화가 나타나는지, 관찰 영역을 어떤 기준으로 골랐는지 함께 정리할 수 있습니다. 대표 영상 한 장과 전체 현상의 대표성은 다른 문제입니다. 관찰된 사건을 먼저 국부적인 결과로 설명하고 여러 위치의 반복성을 확인한 뒤 범위를 넓히면, 구조 분석과 전기화학 곡선을 연결하면서도 일부 시야의 특징을 전극 전체로 과도하게 일반화하지 않을 수 있습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
