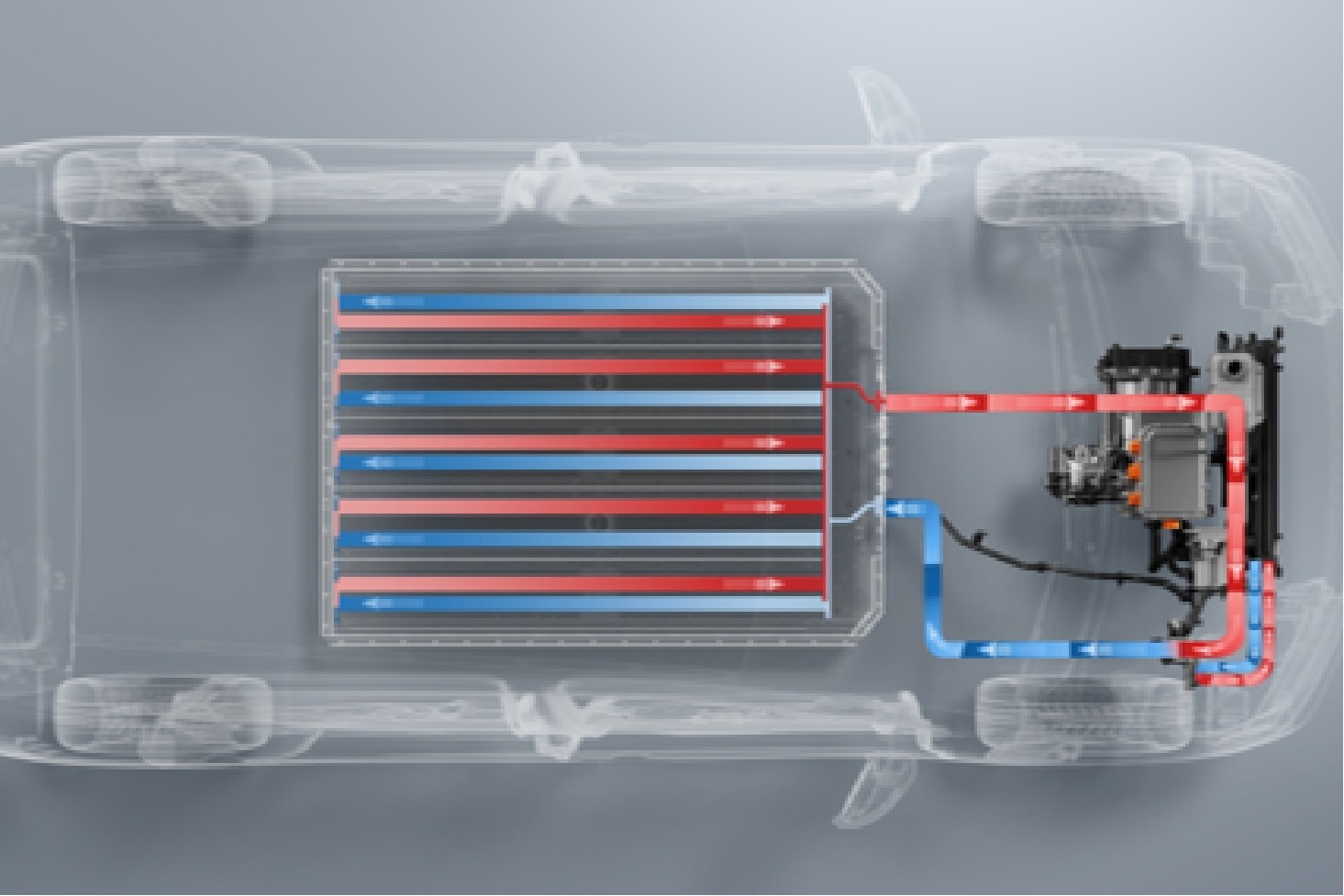

베이퍼 챔버와 펌프 순환 냉각의 차이를 설명하고, 고출력 배터리와 충방전 시험 장비의 온도 제어에 연결합니다.소식 날짜: 2025-12-10 · 한국어 요약·해설먼저 읽는 핵심 밀폐 증발·응축 방식과 펌프 순환 방식 구분 고출력 시험은 냉각기·챔버와 연계 가능01. 증발·응축과 펌프 순환의 차이스마트폰의 베이퍼 챔버는 밀폐된 내부에서 유체가 증발하며 열을 흡수하고 다른 위치에서 응축하며 방출하는 방식입니다. 냉각판·펌프·라디에이터가 유체를 순환시키는 냉각과 구조가 다르므로 액체 냉각이라는 명칭만으로 같은 성능을 기대하기 어렵습니다. 작은 기기에서는 칩과 배터리의 위치, 공간 제약이 열 전달 경로를 결정합니다.02. 차량과 저장장치의 냉각 배치차량 배터리에는 셀 사이 또는 인접한 냉각판을 통해 열을 전달하는 구성이 소개됩니다. 유체에 직접 접촉시키는 침지 방식은 다른 열 전달 경로를 제공하지만 비용과 시스템 설계 조건도 달라집니다. 고정된 캐비닛에 많은 셀을 배치하는 저장장치는 이동성보다 모듈 사이의 온도 편차와 지속적인 열 제거가 중요한 검토 대상입니다.03. 시험 장비에서 온도를 통제하는 목적충방전 시험 중 발생한 열이 제거되지 않으면 같은 전류를 인가해도 셀 온도가 달라져 성능·수명 비교에 영향을 줍니다. 고출력 장비에는 냉각 배관과 외부 냉각기를 연결하고 환경 챔버와 함께 운용하는 구성이 가능합니다. CE-6000 사례를 통해 장비 냉각과 시험 셀의 온도 제어를 연결하되 시험 목적에 맞는 열관리 범위를 정하는 방향을 설명합니다.이해를 돕는 추가 해설04. 냉각 효과와 냉각 비용을 같이 비교냉각 구성을 비교하는 가상 프로젝트에서는 셀의 최고 온도만 낮아졌다고 끝내지 않고 냉각에 소비한 에너지도 따로 기록할 수 있습니다. 같은 열 조건을 유지하는 데 필요한 펌프나 보조 장치의 소비가 다르면 시스템 전체의 결과도 달라집니다. 온도 균일성, 소비 에너지와 공간을 함께 놓으면 한 성능만 개선한 경우를 구분하기 쉽습니다.시험 그래프의 시작 온도를 맞추는 것도 중요합니다. 더 차가운 상태에서 시작한 구성이 잠시 낮은 온도를 보였다고 해서 지속적인 열 제거가 더 좋다고 결론 내리기는 어렵습니다. 동일한 부하를 유지하는 구간과 부하 종료 후 회복 구간을 나누어 비교하면, 초기 조건의 이점과 장시간 제어 능력의 차이를 보다 구체적으로 살펴볼 수 있습니다.적용·해석 예시05. 평균 온도에 숨은 한 위치의 변화가상의 열 기록에서 열 개 위치 중 아홉 곳은 25 °C이고 한 곳은 45 °C라면 평균은 27 °C입니다. 모든 위치가 27 °C인 다른 구성과 평균은 같지만 분포는 전혀 다릅니다. 이 수치는 허용 온도를 제시하는 것이 아니라, 냉각 결과를 평균 하나로 비교할 때 특정 위치의 차이를 놓칠 수 있음을 보여주는 계산입니다.열관리 구성을 비교할 때 최고값과 최저값의 차이뿐 아니라 그 위치가 반복 시험에서도 같은지 표시할 수 있습니다. 항상 같은 위치에서 차이가 나타나는 경우와 매번 다른 위치에서 나타나는 경우는 조사할 원인이 다를 수 있습니다. 시간에 따른 온도 변화에 공간 정보를 더하면 냉각 성능을 단순한 평균 저하로 설명하지 않고, 어떤 부분의 조건이 고르게 유지됐는지까지 이야기할 수 있습니다.관련 안내읽은 내용을 실제 시험으로모듈·팩 시험 구성 ↗온도 연동 시험 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
