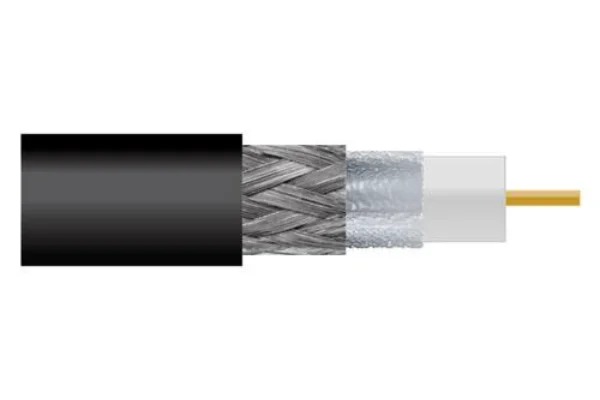

전자기 잡음이 전압·전류 파형에 미치는 영향을 살펴보고, 일반 차폐선과 동축 케이블의 구조 및 시험별 선택 기준을 설명합니다.소식 날짜: 2026-01-16 · 한국어 요약·해설먼저 읽는 핵심 차폐층은 외부 잡음과 신호의 방사를 줄이는 역할 신호 주파수와 정밀도에 맞춰 연결 구조를 선택01. 잡음이 섞이는 배터리 신호시험실과 생산 현장의 전자기 잡음은 계측값 드리프트와 파형 왜곡을 일으킬 수 있습니다. 일반 차폐선은 절연 도체 바깥을 금속 편조나 포일로 감싸며, 차폐 재료와 피복 정도에 따라 잡음 억제 특성이 달라집니다.02. 빠른 펄스와 장기 기록의 케이블 요구DCIR의 직류 펄스도 시작·끝이 빠르게 바뀌는 구간에는 고주파 성분을 포함합니다. 작은 전압 변화를 읽을 때 주변 전원 주파수 잡음이나 릴레이·모터의 전환 신호가 겹치면 저항 계산에 영향을 줍니다. 장기 사이클에서는 이런 순간 잡음이 추세의 급변처럼 보일 수 있고, 조밀한 다채널 배선은 인접 채널 간 간섭을 만들 수 있습니다. 동축의 일정한 특성 임피던스는 빠른 신호의 반사·왜곡 관리에 유용하지만, 시험 장비와 단자 구성에 맞는 연결이 함께 필요합니다.03. 주파수에 맞춘 연결 구조 선택동축 케이블은 중심 도체·유전체·외부 도체를 같은 축에 배치해 신호 경로와 전자기 환경을 더 일정하게 만듭니다. 저주파 전압·온도 측정과 EIS 같은 주파수 응답 측정은 요구가 다르므로 케이블뿐 아니라 연결 및 접지 조건을 시험 특성에 맞춰 검토해야 합니다.이해를 돕는 추가 해설04. 잡음이 생기는 시간부터 찾아보기전압 곡선에 작은 진동이 보이면 먼저 그 시각을 주변 장치의 동작 기록과 맞춰 볼 수 있습니다. 여러 채널에 같은 시각의 변화가 나타나는 경우와 한 연결에서만 나타나는 경우는 후속 점검의 방향이 다릅니다. 전자는 공통 환경이나 수집계를, 후자는 해당 경로를 살펴볼 단서가 되지만 이것만으로 잡음의 유입 위치를 확정할 수는 없습니다.케이블 구성을 비교할 때는 배선 길이와 경로까지 함께 바꾸지 않는 편이 원인을 좁히기 쉽습니다. 정상 신호가 일정한 기준 조건에서 한 요소씩 바꾸고 원시 파형과 처리 후 결과를 나란히 남길 수 있습니다. 평활화된 그래프가 깨끗해졌다는 이유만으로 연결이 개선됐다고 보기는 어렵습니다. 처리 과정이 잡음과 함께 관심 있는 빠른 변화까지 지웠는지를 확인해야 합니다.적용·해석 예시05. 측정 경로의 지연이 위상에 미치는 영향시간 지연을 설명하기 위한 예시로 두 신호의 상대 지연을 1ms라고 가정하겠습니다. 주파수 1Hz에서는 한 주기의 0.1%로 위상 차이가 0.36도지만, 100Hz에서는 한 주기의 10%로 36도가 됩니다. 같은 시간 차이도 빠른 신호에서는 다른 의미를 갖습니다. 이는 특정 케이블의 지연값이 아니라 시간 오차와 주파수의 관계를 보여주는 계산입니다.주파수에 따라 나타나는 차이를 모두 셀 내부 반응으로 설명하기 전에 연결과 수집 경로가 신호를 어떻게 전달했는지 살펴볼 이유가 있습니다. 입력과 기록 사이의 지연, 장비가 적용한 보정, 실제 사용한 연결 구성을 함께 남기면 결과를 재검토하기 쉽습니다. 잡음의 크기를 줄이는 일과 신호의 시간 관계를 보존하는 일은 서로 다른 목표이며, 깨끗한 파형만으로 둘 다 충족되었다고 판단할 수는 없습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
