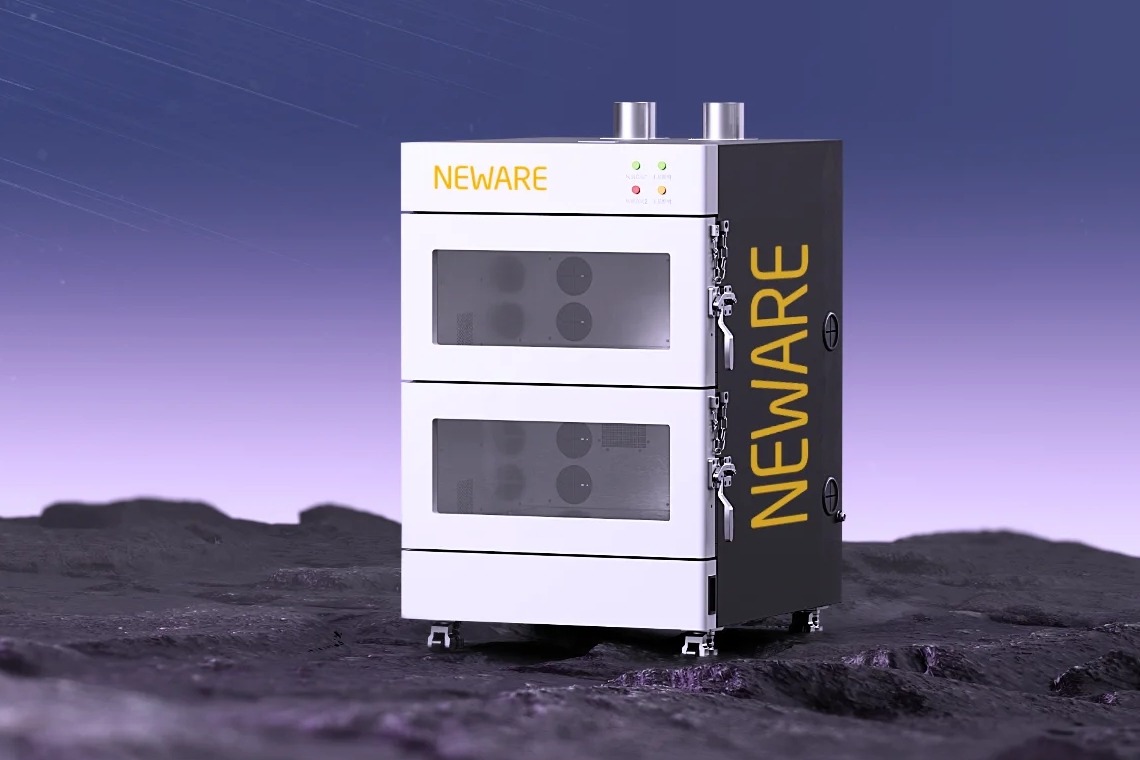

배터리 시험 공간을 분리하는 WFB-220L-2K의 금속 외장·절연 내장·관찰창·배기 구성을 소개하고, 시험 환경에서의 역할을 살펴봅니다.소식 날짜: 2024-03-27 · 한국어 요약·해설먼저 읽는 핵심 보강 구조와 관찰창으로 시험 구역 분리·관찰 외부 배기와 연결되는 환기 경로를 구성01. 금속 외장과 내부 절연 구조WFB-220L-2K는 배터리 시험 중 발생할 수 있는 이상 상황에 대응하도록 설계된 보호 챔버입니다. 2024년 소개에서는 냉간압연 강판 외장, 스테인리스 내부와 절연 보강재, 보강 바를 갖춘 구조로 버튼형과 3C 배터리 시험 용도를 제시했습니다.02. 관찰과 배선을 위한 구획시험 중에는 전류선·전압선과 관찰 경로가 필요하므로 단순히 닫힌 금속 상자만으로 운영할 수는 없습니다. WFB-220L-2K는 연결 개구부와 후면 배선 통과부, 내부 조명과 관찰창을 함께 배치해 셀 연결과 상태 확인이 가능하도록 구성했습니다. 보호 접지와 단락 보호도 소개된 기능이며, 배기 덕트와 팬은 외부 시설과 연결되어야 역할을 합니다. 이러한 보호 공간은 이상 상황을 다루는 시험 환경의 일부이므로 충방전기의 전기적 보호 조건과 대상 시료의 특성을 함께 맞추는 구성이 필요합니다.03. 배기·시험 조건의 조합다층 관찰창으로 내부 상태를 볼 수 있고 상단 덕트와 팬을 통해 외부 배기와 연결하는 구성이 소개됩니다. 이런 구조는 시험 공간과 주변을 구분하고 발생 열을 배출하는 역할을 합니다. 적용 시에는 대상 셀의 에너지와 시험 조건에 맞는 챔버 사양 및 배기 구성을 확인해야 합니다.이해를 돕는 추가 해설04. 보호 장비를 전체 시험 흐름 안에서 검토하기가상의 시험실 배치도에 시료가 들어오는 경로, 지그를 연결하는 위치와 기록을 확인하는 위치를 함께 그려 볼 수 있습니다. 장비 외형만 놓은 도면에서는 보이지 않던 작업 동선과 유지보수 접근 문제가 드러날 수 있습니다. 이는 특정 챔버의 보호 성능을 판단하는 방법이 아니라 실제 운전 과정에서 무엇을 추가로 확인해야 하는지 정리하는 계획 단계의 예시입니다.검토표에는 각 요구 조건을 어떤 장비나 시설이 담당하는지 대응시킬 수 있습니다. 책임 범위가 비어 있거나 두 장비가 서로 상대가 처리할 것으로 가정한 항목을 찾아내는 데 목적이 있습니다. 기록의 담당자와 확인 시점을 함께 정리하면, 하나의 보호 장비를 갖췄다는 사실을 시험 환경 전체가 검증됐다는 뜻으로 확대하지 않고 필요한 검토를 이어갈 수 있습니다.적용·해석 예시05. 감시 기록 사이의 빈 시간을 고려하기가상의 감시 기록이 1초 간격이고 어떤 변화가 0.2초 동안만 지속됐다면, 기록 시각 사이에서 변화가 시작되고 끝날 수 있습니다. 그래프에 값이 없다는 사실만으로 그 사이에도 아무 변화가 없었다고 확정할 수는 없습니다. 이는 시험 보호 성능을 평가하는 수치가 아니라 관찰 간격과 사건의 길이가 다를 때 기록을 읽는 범위를 설명하는 예시입니다.전압·온도·영상·알림 기록을 함께 보더라도 각각의 시간 간격과 시계 기준이 다를 수 있습니다. 어떤 기록에서 먼저 보였는지와 실제로 어떤 사건이 먼저 발생했는지를 구분해야 합니다. 보고서에 관찰된 사실과 기록의 빈 구간을 나누어 표시하면, 확보한 자료가 뒷받침하는 부분까지 설명하고 추가적인 원인 확인이 필요한 부분은 남겨 두는 해석이 가능합니다.관련 안내읽은 내용을 실제 시험으로온도 연동 시험 ↗환경 시험 챔버 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
