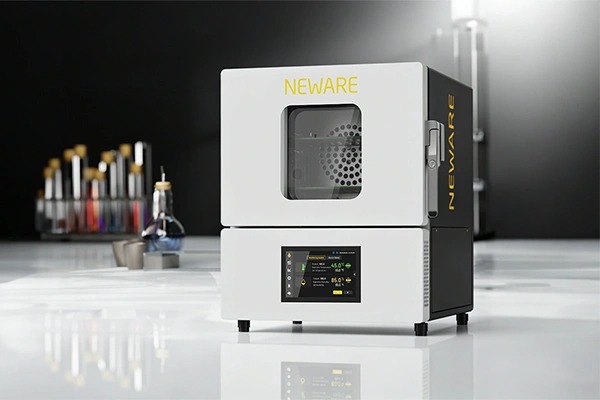

WGDW-20L은 좁은 실험실 공간에 배치할 수 있는 탁상형 챔버로, 온도 제어와 배터리 시험을 연계하는 소형 설비입니다.소식 날짜: 2026-04-03 · 한국어 요약·해설먼저 읽는 핵심 명목 내부 용적 18L의 탁상형 구조 −20~85℃ 범위와 인버터 압축기 적용01. 탁상 배치에 맞춘 소형 챔버WGDW-20L은 제한된 연구실과 품질 검사 공간에 배치하도록 설계한 탁상형 고저온 챔버입니다. 소개된 외형은 폭 440mm·깊이 550mm·높이 525mm이며 명목 내부 용적은 18L입니다. 모델명과 실제 수용 공간을 구분해 시료 배치를 검토할 수 있습니다. SUS304 내부와 단열재, 이중 실리콘 밀봉 구조는 작은 공간에서 온도 조건을 유지하는 데 쓰입니다.02. 온도 운전과 코인셀 배치온도 범위는 −20~85℃이며 인버터 압축기와 PID·균형 제어 방식을 사용합니다. 정값 운전과 프로그램 운전을 선택할 수 있어 일정 온도의 반복 시험과 온도 변화 시험에 대응합니다. 소개 구성에는 절연 트레이 두 층과 5V100mA·16채널 코인셀 배치가 포함됩니다. 실제 시료와 채널 구성에 따라 열부하가 달라지므로 무부하 온도 성능과 시험 중 상태는 구분해 봅니다.03. 관찰과 연속 운전의 지원전기 가열식 김서림 방지 관찰창은 문을 열지 않고 시료 상태를 살피도록 돕습니다. 과온과 내부 순환 팬 이상, 압축기 과열·과부하·과압에 대한 보호 기능을 소개하며 전원과 회로 이상도 관리합니다. 온도 센서 표시의 세밀함과 챔버 전체의 온도 균일성은 다른 항목입니다. 공간 활용성과 관찰 편의, 배터리 시험 연결을 함께 고려한 실험실용 설비라는 점이 특징입니다.이해를 돕는 추가 해설04. 작은 챔버에서 필요한 공간을 그려 보기소형 챔버를 검토할 때는 시료 외형만큼의 사각형을 배치하는 데서 한 걸음 더 나아갈 수 있습니다. 가상의 배치도에 지그 높이와 케이블이 휘는 공간, 센서를 붙일 위치를 그리면 명목 용적과 실제 작업 공간의 차이가 드러납니다. 시료를 바꾸거나 연결 상태를 확인할 때 손이 들어갈 공간도 함께 표시하면 반복 작업의 어려움을 예상할 수 있습니다.처음에는 적은 수의 시료를 배치한 상태와 예정된 최대 수량을 배치한 상태의 온도 기록을 비교하는 평가를 생각할 수 있습니다. 같은 설정값이어도 위치별 도달 시간과 변화 폭이 다를 수 있으므로 중앙의 한 점만으로 전체를 대표하지 않는 접근입니다. 배치도를 기록 파일과 함께 보관하면 나중에 온도 차이가 시료의 차이인지 배치 변경인지 확인하기 쉽습니다.적용·해석 예시05. 설정 시간과 실제 온도 노출 시간을 구분하기프로그램이 목표 온도에서 30분 유지하도록 설정됐더라도, 시료가 그 온도에 도달하는 데 시간이 필요하다고 가정하면 실제 노출 시간은 프로그램 표시와 다를 수 있습니다. 유지 시간의 시작이 명령 시점인지 공기 온도 도달 시점인지에 따라서도 의미가 달라집니다. 작은 챔버의 빠른 환경 전환과 시료 내부의 상태 변화가 항상 같은 속도로 진행되지는 않습니다.가상의 온도 기록에 목표 구간의 진입·이탈 시점을 표시하면 각 시료가 실제로 경험한 시간을 계산할 수 있습니다. 여러 번 문을 열거나 시료를 교체한 경우에는 중단 구간도 별도로 남깁니다. 이렇게 하면 동일한 프로그램 이름으로 수행한 두 시험이 실제로 같은 온도 이력을 제공했는지 비교할 수 있어, 짧은 시험에서 준비와 교체 시간이 결과에 차지하는 비중을 이해하는 데 도움이 됩니다.관련 안내읽은 내용을 실제 시험으로온도 연동 시험 ↗환경 시험 챔버 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
