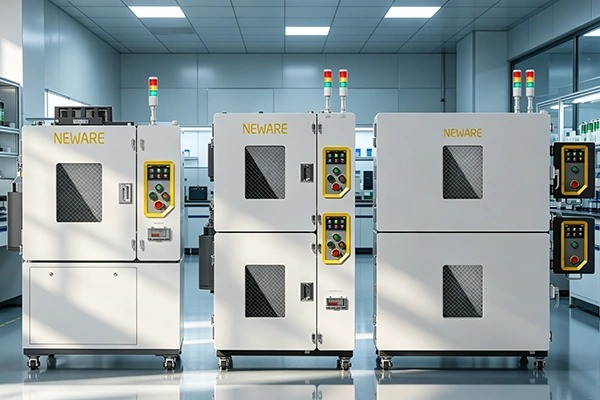

온도 챔버와 충방전 모듈을 통합한 시스템으로, 200L 단일 구역과 400L·800L 이중 구역 구성을 통해 환경별 성능을 평가합니다.소식 날짜: 2026-04-28 · 한국어 요약·해설먼저 읽는 핵심 200L는 단일, 400L·800L는 이중 온도 구역 원통형·파우치형·각형 전지에 대응하는 트레이01. 용적과 온도 구역의 구성고저온 챔버와 충방전 모듈을 통합한 시리즈는 200L 단일 온도 구역과 400L·800L 이중 구역으로 소개됐습니다. 두 구역 구성은 다른 온도 조건의 시료를 함께 평가하는 데 활용됩니다. 높이 조절이 가능한 절연 트레이는 원통형·파우치·각형 전지 배치를 지원합니다. 제품명에 표시된 용적과 실제 내부 치수, 전지와 배선이 차지할 공간을 함께 고려하는 구성이 필요합니다.02. 온도 제어와 채널 수의 관계제시된 온도 범위는 −40~150℃이며 PT100 센서와 PID·균형 온도 제어를 사용합니다. 온도 변동과 승강온 성능의 소개값은 무부하 안정 상태를 기준으로 합니다. 충방전 모듈의 채널 수는 랙 공간과 전류 정격에 따라 달라지고, 큰 전류에는 더 큰 모듈과 열 분리 공간이 필요합니다. 단순 채널 수보다 시료 수와 필요한 전류를 함께 맞추는 것이 구성의 핵심입니다.03. 운용과 보호 기능의 차이터치 화면에서 정값 또는 프로그램 운전을 선택하고, PC와 네트워크로 시험 설정·기록을 관리하는 기능을 소개합니다. 압축기와 과온·전원 이상에 대한 보호가 포함되며 400L·800L에는 연기 감지·배기와 소화 장치 구성이 추가됩니다. 모델마다 보호 및 전원 조건이 달라 설치 환경과 함께 확인해야 합니다.이해를 돕는 추가 해설04. 채널 수를 하루 처리량으로 바꿔 보기가상의 시험에서 한 시료의 충방전이 6시간이고 온도 안정화와 교체에 2시간이 든다면 한 묶음의 점유 시간은 8시간입니다. 채널 수에 하루 시험 가능 횟수를 곱하면 이상적인 처리량을 계산할 수 있습니다. 이는 실제 장비 성능을 뜻하지 않으며, 시험 시간만 계산하고 온도 전환과 준비 시간을 빼면 처리량을 과대평가할 수 있다는 예시입니다.두 온도 구역을 독립적으로 운전할 수 있다는 가정 아래에서는 시험을 시료 종류별로 나누거나 한쪽을 준비하는 동안 다른 쪽을 운전하는 방식으로 비교해 볼 수 있습니다. 다만 각 구역에 필요한 배선과 지그, 실제 시료 배치가 먼저 정해져야 합니다. 용적이나 채널의 최대 숫자 대신 전체 시험 일정의 어느 단계가 가장 오래 기다리는지 찾으면 구성 선택의 근거가 구체적으로 드러납니다.적용·해석 예시05. 같은 공기 온도에서도 시료 온도는 다를 수 있다같은 챔버에 놓인 두 가상 시료 중 하나는 작은 전류로, 다른 하나는 큰 전류로 시험한다고 생각해 봅니다. 공기 온도 기록이 같더라도 시료가 내부에서 만드는 열과 열을 내보내는 조건이 다르면 표면 온도는 달라질 수 있습니다. 챔버가 같은 환경을 제공한다는 사실과 두 전지가 같은 온도를 경험했다는 사실은 구분해서 해석해야 합니다.결과 표에 설정 온도와 실제 시료 온도를 나란히 적으면 고율 조건의 성능 차이가 전류 자체와 온도 변화 중 어느 영향을 포함하는지 보입니다. 두 효과를 완전히 분리하기 어렵다면 비교 결과의 범위를 그만큼 제한해 설명할 수 있습니다. 일체형 장비를 사용하는 목적도 설정을 한 화면에 모으는 데서 끝나지 않고, 환경 명령과 시료가 실제로 경험한 상태를 연결하는 데 있습니다.관련 안내읽은 내용을 실제 시험으로온도 연동 시험 ↗환경 시험 챔버 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
