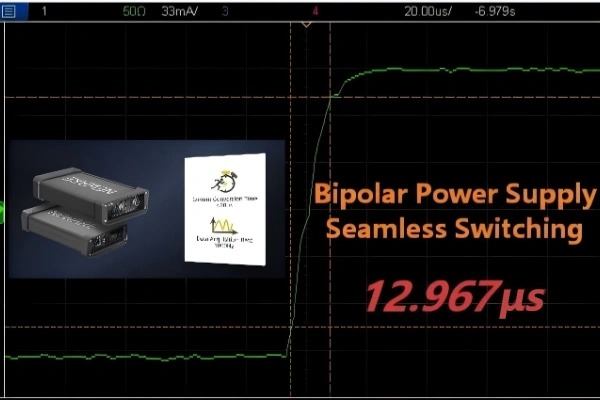

충전과 방전이 빠르게 바뀌는 시험에서는 전원 전환 지연이 파형 재현에 영향을 주며, 양극성 전원은 영점 부근 연속성을 높입니다.소식 날짜: 2026-04-30 · 한국어 요약·해설먼저 읽는 핵심 전류 방향 전환 지연이 부하 모사에 영향 동적 응답 요구에 맞춰 전원 구조 선택01. 전류 방향 전환이 중요한 이유배터리 시험기는 전원 모듈로 전류·전압을 제어하고 측정 모듈로 전지 응답을 기록합니다. 충전과 방전을 통합한 양방향 장비라도 전환 과정의 지연과 영점 부근 파형은 구현 방식에 따라 달라집니다. 가속과 회생 제동처럼 전류 방향이 자주 바뀌는 부하에서는 짧은 불연속도 목표 파형을 왜곡할 수 있어, 정적 정확도와 동적 응답을 함께 검토해야 합니다.02. 양극성 전원의 연속 제어소개된 양극성 전원은 사분면 제어 구조를 활용해 양·음 방향의 전압과 전류를 연속 조절하는 접근입니다. 전류가 영점을 통과할 때 충방전 경로의 전환 영향을 줄여 빠른 파형을 추종하는 데 초점을 둡니다. 정전류·정전압·정전력 등의 제어와 프로그램 단계 구성이 결합됩니다. 이러한 특징은 단순 용량 시험보다 빠르게 변하는 전기화학·운전 모사에서 의미가 커집니다.03. CV와 펄스 시험에서의 활용CV에서는 전위 주사 중 전류 극성이 바뀌므로 영점 부근의 흔들림이 곡선 해석에 영향을 줄 수 있습니다. DCIR은 전류 변화와 전압 응답의 비율을 사용해 전환 지연과 기록 시점이 결과에 관여합니다. 주행 프로파일 모사는 빈번한 양방향 부하를 재현해야 합니다.이해를 돕는 추가 해설04. 파형의 높이와 면적을 함께 비교하기가상의 양방향 전류 파형을 평가한다면 목표값과 측정값을 같은 시간축에 놓고 전환 직후의 최대 오차와 안정화 시간을 따로 구할 수 있습니다. 여기에 두 파형 차이의 시간 적분을 더하면 순간 오차가 누적 전하량에 미친 영향도 볼 수 있습니다. 봉우리 높이가 같은 두 응답이라도 흔들림이 오래 지속되는 쪽은 파형 전체의 차이가 더 클 수 있습니다.측정 기록의 시간 간격도 결과에 함께 표시하는 편이 좋습니다. 성긴 기록에서는 빠른 봉우리를 건너뛰어 최대 오차가 작아 보일 수 있기 때문입니다. 같은 파형을 여러 번 반복해 평균뿐 아니라 가장 큰 편차도 비교하면, 우연히 잘 맞았던 한 번의 응답과 반복 가능한 제어를 구분할 수 있습니다. 이러한 지표는 특정 장비의 성능 보증과는 별개의 평가 설계입니다.적용·해석 예시05. 양방향 파형의 작은 비대칭이 남기는 전하예시로 10A의 충전과 10A의 방전을 각각 1초씩 반복하면 이상적인 순전하량은 0입니다. 그런데 실제 방전이 9A로 유지됐다고 가정하면 매 반복마다 1A·s, 약 0.278mAh의 전하가 남습니다. 한 번의 파형에서는 작아 보여도 같은 방향의 차이가 반복되면 상태가 점차 이동할 수 있습니다. 양방향 전환을 평가할 때 두 방향을 따로 보는 이유입니다.장시간 반복 기록에서는 매 구간의 전류 적분과 시작·종료 전압 추세를 함께 그려 볼 수 있습니다. 단, 순전하량이 거의 같더라도 전지의 손실과 전압 이완까지 없어지는 것은 아니므로 전압 변화만으로 제어 오차를 계산하지는 않습니다. 명령 파형의 균형과 실제 공급·회수 전하량의 균형을 구분하면 장기 상태 변화가 시험 목적에 포함된 것인지 예상 밖의 편향인지 질문할 수 있습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
