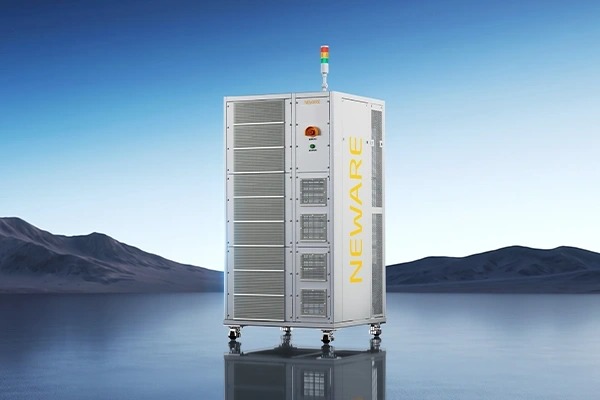

고전압·급속충전 배터리의 평가에 필요한 전기 제어, 통신, 환경 연동을 CE-6000 시리즈의 구성과 함께 소개합니다.소식 날짜: 2026-05-05 · 한국어 요약·해설먼저 읽는 핵심 고전압 운전에서 절연과 차단 부품 평가 중요 CAN·RS485 통신과 챔버 연동 구성 소개01. 고전압과 고율이 바꾸는 검증 범위차량의 고전압 플랫폼과 급속충전 확대는 시험 장비의 정격뿐 아니라 동적 제어와 열관리 요구를 높입니다. 높은 전압의 팩은 셀의 용량·수명 외에 접촉기, 절연 감시와 BMS의 이상 대응을 함께 평가해야 합니다. 충방전 전환 과정의 전압·전류 움직임과 통신 상태가 시스템 운전 결과에 연결되므로 팩 수준의 시험 구성이 중요해집니다.02. CE-6000의 범위와 데이터 수집제품 소개에서는 CE-6000 시리즈의 1,500 V·3,000 V 구성과 전압 정확도 ±0.02% F.S., 전류 정확도 ±0.05% F.S.를 제시했습니다. 24비트 변환과 모듈 구성을 활용하는 방식이며 시리즈 전체의 소개 범위와 개별 모델의 실제 정격은 구분해야 합니다. 시험 대상에 맞는 전압·전류 및 확장 구성을 정한 뒤 성능을 적용하는 접근입니다.03. 통신과 환경 조건을 포함한 시험정전류·정전압 양방향 단계, CAN·RS485와 DBC 설정은 팩의 제어·통신 상태를 시험 절차에 연결하는 기능입니다. BTS를 통한 환경 챔버 연동으로 전기적 부하와 온도 조건을 함께 변화시킬 수 있습니다. 고전압 저장 및 급속충전 분야에서는 차단 부품의 동작, 절연 감시 알고리즘과 BMS 보호의 경계 조건까지 검증 범위가 확장됩니다.이해를 돕는 추가 해설04. 전압 정격을 전력 요구로 바꾸어 보기가정한 계산에서 1,000 V에 100 A가 흐르면 전력은 100 kW입니다. 같은 100 kW라도 500 V에서는 200 A가 필요합니다. 숫자는 특정 장비의 사양이 아니라 전압·전류·전력의 관계를 보여주는 예시로, 최대 전압만 비교하면 같은 시험에 필요한 전류와 전체 설비 요구를 놓칠 수 있다는 뜻입니다.장비 검토표에는 가능한 최대값들을 나열하기보다 수행할 시험의 전압·전류 조합을 표시해 볼 수 있습니다. 각 시험이 실제 지원 영역 안에 들어오는지 확인하고, 여러 채널을 동시에 쓸 때의 조건도 별도로 적습니다. 이 방식은 개별 최대값을 모두 동시에 사용할 수 있다고 가정하는 오류를 줄이고, 현재 시험과 향후 추가할 시험의 차이를 구체적으로 보여줍니다.적용·해석 예시05. 최대 범위 기준 오차를 실제 측정값에 환산계산을 위한 가정으로 전류 범위가 1,000 A이고 오차 항목이 그 범위의 0.05%라면 해당 크기는 0.5 A입니다. 측정값이 500 A일 때는 0.1%에 해당하지만 10 A일 때는 5%에 해당합니다. 이는 특정 장비의 정확도 해석이 아니라, 범위 기준 백분율과 측정값 기준 백분율이 왜 다른 의미를 갖는지 보여주는 예시입니다.실제 사양에 여러 오차 항목이 함께 있다면 각각의 정의를 확인한 뒤 필요한 운전점에서 크기를 계산해야 합니다. 높은 전류의 주시험과 작은 전류의 대기 측정을 한 범위로 처리할 때 요구하는 구분 능력이 같지 않을 수 있습니다. 시험 경로에 대표 운전점을 몇 개 표시하고 그 지점에서 구별하려는 변화량과 비교하면, 최대 정격과 작은 신호의 측정 적합성을 나누어 판단할 수 있습니다.관련 안내읽은 내용을 실제 시험으로모듈·팩 시험 구성 ↗온도 연동 시험 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
