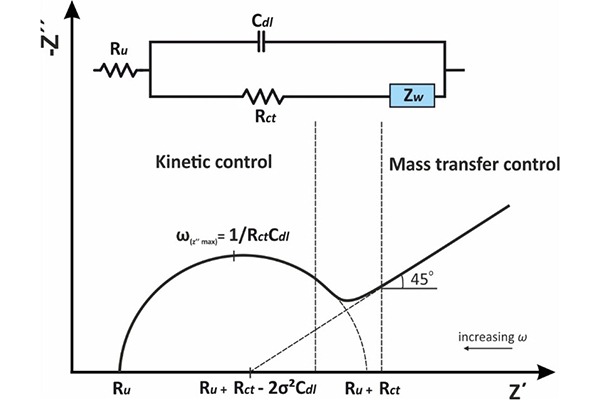

동일 셀의 임피던스 곡선이 달라질 때는 휴지 시간과 기준 전극 배치, 케이블 연결·환경 조건부터 일정하게 맞춰야 합니다.소식 날짜: 2026-05-21 · 한국어 요약·해설먼저 읽는 핵심 충방전과 온도 변경 후 안정화 상태 확인 기준 전극과 배선에서 생기는 인공 신호 점검01. 휴지와 온도로 안정 상태 만들기충방전 직후에는 농도 구배와 분극이 남아 같은 셀의 EIS 곡선도 반복 측정마다 달라질 수 있습니다. 온도를 바꾼 뒤에도 챔버 설정값과 셀 내부 상태가 즉시 같아지지는 않습니다. 전압과 온도의 변화가 충분히 안정된 뒤 측정해야 반응 차이와 상태 변화의 영향을 분리할 수 있습니다.02. 전극·배선과 자극 크기의 영향삼전극 구성에서는 기준 전극의 위치와 접촉, 회로 간 결합이 실제 반응과 다른 신호를 만들 수 있습니다. 저저항 셀은 지그와 배선의 작은 변화에도 고주파 응답이 흔들리므로 감지 위치와 연결을 일정하게 유지합니다. 교류 자극이 지나치게 크면 비선형 응답이 나타나고 너무 작으면 잡음에 묻힙니다. 적절한 자극 범위는 셀과 측정 방식에 맞춰 확인해야 합니다.03. 저주파 측정과 데이터의 유효성낮은 주파수까지 측정하면 느린 확산을 볼 수 있지만 한 점을 얻는 시간이 길어집니다. 그동안 SOC와 온도, 부반응이 변하면 안정 상태 가정이 깨져 곡선이 왜곡될 수 있습니다. 연구 질문에 맞는 주파수 범위를 정하고 Kramers–Kronig 같은 일관성 검사로 드리프트 영향을 살핍니다.이해를 돕는 추가 해설04. 측정 순서가 만든 차이를 찾아보기조건 A와 B의 EIS를 항상 A부터 측정하면 두 조건의 차이와 시간 경과의 영향을 분리하기 어렵습니다. 가상의 비교에서는 A-B 순서와 B-A 순서를 균형 있게 배치하고 시작·종료 시점의 전압과 온도를 함께 남길 수 있습니다. 어느 조건이든 두 번째 측정에서 같은 방향으로 이동한다면 조건 자체보다 시간에 따른 변화를 의심할 근거가 됩니다.곡선을 눈으로 겹치는 데 그치지 않고 공통 주파수 지점의 차이를 표시하면 변동이 집중되는 구간을 찾기 쉽습니다. 여러 반복에서 방향이 일정한 변화와 무작위 산포를 나눠 보는 것도 도움이 됩니다. 이렇게 얻은 결과는 특정 반응의 원인을 확정하는 대신 휴지 상태, 연결 방식, 측정 중 변화 중 어떤 항목을 더 조사할지 정하는 자료로 사용할 수 있습니다.적용·해석 예시05. 곡선이 비슷해도 모델의 값은 달라질 수 있다가상의 EIS 자료에 서로 다른 모델을 맞췄는데 둘 다 측정 곡선을 비슷하게 재현했다고 생각해 봅니다. 그래프의 일치만으로 각 모델이 제시한 내부 성분까지 모두 확인됐다고 볼 수는 없습니다. 일부 측정 구간에서는 서로 다른 파라미터 조합이 비슷한 응답을 만들 수 있기 때문입니다. 반복 곡선의 재현성과 모델 해석의 유일성은 다른 문제입니다.측정 범위를 일부 제외했을 때 계산된 성분값이 크게 바뀌는지 살펴보면 어떤 값이 자료에 의해 충분히 제한되는지 가늠할 수 있습니다. 값이 불안정한 성분을 특정 열화량으로 바로 해석하기보다 원자료에서 확실히 보이는 변화부터 설명하는 편이 좋습니다. 추가 주파수 구간이나 다른 상태의 측정은 모델의 설명을 더 잘 구분하는 데 필요한지에 따라 선택할 수 있습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
