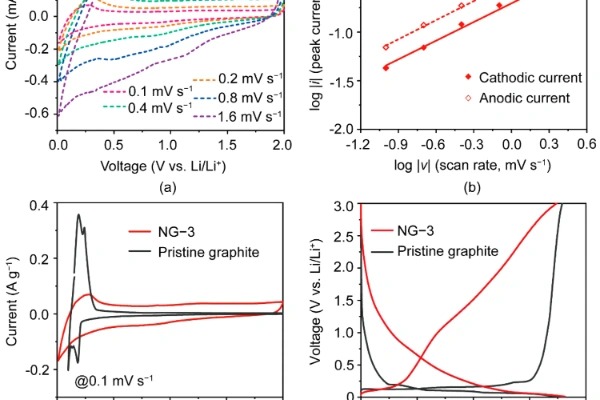

순환전압전류법, 정전압 충전, 증분용량 분석을 구분하고 피크 이동을 해석할 때 필요한 비교 조건을 설명합니다.소식 날짜: 2026-07-22 · 한국어 요약·해설먼저 읽는 핵심 전류 축과 용량/전압 축으로 측정법 구분 표준 ICA에서는 휴지·정전압 구간을 제외01. 같은 약어와 다른 측정량 구분순환전압전류법은 전위를 주사하고 전류를 기록하며, 정전압 충전은 전압을 유지하는 동안 감소하는 전류를 기록합니다. 두 방법 모두 CV로 줄여 쓰지만 목적과 제어가 다릅니다. dQ/dV는 충방전 용량을 전압으로 미분한 결과로 세로축은 Ah/V 또는 mAh/V입니다. 따라서 약어보다 제어 변수와 축 단위를 먼저 확인해야 합니다.02. 피크는 용량 집중과 분극의 결과전압이 천천히 변하는 구간에서 용량이 누적되면 dQ/dV 피크가 커집니다. 이것은 반응이 빠르다는 뜻이 아니며 전류율·온도·저항에 따른 분극이 위치와 폭을 바꿀 수 있습니다. 전압이 고정되는 정전압 단계는 표준 ICA에 적합하지 않으므로 제외하고, 저율 정전류 구간과 일정한 전압 격자로 반복 결과를 비교합니다.03. 열화 특징을 모델로 연결하기SOH 분석에는 피크 위치·높이·면적·충방전 간격을 새 셀 기준과 비교할 수 있습니다. 다만 피크 하나로 리튬 손실이나 도금을 확정할 수 없고, 피크가 없다고 도금을 배제할 수도 없습니다. 면적 경계는 같은 규칙으로 정하고 용량·DCIR·EIS와 대조해야 합니다. 예측 모델은 같은 셀의 사이클이 학습·검증에 섞이지 않도록 셀 단위로 나누는 것이 중요합니다.이해를 돕는 추가 해설04. 미분 곡선의 피크를 숫자로 점검하기계산 예시로 전압 0.005 V 구간에서 용량이 0.002 Ah 증가했다면 구간의 ΔQ/ΔV는 0.4 Ah/V입니다. 같은 용량 변화에 전압 차이를 절반으로 읽으면 값은 두 배가 됩니다. 작은 분모의 오차가 피크를 크게 바꿀 수 있다는 뜻으로, 눈에 띄는 피크가 보이면 먼저 원래 Q–V 데이터에서 해당 구간을 확대해 확인하는 것이 유용합니다.분석 방법을 고를 때는 동일 원시 데이터에 서로 다른 처리 조건을 적용해 결과의 민감도를 비교할 수 있습니다. 피크 위치는 유지되지만 높이만 크게 달라진다면 높이를 중심으로 내린 결론을 더 신중히 다뤄야 합니다. 반대로 여러 합리적인 조건에서 같은 변화가 남는다면, 그 특징을 후속 비교에 사용할 근거가 한층 분명해집니다.적용·해석 예시05. 피크 높이가 줄어도 면적은 같을 수 있습니다직사각형으로 단순화한 가상의 dQ/dV 피크를 생각해 봅니다. 높이 2 Ah/V와 폭 0.05 V의 곱은 0.1 Ah이며, 높이 1 Ah/V와 폭 0.1 V의 곱도 같습니다. 높이가 절반으로 낮아져도 넓어진 폭 때문에 해당 구간의 용량은 유지될 수 있습니다. 실제 피크 모양은 더 복잡하지만 높이와 면적이 서로 다른 질문에 답한다는 점은 같습니다.따라서 피크가 낮아진 결과를 볼 때는 소실된 용량인지, 더 넓은 전압 구간에 분포하게 된 용량인지 나누어 살펴볼 수 있습니다. 인접 피크가 겹쳤다면 면적을 나누는 경계에 따라서도 각 몫이 달라집니다. 원래 용량 곡선과 전체 비교 구간의 면적을 함께 보면 눈에 잘 띄는 꼭짓점 하나의 변화가 전체 반응량의 변화로 과장되는 것을 줄일 수 있습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
