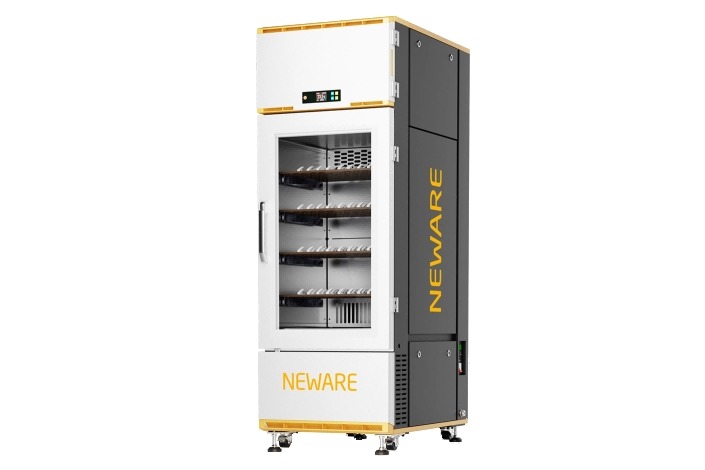

항온 챔버·충방전기·제어부를 결합한 160채널 버튼셀 시험기를 소개하고, 온도 제어·데이터 수집·보호 기능의 구성을 설명합니다.소식 날짜: 2024-04-07 · 한국어 요약·해설먼저 읽는 핵심 전류 100mA 이하 조건의 160개 버튼셀 구성 소개 온도·전압·전류 기록과 보호 기능을 통합01. 160개 버튼셀의 항온·충방전 통합WIHW-200-160CH-B는 온도 챔버와 충방전 장비, 중앙 제어부를 결합한 버튼셀 시험 시스템입니다. 2024년 소개 구성에서는 셀 전류 100mA 이하 조건으로 160개 버튼셀을 동시에 시험하며 소재 연구와 반복 충방전 평가를 대상으로 했습니다.02. 배선·단열·저장 기능의 구성소개된 장비는 0~60℃ 운전 범위와 내부 공기 순환, 스테인리스 내장과 단열층을 사용합니다. 묶음 채널 케이블을 챔버 뒤쪽으로 연결하는 구조는 복잡한 배선과 외부 통과부의 부담을 줄이는 방향입니다. 네트워크로 BTS와 통신하고 제어부에 기록을 저장해 컴퓨터 연결 상태와 관계없이 데이터를 유지하도록 구성했습니다. 실시간 곡선 확인 뒤 BTSDA에서 분석하고 여러 형식으로 내보낼 수 있어, 동일 온도에서 여러 소재를 비교하거나 장기 사이클의 기록을 모으는 흐름에 활용됩니다.03. 온도와 전기 데이터를 함께 관리센서 피드백과 공기 순환으로 온도를 제어하고 BTS에 전압·전류·온도 자료를 기록합니다. 무부하 안정 상태의 온도 변동 1℃ 이하, 편차 ±2℃가 제시됐으며 누전·단락·독립 과온 보호도 포함됩니다. 실제 시험 부하에서의 조건은 장비 구성과 함께 확인해야 합니다.이해를 돕는 추가 해설04. 많은 채널에서 비교 집단을 섞어 배치하기다채널 시험에서 소재 A를 앞쪽 채널에, 소재 B를 뒤쪽 채널에만 배정했다고 가정하면 소재 효과와 위치 또는 채널 효과가 겹칠 수 있습니다. 두 집단을 여러 구간에 나누고 동일한 기준 시료도 함께 배치하면 결과의 차이가 어느 조건을 따라가는지 확인할 수 있습니다. 많은 시료를 한 번에 시험할수록 채널 수뿐 아니라 배정 방식도 비교의 일부가 됩니다.분석 결과를 만들 때는 전체 평균을 보기 전에 시료 번호와 채널 번호를 연결한 표부터 확인할 수 있습니다. 누락된 기록이나 중간에 교체한 시료가 원래 집단에 그대로 포함됐는지 살피는 과정입니다. 시험 중 바뀐 조건을 별도 표시하면 정상적으로 끝난 데이터만 임의로 골라 집단의 성능이 좋아 보이게 만드는 해석을 줄일 수 있습니다.적용·해석 예시05. 측정 횟수와 독립적인 시료 수 나누기가상의 데이터 표에 측정값 30개가 있다고 해도, 한 셀을 30번 읽은 결과와 서로 다른 셀 30개를 한 번씩 읽은 결과는 다릅니다. 앞의 자료는 같은 시료에서의 반복 변동을 보여 주고 뒤의 자료는 시료 간 차이를 포함합니다. 많은 채널을 사용하는 시험에서도 기록의 행 개수만으로 충분히 많은 독립 시료를 비교했다고 설명할 수는 없습니다.시료 열 개를 각각 세 번 측정했다면 결과를 시료 번호별로 묶어 먼저 살펴볼 수 있습니다. 시료 안에서의 변동과 시료 사이의 변동이 어느 쪽에 더 큰지 나누면 장비 반복성을 개선할지 제조 편차를 더 살필지 질문이 달라집니다. 여러 반복값을 모두 독립적인 셀처럼 합치지 않고 자료의 묶음 구조를 유지하는 것이 다채널 시험의 정보량을 올바르게 활용하는 방법입니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
