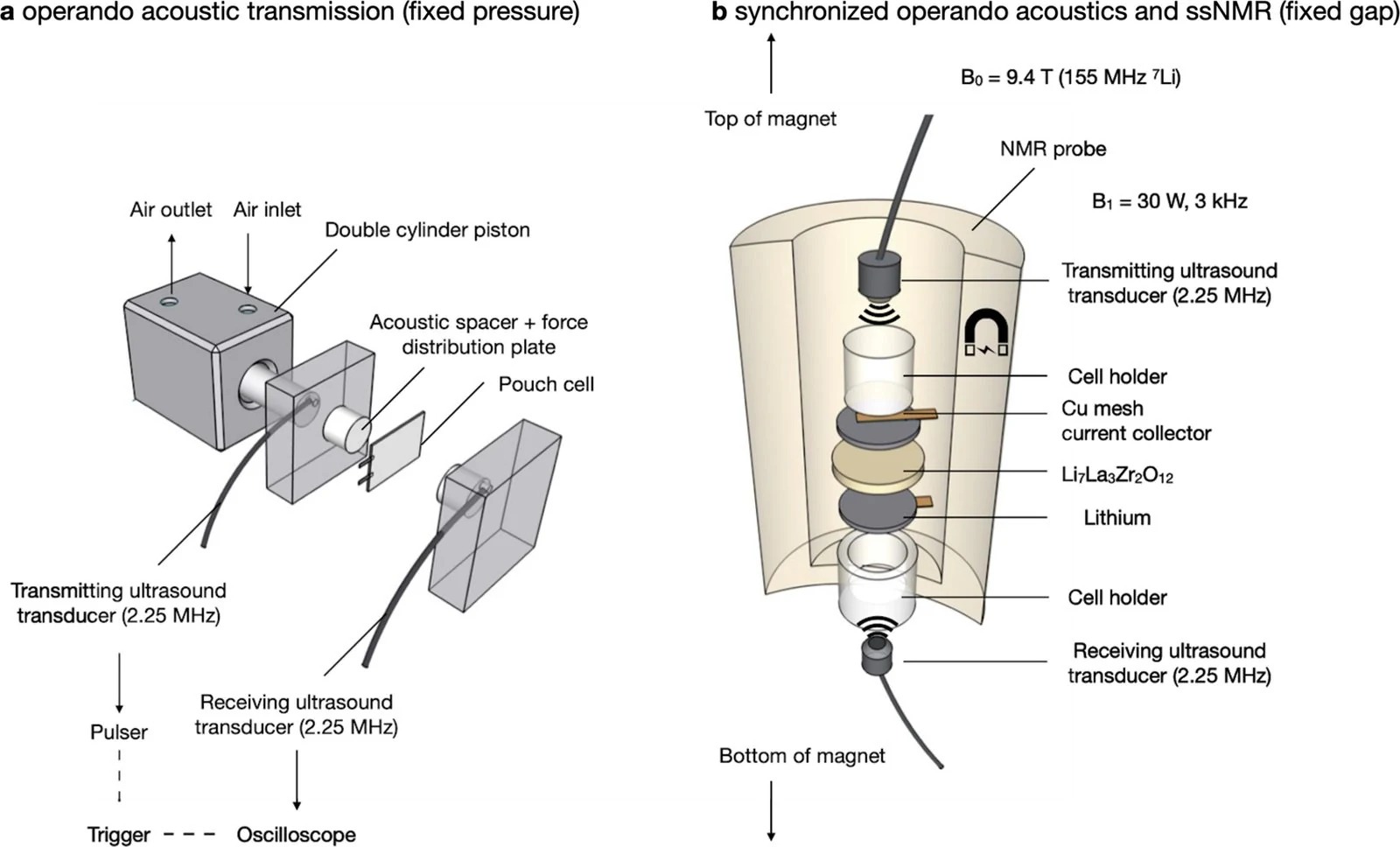

전고체전지의 압력이 계면 접촉과 수명에 미치는 영향을 설명하고, 제조·조립·운전 압력을 구분해 기록하는 방법을 다룹니다.소식 날짜: 2026-08-27 · 한국어 요약·해설먼저 읽는 핵심 압력은 하중과 실제 가압 면적을 함께 기록 부족한 압력과 과도한 압력 모두 성능 저하를 유발01. 가압이 바꾸는 실제 접촉 면적전고체전지는 액체 전해질의 젖음 효과가 없어 입자와 계면의 실제 접촉 면적이 중요합니다. 가압하면 입자 재배열과 변형으로 접촉이 늘어 임피던스가 줄 수 있지만, 이를 고체 전해질 자체의 이온전도도 증가로 단정해서는 안 됩니다. 하중을 면적으로 나눌 때 전극 면적과 패키지 면적을 혼용하면 같은 힘도 서로 다른 압력으로 표시됩니다.02. 정압과 정변위의 다른 결과정압 장치는 셀 두께가 변할 때 구동부가 움직여 하중을 유지하고, 정변위 지그는 간격을 고정하므로 팽창이 압력 증가로 나타납니다. 스프링을 쓰면 두 극단 사이에서 변화가 완화되지만 나사로 조인 지그가 자동으로 정압 조건이 되는 것은 아닙니다. 낮은 압력의 접촉 손실은 국부 전류 집중을 만들고, 높은 압력은 리튬의 결함 침투나 균열을 촉진할 수 있어 지그 강성도 실험 조건에 포함됩니다.03. 압력 기록을 수명 비교에 연결성형 압력, 조립 압력, 충방전 중 스택 압력은 목적과 지속시간이 다릅니다. 하중·면적과 정압 또는 정변위 조건을 명시하고 전압·전류·온도와 동기화해야 합니다. 압력이 너무 크면 크리프·파손·단락을 촉진할 수 있어 소재와 셀 구조에 맞는 범위가 필요합니다.이해를 돕는 추가 해설04. 평균 압력이 같아도 지그 결과가 다른 이유두 지그에 같은 하중을 걸어 평균 압력을 맞췄다고 가정해도 셀 표면 전체가 똑같이 눌리는 것은 아닐 수 있습니다. 받침판의 평탄도나 조립 위치가 다르면 가장자리와 중앙의 접촉 상태가 달라질 여지가 있습니다. 따라서 지그를 바꾼 뒤 성능이 달라졌다면 압력 숫자뿐 아니라 셀이 놓이는 위치와 하중 전달 구조가 함께 바뀌었는지 살펴야 합니다.반복성 비교에서는 같은 지그로 여러 셀을 시험하는 경우와 같은 종류의 셀을 서로 다른 지그에서 시험하는 경우를 나누면 도움이 됩니다. 앞의 비교는 셀 간 차이를, 뒤의 비교는 지그가 만드는 차이를 살피는 데 가깝습니다. 조립 순서와 측정 시점을 기록해 두면 초기 접촉 차이와 운전 중 변화가 섞이는 문제를 줄일 수 있습니다.적용·해석 예시05. 셀 면적을 키울 때 필요한 힘의 변화계산 예시로 1cm² 면적에 100N을 고르게 가하면 평균 압력은 1MPa입니다. 면적을 4cm²로 늘리고 힘을 그대로 유지하면 압력은 0.25MPa로 낮아집니다. 같은 압력을 유지하려면 단순 계산상 힘도 네 배가 되어야 합니다. 작은 셀에서 쓰던 하중 숫자를 큰 셀에 그대로 옮기는 것과 압력 조건을 재현하는 것이 서로 다른 이유입니다.힘과 면적을 함께 늘렸어도 표면 전체의 상태가 같아졌다는 결론까지 바로 이어지지는 않습니다. 면적이 커지면 두께 차이와 휨이 하중 전달에 미치는 영향도 따로 검토할 필요가 있습니다. 확대 시험은 평균 압력을 맞추는 계산과 공간적으로 균일한 접촉을 만드는 문제로 나누어 볼 수 있습니다. 이 구분을 해 두면 성능 변화가 소재 차이인지 규모를 키우며 달라진 기계적 조건인지 질문하기 쉬워집니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
