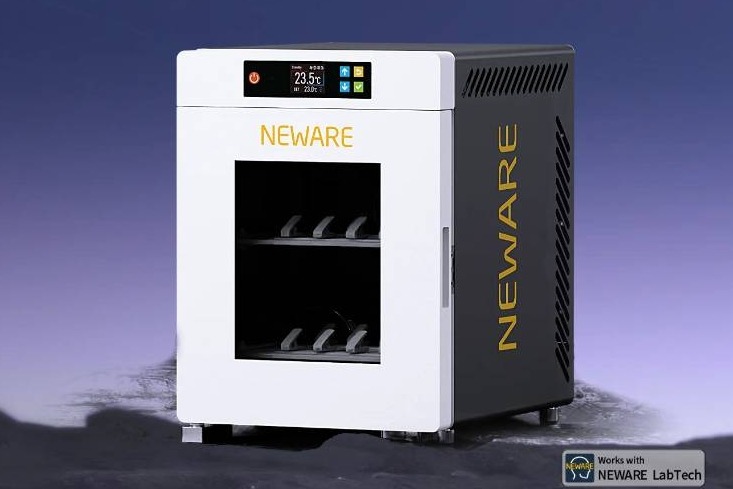

버튼형·파우치형 배터리의 일정 온도 시험을 위한 WHW-25L-S의 크기와 운전 범위, 충방전기 연동 방식을 소개합니다.소식 날짜: 2024-05-29 · 한국어 요약·해설먼저 읽는 핵심 소형 데스크톱 구조와 15~60℃ 운전 범위 BTS 및 충방전기와 연계해 온도·전기 시험을 운영01. 책상 위에 구성하는 항온 환경WHW-25L-S는 버튼형과 파우치형 배터리의 충방전 시험에 일정한 온도 환경을 제공하는 소형 챔버입니다. 2024년 소개 구성의 외형은 360×450×500mm이며, 관찰창과 내부 시료 선반을 갖춰 작은 연구 공간에서 시료를 확인할 수 있도록 설계됐습니다.02. 관찰창·단열·공기 순환의 역할넓게 보이는 유리창은 문을 반복해서 열지 않고 내부 시료와 지그 상태를 관찰하는 데 도움을 줍니다. 내부 절연 선반과 금속 외장, 단열 구조를 갖추고 팬과 공기 유입부로 순환을 만들어 특정 위치에 열이 몰리는 것을 줄이는 방향으로 설계됐습니다. PID 제어는 설정 온도와 실제 센서값의 차이에 따라 냉각·가열 출력을 조정합니다. 작은 크기가 편의성을 주더라도 챔버 안의 셀 수와 발열, 배선 통과부 상태가 실제 온도 분포에 영향을 주므로 배치에 따른 조건을 함께 확인해야 합니다.03. 충방전기와 함께 운전하기운전 온도는 15~60℃, 제시된 온도 변동은 1℃ 이하이며 지그에 따라 버튼셀을 배치할 수 있습니다. CT-4008Q-5V100mA 등 충방전기 및 BTS와 연계해 시험을 운영하는 구성이 소개됩니다. 실제 시료 발열과 배선·지그 조건을 포함해 필요한 환경 성능을 확인해야 합니다.이해를 돕는 추가 해설04. 온도 차이와 시료 차이를 나누는 배치소재 A는 위쪽 선반에, 소재 B는 아래쪽 선반에만 배치했다고 가정하면 두 소재의 차이와 위치의 영향을 구분하기 어렵습니다. 비교용 시료를 여러 위치에 나누고 반복 시험에서 배치를 바꾸면, 결과가 소재를 따라가는지 특정 위치에 집중되는지 볼 수 있습니다. 이는 장비의 실제 온도 편차를 가정하는 것이 아니라 시험 배치의 영향을 살펴보는 예시입니다.배치도를 데이터 파일과 함께 남겨 두면 결과를 다시 해석할 때 도움이 됩니다. 시료 번호만 기록한 표보다 선반 위치, 인접 시료와 배선 방향까지 대응된 표에서 공통 원인을 찾기 쉽습니다. 장비를 바꾸지 않고도 비교 설계와 기록 방식을 정리할 수 있으며, 위치를 교환한 뒤에도 남는 차이는 다음 분석에서 우선 확인할 후보가 됩니다.적용·해석 예시05. 온도 기록과 전류 기록의 시각 맞추기가상의 시험에서 온도 기록과 충방전 기록의 시계가 2분 어긋나 있다고 생각해 볼 수 있습니다. 전류를 흘리기 전에 온도가 안정됐는지 판단할 때 이 차이는 사건의 순서를 바꾸어 보이게 할 수 있습니다. 그래프 모양이 매끄럽다는 사실만으로 기록이 서로 맞는 것은 아니며, 실제로 같은 시각을 가리키는지 확인한 뒤 두 자료를 겹쳐 읽어야 합니다.설명을 위한 계산으로 20mA를 2분 동안 흘리면 약 0.667mAh의 전하가 이동합니다. 작은 시료를 비교할 때 기록의 몇 분 차이를 단순한 표시 문제로만 볼 수 없는 이유입니다. 결과 파일에는 공통 시작 사건과 시각 기준을 함께 남기고, 시간차를 보정했다면 보정 전 자료도 보존하면 온도 변화와 전기 반응의 관계를 나중에 다시 검토하기 쉽습니다.관련 안내읽은 내용을 실제 시험으로BTS 소프트웨어 ↗설치·사용 준비 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
