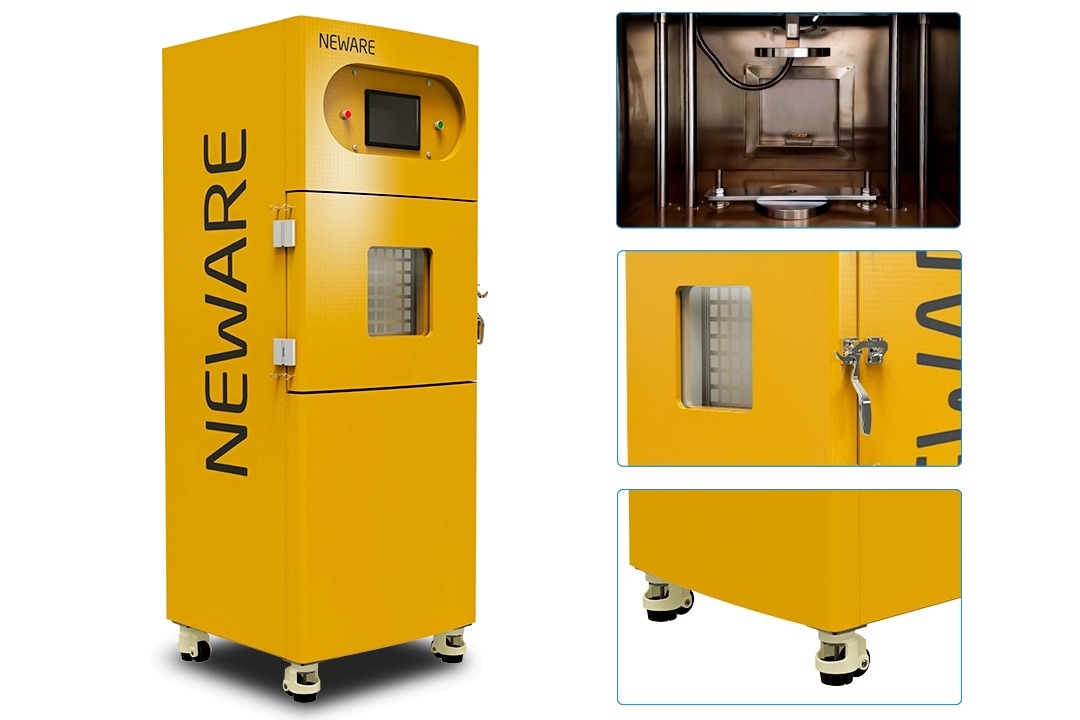

기계적 압착과 관통 상황에서 셀의 전압·온도 변화를 관찰하는 6012C의 가압 범위, 제어 및 보호 구성을 소개합니다.소식 날짜: 2024-05-30 · 한국어 요약·해설먼저 읽는 핵심 2024년 소개 기준 가압 범위 1~20 kN 시험 힘·시간·속도를 설정하고 실시간 관찰01. 변형 중 셀 상태를 관찰하는 목적압착과 관통 시험은 사용·운송 중 기계적 손상이 생겼을 때 셀의 구조와 전기 상태가 어떻게 변하는지 평가합니다. 힘을 가하며 전압과 온도 등을 기록해 단락이나 발열의 진행을 살펴보는 방식입니다. 배터리 형상에 따라 가압 면과 고정 방향이 달라지므로 같은 힘이라도 적용 구조와 시험 절차를 함께 정의해야 합니다.02. 6012C의 제어와 시험 영역2024년 소개에서 6012C는 30 Ah 이하 3C 전지를 대상으로 한 장비이며 1~20 kN 힘 범위, 0.1~40 mm/s 관통 속도와 250×300 mm 시험 영역을 제시했습니다. 압착 헤드와 바늘 지그를 교체해 사용하고 PLC 터치 화면에서 시간·압력·속도를 조정합니다. 압력 센서와 폐루프 제어는 설정한 하중 조건을 재현하는 구성입니다.03. 보호 설비와 기록의 연계도어 인터록은 문이 열렸을 때의 오조작을 제한하고 압력 배출구·배기 연결은 시험 중 발생할 상황에 대응하는 요소입니다. 배기 설비와 실험실 운영 조건을 장비와 함께 갖추는 방식으로 소개됩니다. 시험 결과는 단순히 외형 변형 여부만 보는 것이 아니라 인가 조건과 전압·온도 응답을 연결해 해당 셀의 기계적 안전 특성을 평가하는 자료가 됩니다.이해를 돕는 추가 해설04. 기계적 사건과 전기적 변화를 시간으로 연결압착이나 관통 시험의 기록을 해석하는 상황에서는 힘·변위, 전압, 온도, 영상의 시간 기준이 서로 맞는지가 중요합니다. 화면에서 동시에 보인 변화라도 장치별 기록 시각이 어긋나면 발생 순서를 잘못 읽을 수 있습니다. 분석용 자료에서는 공통 사건을 기준으로 시간을 맞추고, 맞출 수 없는 지연은 별도 표시하는 방식으로 해석의 범위를 정할 수 있습니다.여러 시료를 비교할 때도 시작 버튼을 누른 시각만 맞추기보다 실제로 비교할 사건이 무엇인지 먼저 정의합니다. 기계적 변화가 시작된 시점과 전기적 변화가 관찰된 시점을 나누어 표시하면 결과의 차이를 더 명확히 볼 수 있습니다. 이는 시험의 수행 조건을 제안하는 것이 아니라, 이미 확보한 여러 종류의 기록을 하나의 사건 흐름으로 읽기 위한 분석 관점입니다.적용·해석 예시05. 힘의 최고값과 변형에 쓰인 일은 다릅니다기계적 기록을 설명하는 가정에서 평균 힘 100 N이 2 mm 동안 작용한 경우와 200 N이 1 mm 동안 작용한 경우는 단순 계산으로 모두 0.2 J의 일을 합니다. 힘의 크기는 달라도 변위와 함께 계산한 양은 같을 수 있습니다. 실제 곡선에서는 힘과 변위의 관계를 적분해야 하므로 최고 힘 하나가 전체 기계적 입력을 대신하지는 않습니다.이미 얻은 압착 기록을 비교할 때 힘·변위 곡선의 모양과 전기적 변화가 나타난 위치를 함께 볼 수 있습니다. 같은 일이나 같은 최고 힘을 기록해도 변형이 집중된 위치와 진행 경로가 다르면 손상 결과까지 같다고 결론 내릴 수 없습니다. 시간 정렬에 더해 변위축에서 사건을 살펴보면, 어떤 기계적 진행 단계에서 전압·온도 변화가 관찰됐는지 보다 구체적으로 설명할 수 있습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
