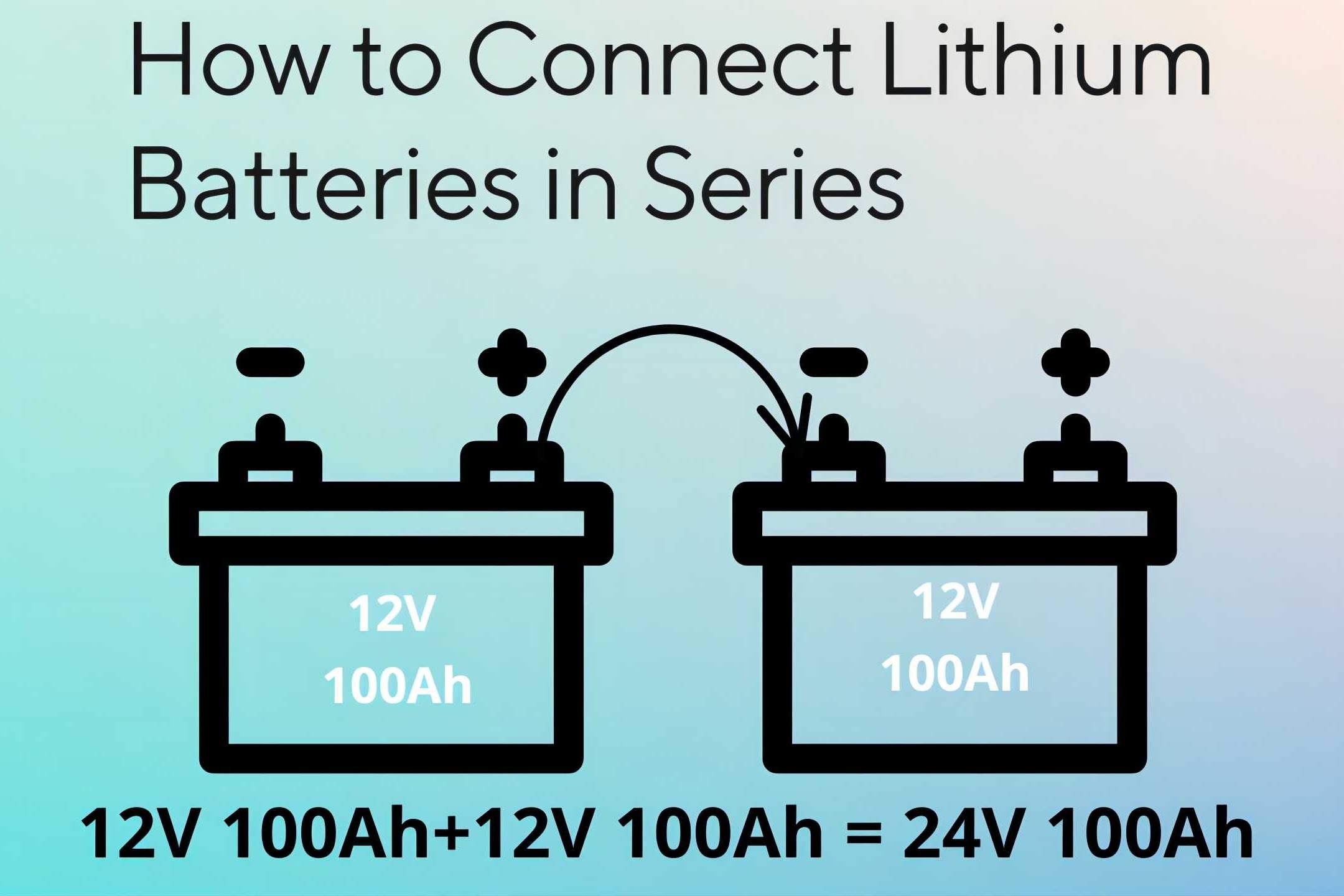

직렬 연결의 전압 증가와 병렬 연결의 용량 증가를 구분하고, 팩 설계에서 셀 특성·상태·보호 회로를 함께 고려하는 이유를 설명합니다.소식 날짜: 2024-06-12 · 한국어 요약·해설먼저 읽는 핵심 직렬은 전압을, 병렬은 같은 전압에서 용량을 더함 셀 간 전압·용량·저항 차이를 관리01. 전압과 용량을 늘리는 두 연결같은 종류의 셀을 직렬로 연결하면 전압이 합해지고, 병렬로 연결하면 전압을 유지하며 용량을 늘릴 수 있습니다. 필요한 전압과 용량을 얻기 위해 두 방식을 조합하지만, 연결 방식만으로 팩의 성능과 안전성이 확보되는 것은 아닙니다.02. 명목 합계와 실제 사용 범위동일한 3.7V 셀 네 개를 직렬로 구성하면 공칭 전압은 14.8V가 되지만 Ah가 네 배로 늘어나는 것은 아닙니다. 반대로 같은 전압의 2,000mAh 셀 네 개를 병렬로 쓰면 명목 용량은 8,000mAh가 됩니다. 이 계산은 균일한 셀을 가정한 것으로 실제 사용 범위는 가장 먼저 전압 한계에 도달하는 셀이나 불균일한 전류 분담에 제한될 수 있습니다. 새 셀과 오래된 셀을 섞거나 다른 화학계를 조합하는 문제는 단순 합산으로 드러나지 않아 조립 전후의 상태 평가가 필요합니다.03. 일관성·절연·보호의 통합화학계와 정격이 맞는 셀을 사용하고 연결 전 전압·용량·내부저항 및 손상 여부를 비교해야 합니다. 셀 차이가 크면 병렬에서 불균형 전류가 흐르거나 직렬에서 작은 용량의 셀이 먼저 한계에 도달할 수 있습니다. 절연·연결 품질과 BMS 감시·보호도 함께 설계합니다.이해를 돕는 추가 해설04. 평균 셀 전압이 감추는 분포 읽기팩의 평균 전압이 비슷해도 개별 셀의 상태는 서로 다를 수 있습니다. 평균은 전체 수준을 간단히 보여주지만 가장 높은 값과 가장 낮은 값이 얼마나 떨어져 있는지는 알려주지 않습니다. 따라서 운전 자료를 해석할 때 평균과 함께 최대·최소값, 각 셀의 시간 변화를 표시하면 전체 수치에 가려진 편차를 살펴볼 수 있습니다.편차가 특정 셀에 계속 머무는 경우와 운전 조건에 따라 위치가 바뀌는 경우는 다른 질문으로 이어집니다. 전자는 그 셀과 연결 경로의 지속적인 차이를, 후자는 부하나 온도 조건에 따른 분포 변화를 검토할 단서가 됩니다. 다만 전압 차이만으로 용량이나 고장을 확정하지는 않아야 합니다. 이 접근은 연결을 직접 변경하는 방법이 아니라 이미 수집된 팩 기록에서 비교할 대상을 찾는 해석 예시입니다.적용·해석 예시05. 병렬 경로에서 전류가 똑같이 나뉘지 않는 예시기전력이 같고 경로 저항만 다른 두 분기의 단순 모형을 가정해 보겠습니다. 저항이 0.1Ω과 0.2Ω이고 합계 3A가 흐르면 저항이 작은 쪽은 2A, 큰 쪽은 1A를 맡습니다. 분기 수가 둘이라는 이유로 각각 1.5A라고 계산할 수는 없다는 예시입니다. 실제 셀의 복잡한 거동이나 권장 연결 조건을 뜻하지 않는 저항 회로의 계산입니다.팩의 총전류만 기록하면 이런 분담 차이가 보이지 않을 수 있습니다. 개별 경로가 경험한 전류를 알 수 있는 자료가 있다면 합계와 함께 놓아 특정 경로의 부담이 계속 큰지 살펴볼 수 있습니다. 실제 전지에서는 상태와 온도에 따라 분담이 바뀔 수 있으므로 고정 저항의 예시를 그대로 적용하지 않습니다. 병렬 용량의 명목 합산과 각 셀이 실제로 기여한 정도를 구분하면 전체 수치에 가려진 차이를 설명하기 쉽습니다.관련 안내읽은 내용을 실제 시험으로모듈·팩 시험 구성 ↗온도 연동 시험 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
