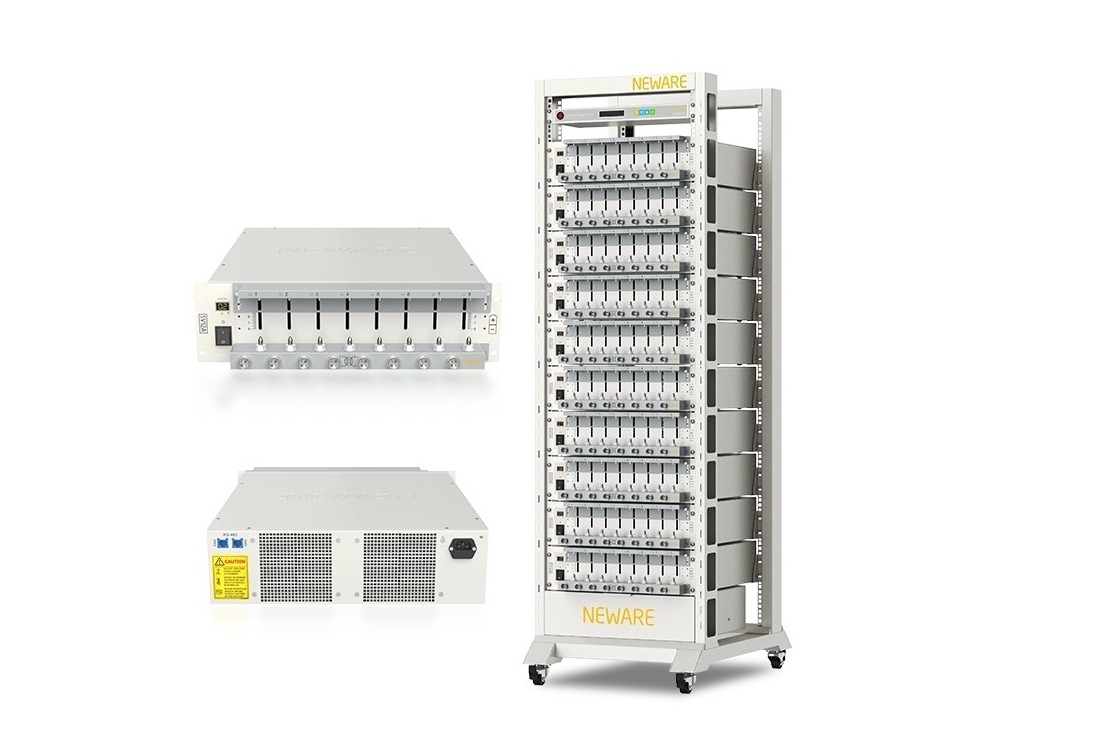

CT-4008Q-5V12A-204는 원통형·파우치 전지의 사이클과 배율·펄스 특성을 평가하는 장비로, 8개 독립 채널과 네 전류 범위를 소개합니다.소식 날짜: 2024-03-18 · 한국어 요약·해설먼저 읽는 핵심 8개 독립 채널로 서로 다른 전지 시험 수행 GITT·DCIR·미분 용량 분석과 챔버 제어 연계01. 여러 소형 전지를 독립적으로 평가CT-4008Q-5V12A-204는 휴대 전자기기용 원통형·파우치 전지와 배터리 재료 연구를 위한 장비로 소개됐습니다. 8개 채널은 각각 시험을 설정할 수 있고 네 가지 전류 범위는 서로 다른 전류 수준의 평가를 지원합니다. 여러 셀을 동시에 연결하더라도 동일한 절차만 적용하는 것이 아니라, 전지와 연구 목적에 맞춰 채널별 조건을 구성하는 방식입니다.02. 사이클부터 펄스와 미분 용량 분석까지지원 시험에는 사이클 수명, 배율 성능과 펄스 모사가 포함되며 GITT, 직류 내부저항인 DCIR, dQ/dV 미분 용량 분석도 소개됩니다. 정전류·정전압·정전력 등 제어 방식을 활용해 전지 반응을 다양한 조건에서 관찰합니다. 단순한 용량 확인을 넘어 전류 변화에 대한 응답과 반복 사용 중 반응 특성을 함께 살필 수 있는 구성입니다.03. 환경 조건과 데이터 관리의 연계PC에서 충방전 시스템과 환경 시험 챔버를 함께 제어하는 구성도 다룹니다. 온도 조건과 전기적 시험을 연결하고 기록 데이터를 관리하면 시험의 비교와 해석에 활용할 수 있습니다. 장비 선택 때에는 소개된 기능 외에 실제 모델의 전류 범위·정확도·지원 구성을 상세 사양서로 대조해야 하며, 필요한 시험 조건을 먼저 정하는 것이 중요합니다.이해를 돕는 추가 해설04. 전류 범위와 작은 신호의 관계가상의 계측 사양이 전체 범위의 0.1% 오차라고 단순 가정하면 10A 범위에서는 10mA, 1A 범위에서는 1mA에 해당합니다. 실제 NEWARE 제품의 정확도나 범위를 나타내는 숫자가 아닙니다. 같은 비율 표시라도 선택한 범위에 따라 절대 오차가 달라질 수 있다는 예시로, 작은 전류를 읽을 때 사양의 기준이 무엇인지 살펴보는 데 도움이 됩니다.실제 시험에서는 큰 전류 단계와 작은 전류 단계가 이어질 수 있으므로 각 구간에 적용된 범위와 기록 조건을 함께 남길 수 있습니다. 범위 전환 부근의 작은 불연속이 보이면 셀 반응인지 측정 설정의 변화인지 나눠 검토합니다. 최대 전류만으로 장비의 적합성을 판단하기보다 관심 있는 가장 작은 변화도 구분할 수 있는지 살펴야 시험 목적에 맞는 구성을 설명하기 쉽습니다.적용·해석 예시05. 기록이 빠진 시간이 용량 계산에 남기는 빈칸예시로 1A가 흐르는 구간에서 60초의 기록이 빠졌다면 그 구간의 전하량은 전류가 일정했다는 가정 아래 약 16.7mAh입니다. 누락 구간을 영전류로 처리하면 이만큼 적게 계산할 수 있습니다. 그러나 실제 전류를 모른다면 같은 값을 임의로 채워 넣는 것도 근거가 부족합니다. 데이터가 저장돼 있다는 사실과 적분에 필요한 시간 구간이 모두 존재한다는 사실을 구분해야 합니다.기록 간격을 점검하고 단계 변경이나 통신 중단 구간을 표시하면 계산에 영향을 주는 누락을 찾기 쉽습니다. 장비가 별도로 누적한 용량값이 있다면 원시 기록으로 계산한 값과 어떤 경계를 사용하는지도 비교할 수 있습니다. 차이가 발견됐을 때 전지 성능 이상부터 의심하기보다 누적 방식과 기록의 완전성을 나눠 살펴보면 작은 용량 변화의 원인을 더 정확하게 설명할 수 있습니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
