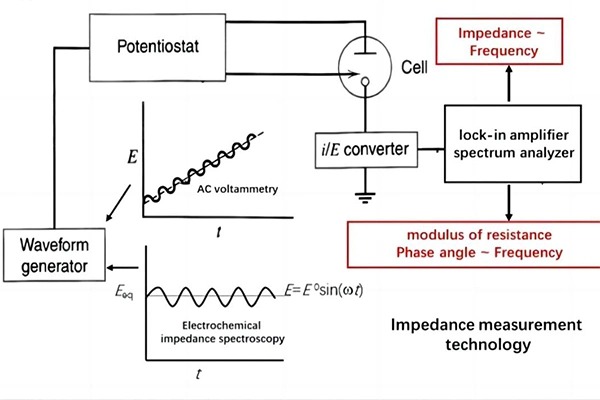

작은 교류 신호에 대한 응답으로 임피던스를 측정하는 원리와, 도표·등가회로를 활용해 전하 이동과 확산을 해석하는 방법을 설명합니다.소식 날짜: 2024-06-26 · 한국어 요약·해설먼저 읽는 핵심 주파수별 크기와 위상으로 서로 다른 반응을 관찰 선형성·안정성 등 측정 조건을 먼저 확인01. 작은 교류 신호로 얻는 임피던스EIS는 작은 정현파 전압이나 전류를 가하고 대응 신호를 측정해 주파수별 임피던스를 얻는 방법입니다. 실수·허수 성분을 표시하는 Nyquist 도표와 크기·위상을 주파수에 따라 그리는 Bode 도표가 주요 표현 방식입니다.02. 등가회로 모양과 실제 전극의 차이이상적인 저항은 실수축의 값으로, 커패시터는 용량성 응답으로 나타나며 병렬 RC 조합은 반원 형태를 만들 수 있습니다. 그러나 실제 전극의 거칠기·불균일성은 하나의 반응 시간이 아닌 분포를 만들어 반원이 눌리거나 기울기가 달라지게 합니다. 이를 단순히 측정 오류나 새로운 반응으로 해석하기보다 회로의 물리적 의미를 검토해야 합니다. 측정 중 셀이 계속 변화하면 낮은 주파수에서 긴 시간에 걸쳐 모은 점들이 같은 상태를 대표하지 못하므로 안정성은 도표를 그리기 전 확인할 조건입니다.03. 선형·안정 조건에서의 해석저항·커패시터 등으로 만든 등가회로는 계면과 전하 이동의 해석에 도움을 줍니다. 이상적인 확산 지배 구간의 기울기와 실제 전극의 형상이 다를 수 있으며, 복잡한 계에서는 CPE 등 추가 요소가 필요합니다. 작은 신호의 선형 응답과 측정 중 상태 안정성 확인이 우선입니다.이해를 돕는 추가 해설04. 잘 맞는 회로가 하나뿐인지 확인하기임피던스 곡선을 잘 맞추는 등가회로가 있다고 해서 그 회로의 각 요소가 실제 내부 구조와 일대일로 대응한다고 단정할 수는 없습니다. 서로 다른 회로가 비슷한 곡선을 만들 수 있고, 측정한 주파수 범위에서 구별이 어려울 수도 있습니다. 적합 오차가 작다는 결과와 물리적 설명이 타당하다는 판단은 별도로 살펴야 합니다.회로 요소를 늘리면 모양을 더 세밀하게 따라갈 수 있지만 각 매개변수의 의미가 불안정해질 가능성도 있습니다. 초기 추정값을 바꾸어도 비슷한 결과가 나오는지, 조건을 바꾼 자료에서도 해석이 유지되는지 비교할 수 있습니다. 값이 크게 흔들리는 요소는 확정된 물성처럼 제시하지 않는 편이 좋습니다. 단순하고 설명 가능한 모델과 복잡하지만 잘 맞는 모델 사이에서 무엇을 얻는지 드러내는 비교입니다.적용·해석 예시05. 낮은 주파수의 한 점이 차지하는 시간가상의 정현파 관찰에서 1Hz의 한 주기는 1초이고 0.01Hz의 한 주기는 100초입니다. 각 지점에서 세 주기를 본다고 가정하면 각각 3초와 300초가 필요합니다. 실제 장비의 측정시간 규칙을 뜻하는 것은 아니며, 낮은 주파수로 내려갈수록 하나의 응답을 관찰하는 시간 규모가 커진다는 계산 예시입니다. 점의 개수가 같아도 측정에 걸리는 시간은 같지 않습니다.시료가 그동안 변한다면 처음과 마지막의 점이 같은 상태를 대표하는지 질문해야 합니다. 낮은 주파수까지 범위를 넓혀 얻는 정보와 길어진 관찰 동안의 상태 변화가 함께 존재할 수 있습니다. 시작·종료 상태의 기록과 반복 측정을 연결하면 느린 과정의 응답인지 시간에 따른 드리프트가 섞였는지 살펴볼 단서가 됩니다. 주파수 범위를 넓히는 선택은 분석의 범위와 시간 안정성의 요구를 동시에 바꾸는 결정입니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
