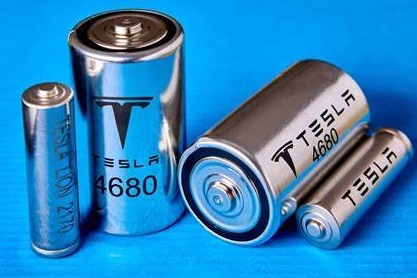

2022년형 Model Y에서 확보한 초기 4680 셀의 소재·전기화학 분석 사례를 통해, 셀별 설계와 냉각 요구를 살펴봅니다.소식 날짜: 2024-07-10 · 한국어 요약·해설먼저 읽는 핵심 분석 대상은 초기형 단일 셀로 전체 세대와 구분 재료 분석과 HPPC·온도 측정을 함께 해석01. 초기 4680의 재료 구성2024년 소개된 분석은 미국 오스틴 생산 2022년형 Model Y의 초기 4680 셀을 대상으로 했습니다. SEM·EDX와 전기화학 분석을 통해 NMC811 계열 양극과 실리콘이 검출되지 않은 흑연 음극을 확인하고, 3전극 구성으로 전극별 거동을 살폈습니다.02. 구조·열·전극 응답의 분리 분석대형 셀의 바깥 치수만으로 실제 활물질 공간을 알 수는 없습니다. 케이스 두께와 단자·충전구 구조, 내부 권취체가 차지하는 공간도 에너지밀도에 영향을 줍니다. 이 연구는 해체 후 소재 관찰에 더해 3전극으로 전극별 전위와 임피던스를 구분하고, 충전 중 위·아래·중앙의 열 영상을 비교했습니다. 전체 셀 임피던스에 음극이 크게 기여하는 점과 충전 중 온도 분포를 함께 살펴, 소재 조성뿐 아니라 실제 셀 구조와 냉각 조건이 성능을 제한할 수 있음을 보여줍니다.03. 한 시료에서 얻은 성능의 해석단일 셀에서 산출한 에너지밀도는 622.4Wh/L와 232.5Wh/kg으로 제시됐습니다. HPPC에서는 SOC에 따른 저항 차이가 관찰됐고 자연대류 조건의 2C 충전에서는 표면 온도가 높아졌습니다. 이 결과는 해당 시료의 특성이며 이후 4680 전체 제품으로 일반화할 수 없습니다.이해를 돕는 추가 해설04. 해체 분석에서 관찰 범위를 명확히 하기한 셀의 해체 분석은 내부 구조를 자세히 볼 수 있지만 생산 전체의 분포를 알려주지는 않습니다. 관찰한 시료의 제조 시점과 사용 이력이 남아 있어야 후속 시료와 비교할 수 있습니다. 다른 세대의 셀에서 차이가 발견되어도 제조 변경인지 사용 상태의 차이인지 나누어 볼 정보가 필요하므로, 시료의 출처 이력은 분석 결과의 일부로 생각할 수 있습니다.해체 전의 전기적 평가와 해체 후의 구조 관찰을 연결하면 특정 현상에 대한 설명을 더 구체화할 수 있습니다. 다만 분석 과정에서 관찰 가능한 부분과 볼 수 없는 부분도 구분해야 합니다. 특정 위치에서 어떤 성분을 발견하지 못했다는 결과를 셀 전체에 절대적으로 없다는 결론으로 넓히지 않는 이유입니다. 자세한 단일 사례와 여러 시료에서 반복되는 경향은 각각 다른 수준의 근거를 제공합니다.적용·해석 예시05. 질량 기준과 부피 기준이 다른 순위를 줄 때가상의 셀 A가 100g·50mL에 20Wh를 저장하면 200Wh/kg과 400Wh/L입니다. B가 100g·100mL에 25Wh를 저장하면 250Wh/kg과 250Wh/L입니다. 질량 기준에서는 B가, 부피 기준에서는 A가 높습니다. 하나의 에너지밀도 숫자로 셀을 서열화하기 전에 어떤 제약을 평가하는지 정해야 한다는 단순 비교 예시입니다.분해 분석의 치수와 질량 자료는 이 두 지표가 왜 다르게 움직이는지 이해하는 단서가 됩니다. 같은 에너지라도 케이스와 빈 공간, 연결 구조가 차지하는 비중이 다르면 기준별 결과가 달라집니다. 관찰한 구조를 곧바로 장단점으로 평가하기보다 중량 제한과 공간 제한 중 어떤 목적에 연결할지 명시하면 해석이 구체화됩니다. 한 시료의 구조 분석은 모든 설계의 승자를 정하기보다 성능 숫자의 배경을 설명하는 데 유용합니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
