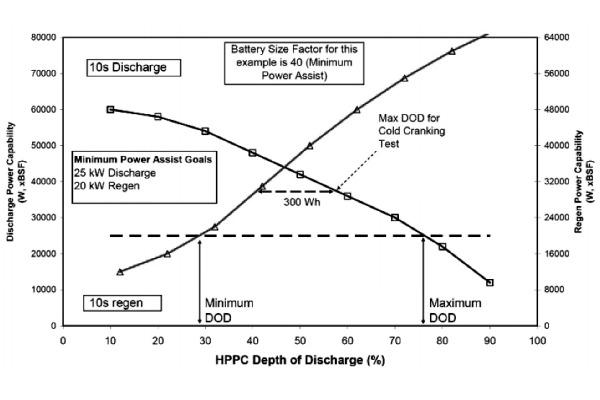

방전 깊이별 펄스 전압·전류 응답으로 저항과 출력 능력을 구하고, 초기 대비 출력·에너지 감소를 비교하는 분석 흐름을 정리합니다.소식 날짜: 2024-07-12 · 한국어 요약·해설먼저 읽는 핵심 펄스 전압 변화와 전류 변화로 저항을 산출 전압 한계를 반영해 가용 출력·에너지 범위를 평가01. 펄스 응답에서 저항을 계산HPPC는 완충에서 방전 깊이를 단계적으로 늘리며 휴지와 충전·방전 펄스를 반복합니다. 휴지 끝 전압과 펄스의 전압·전류 변화를 이용해 방전 깊이에 따른 OCV와 펄스저항을 계산하고, 셀의 상·하한 전압을 반영해 출력 능력을 평가합니다.02. 목표 출력이 허용하는 에너지 구간가용 에너지는 전체 정격 에너지가 아니라 목표 출력을 만족하면서 사용할 수 있는 구간의 에너지로 해석됩니다. HPPC의 DOD 축을 별도 방전 시험의 에너지 축과 연결하고 요구 출력선을 그리면, 그 조건을 충족하는 범위를 읽을 수 있습니다. 초기에는 충분했던 범위도 노화로 저항이 늘면 좁아질 수 있으므로 수명 말기에 필요한 여유를 함께 검토합니다. 셀 값을 시스템 수준으로 환산할 때 사용한 크기 계수와 전압 제한도 밝혀야 같은 에너지 수치가 무엇을 뜻하는지 비교할 수 있습니다.03. 초기 대비 출력·에너지 감소 추적이 결과로 목표 출력을 만족하는 사용 범위와 가용 에너지를 살펴볼 수 있습니다. 반복 평가 시에는 초기 값에 대한 출력·에너지 감소를 별도로 계산합니다. 펄스 자체가 소비한 용량도 방전 깊이에 반영해야 하며, 측정 시점과 계산 조건을 일관되게 유지해야 합니다.이해를 돕는 추가 해설04. 필요 출력이 바뀌면 가용 에너지도 달라집니다가상의 용도 A는 작은 출력을 오래 요구하고 용도 B는 큰 출력을 계속 요구한다고 해보겠습니다. 같은 전지라도 B의 요구를 만족하는 운전 구간이 더 좁을 수 있으므로, 전체 방전 에너지를 그대로 두 용도의 사용 가능량으로 볼 수는 없습니다. 출력 조건을 가로선으로 그려 성능 곡선과 만나는 구간을 찾으면 이러한 차이를 시각적으로 이해하기 쉽습니다.노화 전후의 비교에서도 단순 용량 감소와 요구 출력을 만족하는 구간의 감소를 따로 볼 수 있습니다. 총용량이 어느 정도 남아 있어도 특정 용도의 요구를 먼저 충족하지 못할 가능성이 있기 때문입니다. 따라서 수명 종료를 어떤 성능으로 정했는지 밝히면 같은 전지를 두고 다른 수명 수치가 나오는 이유가 설명됩니다. 사용 목적이 달라지면 남아 있는 에너지의 가치도 달라집니다.적용·해석 예시05. 정격 에너지 감소와 고출력 가용량 감소의 차이가상의 출력 평가에서 요구 출력을 만족하는 구간이 누적 방전 에너지 축의 10Wh부터 60Wh까지였다면 그 폭은 50Wh입니다. 사용 후 같은 기준의 구간이 15Wh부터 45Wh까지로 좁아졌다면 폭은 30Wh로 40% 줄었습니다. 전체 정격 에너지의 감소율을 계산한 예시가 아니라 특정 출력 요구를 충족하는 에너지 구간의 변화를 나타낸 계산입니다.이처럼 출력 조건을 붙이면 총용량이 상당히 남아 있는 상태에서도 해당 임무에 쓸 수 있는 범위가 더 빨리 줄 수 있습니다. 요구 출력을 낮춘 다른 용도에서는 평가가 달라질 수 있지만 자동으로 적합하다는 뜻은 아니며 그 조건의 자료가 필요합니다. 수명 말기에 남은 에너지를 설명할 때는 정격 대비 잔량과 필요한 출력을 유지하며 이용할 수 있는 양을 구분해야 사용 목적에 맞는 해석이 됩니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
