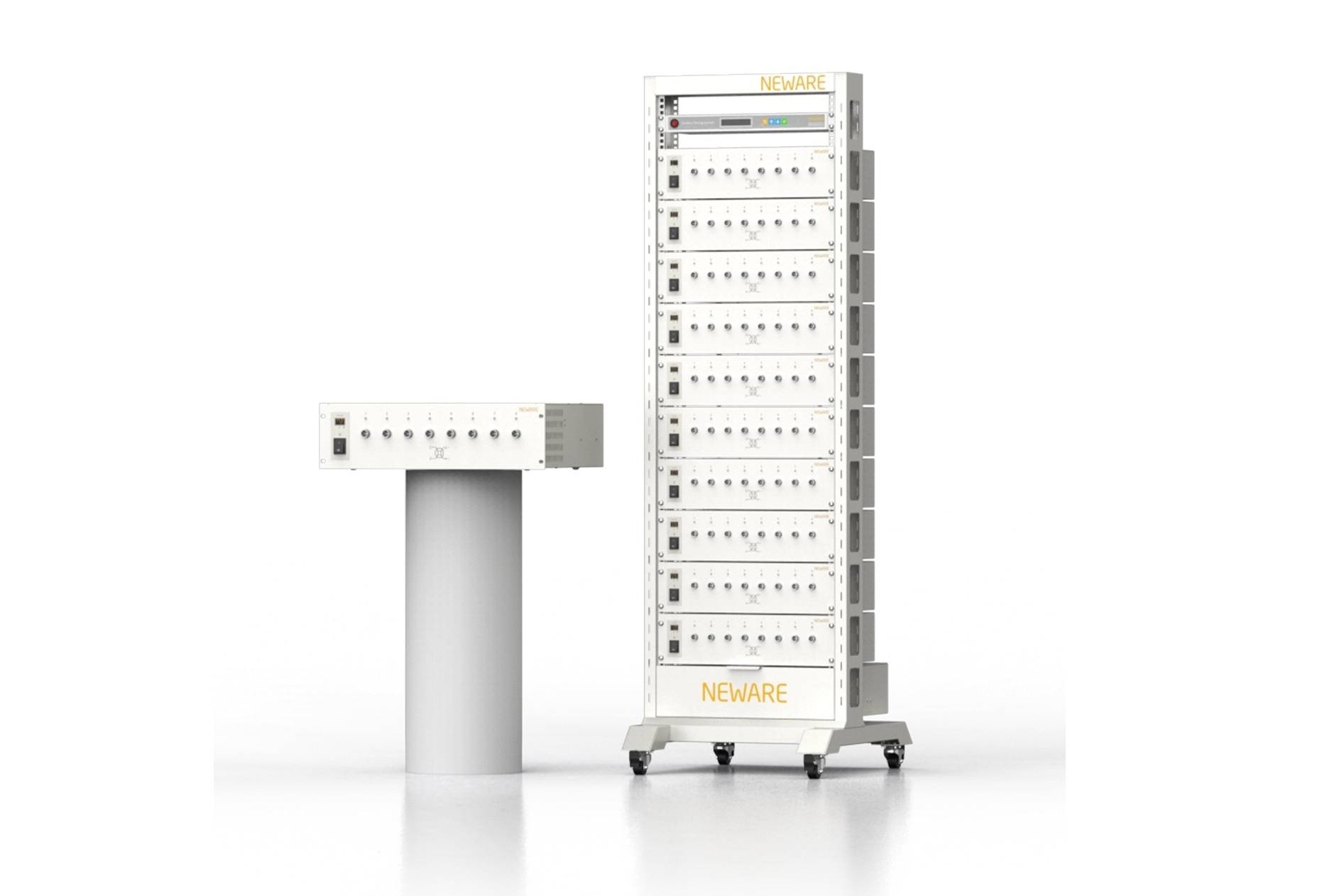

최대 5V·6A의 8채널 시험기 CT-4008Q-5V6A를 소개하고, 네 전류 범위와 BTS 기반 사이클·GITT·DCIR 분석 구성을 설명합니다.소식 날짜: 2024-08-07 · 한국어 요약·해설먼저 읽는 핵심 8개 독립 채널과 네 전류 범위를 갖춘 모듈형 구성 버튼형·파우치형·원통형의 시험 지그와 연계01. 네 범위와 독립 채널의 구성CT-4008Q-5V6A는 버튼형·파우치형·원통형 셀을 위한 최대 5V·6A 시험기로 소개되었습니다. 8개 독립 채널과 네 전류 범위를 사용해 작은 전류부터 비교적 큰 전류까지 구간별로 측정하며, 여러 장비를 랙으로 구성할 수 있습니다.02. BTS 단계·기록·보호 조건정전류 단계에서 설정 전압에 도달한 뒤 정전압 단계로 이어가는 등 시험 순서를 프로그램으로 구성할 수 있습니다. 기록 조건은 시간뿐 아니라 전압·전류 변화에 맞춰 조정하고, 단계별로 구간을 나눠 데이터 밀도를 달리하는 기능이 소개됩니다. 전압·전류·용량의 상하한과 지연 조건을 시험 절차와 함께 설정하면 정상 종료와 보호 동작을 구분해 볼 수 있습니다. 보조 온도·전압 채널을 추가할 때는 주 채널과 시간축을 맞춰 전기적 변화와 발열의 관계를 분석하는 구성이 가능합니다.03. 시험 종류와 주변 계측 확장BTS와 연동해 사이클 수명, 율특성, 펄스, GITT와 DCIR 시험을 구성하고 dQ/dV 곡선을 분석할 수 있습니다. 2024년 소개 사양과 현재 공급 구성은 구분해야 하므로 실제 시험 전에는 선택한 모델의 전류 범위·정확도·기록 주기와 사용할 지그를 함께 확인합니다.이해를 돕는 추가 해설04. 전류 범위의 경계에서 이어지는 기록 보기여러 전류 범위를 쓰는 계측에서는 작은 신호의 구분 능력뿐 아니라 범위가 바뀌는 지점의 기록도 살펴볼 수 있습니다. 전류가 경계를 지날 때 그래프에 작은 차이가 나타난다면 셀 반응인지 측정 경로의 변화인지 구분할 질문이 생깁니다. 알려진 기준 조건의 결과와 범위 전환 기록을 함께 보면 데이터의 연속성을 검토하는 데 도움이 됩니다.시험 단계별로 필요한 기록 밀도를 다르게 정하는 것도 생각해 볼 수 있습니다. 빠르게 변하는 구간에는 촘촘한 자료가 필요하지만 오랫동안 안정적인 구간까지 같은 밀도를 유지하면 데이터 양만 크게 늘 수 있습니다. 그렇다고 저장량을 줄이는 것이 우선 목표가 되어서는 안 됩니다. 나중에 계산할 지표가 어떤 시점을 요구하는지 먼저 정하면 기록 설정과 분석 목적을 연결할 수 있습니다.적용·해석 예시05. 전체 범위 기준 정확도를 작은 전류에 적용하기가상의 계측 사양을 전체 범위의 ±0.1%라고 두겠습니다. 범위가 10A이면 이 항목은 ±10mA이고, 1A이면 ±1mA입니다. 같은 100mA 신호에 대해 각각 10%와 1%에 해당합니다. 다른 오차를 제외한 단순 계산으로, 같은 백분율 표시라도 기준 범위가 달라지면 작은 신호에서의 의미가 달라진다는 예시입니다.실제 사양에는 읽음값에 비례하는 항목이나 온도 조건 등 다른 요소가 포함될 수 있으므로 전체 식을 확인해야 합니다. 분해능이 작다는 정보만으로 정확도까지 같은 수준이라고 판단할 수도 없습니다. 필요한 전류를 범위의 어느 위치에서 읽는지 표시하면 최대 전류 능력과 미세전류 구분 능력을 별도로 검토할 수 있습니다. 여러 범위를 갖춘 계측을 이해할 때는 범위의 개수보다 각 구간에서 해석할 수 있는 신호 크기를 연결하는 편이 유용합니다.관련 안내읽은 내용을 실제 시험으로소재·코인셀 연구 ↗셀 성능·수명 평가 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
