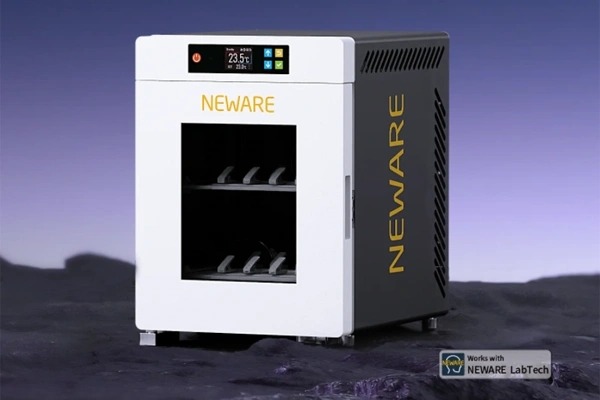

25 L 소형 챔버에 시험 채널과 온도 제어를 연결해 파우치·코인셀을 평가하는 WHW-25의 구조와 BTS 연동을 소개합니다.소식 날짜: 2024-03-19 · 한국어 요약·해설먼저 읽는 핵심 25 L 내부 공간과 16채널 배치 소개 BTS에서 온도 설정과 전지 시험을 함께 관리01. 연구실용 소형 온도 시험 공간WHW-25는 파우치·코인셀 시험을 위한 소형 항온 챔버로 소개됐습니다. 2024년 제시 사양은 용적 25 L, 내부 280×250×330 mm, 외부 360×450×500 mm와 중량 40 kg입니다. 16개 시험 채널을 배치해 소규모 연구와 비교 실험에 활용하는 구성으로, 챔버 크기와 실제 시료·배선 공간을 함께 검토할 수 있습니다.02. 단열과 냉각·가열 제어외부 강판과 내부 스테인리스 사이에는 40 mm 폴리우레탄 단열층을 두고 반도체 냉각·가열 모듈의 출력을 제어합니다. 내부 공기 순환과 제어 알고리즘으로 설정 온도에 접근하고 유지하는 방식입니다. 소형 공간의 온도 안정성은 전기화학 데이터의 비교에 영향을 주므로 시료의 배치와 시험 중 발생하는 열도 함께 고려하는 구조입니다.03. BTS 연결과 운용 보호 기능채널선과 통신선으로 챔버·충방전기·컴퓨터를 연결해 BTS에서 온도 설정과 전지 시험을 관리합니다. 터치 화면을 통한 조작과 과온 보호, 전기적 보호 및 순환팬 이상 감시가 소개된 기능입니다. 전기 시험과 온도 제어의 연결은 작업을 단순하게 하지만 실제 시험 시작은 시료 조건에 맞춰 설정해야 하며, 장비 소개의 사양은 개별 구성과 함께 확인할 항목입니다.이해를 돕는 추가 해설04. 설정 온도와 시료의 상태를 구분해 기록항온 챔버를 이용한 결과를 해석할 때는 화면에 표시된 온도와 시험 시료가 경험한 온도를 같은 정보로 간주하지 않는 관점이 필요합니다. 시료의 크기와 배치, 주변 공기 흐름에 따라 온도 변화의 시간 경과가 다를 수 있기 때문입니다. 비교 구상에서는 온도를 바꾼 시각과 전기적 시험을 시작한 시각을 구별해 남기면 조건의 차이를 설명하기 쉬워집니다.시료 수를 늘렸을 때의 결과를 기존 시험과 비교한다면 공간 활용만 달라졌다고 가정하지 않고 배치 변화도 기록할 수 있습니다. 같은 설정이라도 비교에 사용한 시료 위치와 관측 조건이 달랐는지 살펴보는 것입니다. 챔버의 표시값, 시험 일정, 시료 정보를 연결해 두면 작은 장비에서 얻은 결과를 반복할 때 필요한 조건을 더 분명히 전달할 수 있고 온도 효과의 해석도 일관되게 유지할 수 있습니다.적용·해석 예시05. 시료 개수가 같아도 챔버의 열부하는 달라집니다가상의 시료 16개가 각각 0.2 W의 열을 내면 합계는 3.2 W이고, 각각 0.8 W라면 12.8 W입니다. 시료 수와 공간은 같아도 발생하는 열은 네 배가 됩니다. 이는 특정 챔버나 전지의 발열 사양이 아니라, 채널을 채웠다는 정보만으로 내부 열 조건을 설명할 수 없음을 보여주는 단순 합산 예시입니다.챔버 결과를 비교할 때 빈 상태에서의 기록과 시료가 운전 중인 기록을 구별하면 온도 제어가 실제로 맡은 과제가 드러납니다. 여러 채널의 높은 부하 구간이 동시에 겹쳤는지도 같은 시간축에서 살펴볼 수 있습니다. 설정 온도와 시료 상태를 구분한 데서 한 단계 더 나아가 열이 발생한 시간과 위치를 연결하면, 같은 배치에서도 프로그램에 따라 온도 응답이 달라진 이유를 보다 구체적으로 설명할 수 있습니다.관련 안내읽은 내용을 실제 시험으로온도 연동 시험 ↗환경 시험 챔버 ↗PDF 사양서 찾기 ↗시험 구성 문의 ↗기술·새소식 전체 글 보기
