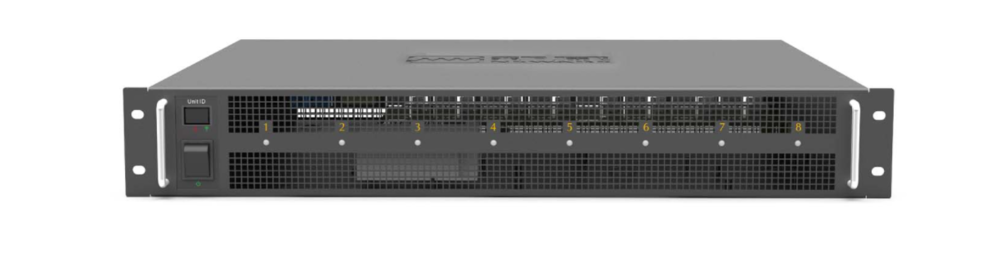

SMB Smart Battery Test System

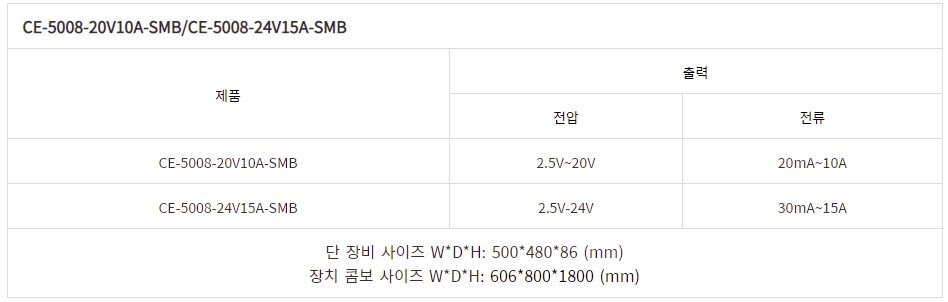

CE-5008-20V10A-SMB/CE-5008-24V15A-SMB

CE-5008-20V10A-SMB는 스마트 배터리의 테스트, 연구 및 개발 부서를 위해 특별히 제작 된 다기능 테스트 장비입니다.

각 채널은 서로 다른 테스트를 위해 독립적으로 실행할 수 있습니다. 테스트용 소프트웨어, 데이터 분석 소프트웨어 및 그래픽 처리 소프트웨어를 사용하여 고정밀 테스트 프로세스가 완성 됩니다.

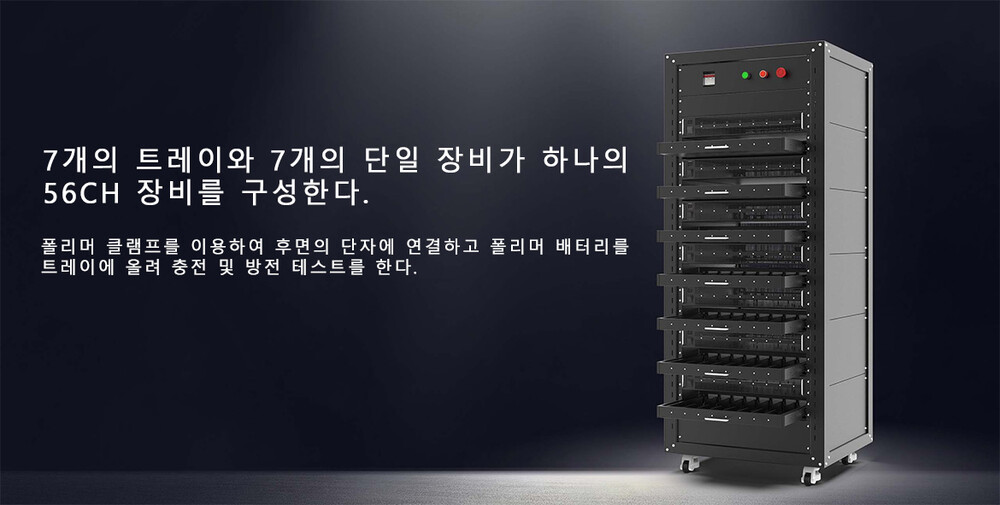

▐ 폴리머 클램프 및 복합지그 적용가능

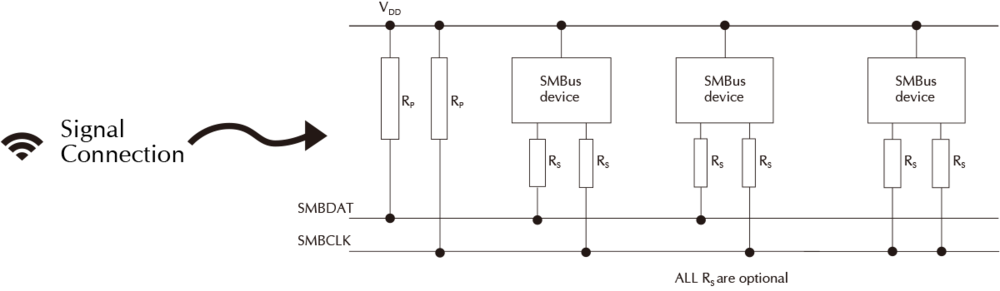

▐ SMBus 프로토콜을 통해 배터리와 통신하고 SMBus 데이터를 읽고 데이터를 분석

▐ 배터리 수명 테스트, 지능형 배터리 데이터 분석, 품질 관리

▐ 각 채널에 대한 독립적인 프로그래밍 제어: CVC, CCC, CCD, CRD, CPD 등

▐ 과전압, 과전류 및 열 보호 조치를 포함한 다양한 보호 상태 제어 및 실시간 상태 모니터링 기능

Spec PDF



제품소개

제품 개요



제품 디자인



▐   높은 정밀도 · 고주파수· 높은 샘플링

0.02% 정밀도 및 100Hz 데이터 수집 주파수와 각 채널이 독립적으로 제어되므로 스마트 배터리 테스트에 가장 적합합니다.






▐  아름다운 외관

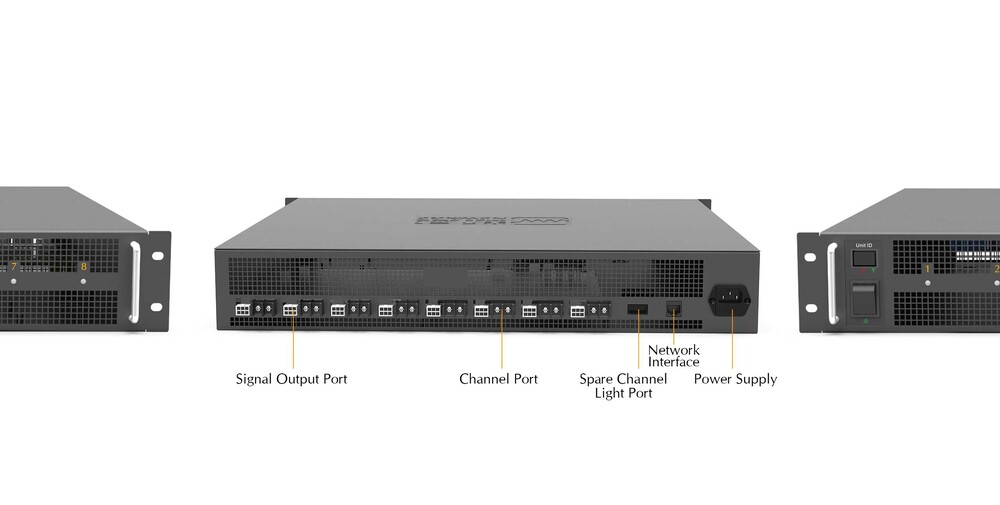

플러그는 모두 뒷면에 있습니다.

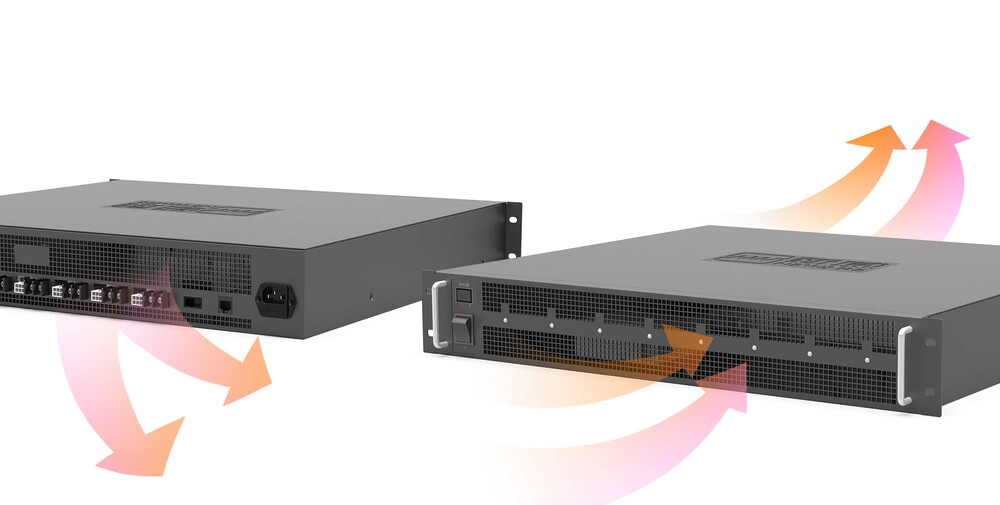

▐  냉각 시스템



앞뒤 통풍 설계로 방열 시스템의 효율을 높여줍니다.



▐  SMBus가 있는 스마트 배터리 충방전기

스마트 배터리 팩의 테스트 수요에 맞춰 설계된 테스트 장비입니다.일반적인 배터리 테스트 기능 외에도 SMBus 통신 프로토콜을 통해 스마트 배터리에서 제어 회로와 통신하여 스마트 배터리에서 배터리 데이터를 획득할 수 있으며, 생산 제조 정보와 실시간 샘플링 데이터를 포함하며, 상위 기기로 전송하여 모니터링, 기록, 데이터 리포트를 생성할 수 있습니다.




스마트 배터리 팩 테스트를 위해 특별히 설계된 충방전기입니다.







소프트웨어



dQ/dV

곡선에 피크가 나타나는 곳은 충방전 곡선에 전압 플랫폼이 있음을 나타납니다. 서로 다른 피크는 다른 전기화학 반응을 나타납니다.




조건 스텝

여러 테스트 응용 중에서 여러 조건을 동시에 판단하여 서로 다른측정 결과에 따라 각기 다른 동작에 응답해야 합니다. 스텝이 만족하는 조건은 복합 선택 프로그래밍 방식입니다.



다중 장비를 제어 가능

BTS Server는 교환기를 통해 다중 장비(테스트 장비, 자동프레스)에 대한 통신 제어를 합니다.



슈퍼커패시터 테스트

Operating Voltage가 설정 가능되며 소프트웨어는 자동으로 용량 값(C)을 계산하는 기능을 가지고 있습니다.



0V 테스트로 방전

배터리를 0V까지 강제 방전할 수 있으며, 각종 배터리 팩 안전 테스트, 파괴 테스트 및 기타 테스트에 적용할 수 있습니다.




CCCV 충전/방전 모드

CCCV Charge/Discharge는 하나의 작업 스텝(work step)로 통합되며 CC Charge/Discharge는 설정된 전압값에 도달한 후 끊김 없이 CV모드로 전환될 수 있습니다.
