NEWARE 대전력 배터리 팩 충방전기 CE-7002-1000V200A-300KW-R28GC

전체 제품›모듈·팩 충방전기›CE-7002-1000V200A-300KW-R28GC

제품 구성 예시NEWARE확대 보기 ＋

NEWARE · 모듈·팩 충방전기

CE-70021000V200A-300KW-R28GC

모듈 전압과 출력에 맞춘 시험 구성

뉴웨어 CE-7002-1000V200A-300KW-R28GC 모델은 대전력 배터리 팩 평가를 위한 충방전 시험 시스템입니다. 전압 범위와 시험 파형, BMS 통신 조건에 맞춰 시험 구성을 검토합니다.

제품 구성

고전압 배터리 팩 시험 구성

주요 특징

다중 전압 범위와 데이터 분석

시험 활용

펄스·운용 파형 시뮬레이션 및 DBC 설정

PDF 사양서 ↓제품 상담 ↗

제품 특징 01

고전압 배터리 팩 시험 구성

제품 특징 02

다중 전압 범위와 데이터 분석

제품 특징 03

펄스·운용 파형 시뮬레이션 및 DBC 설정

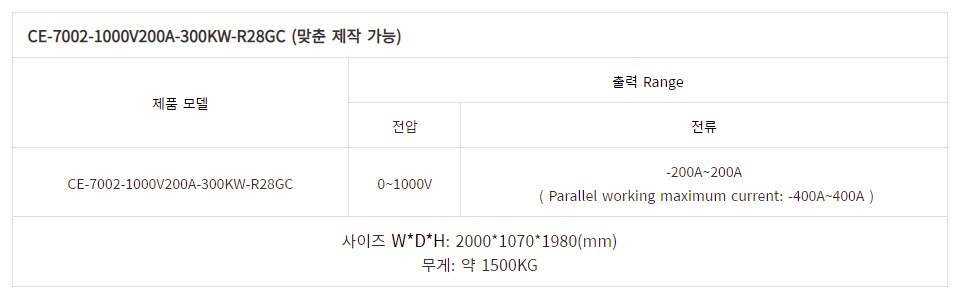

Spec PDF

제품소개

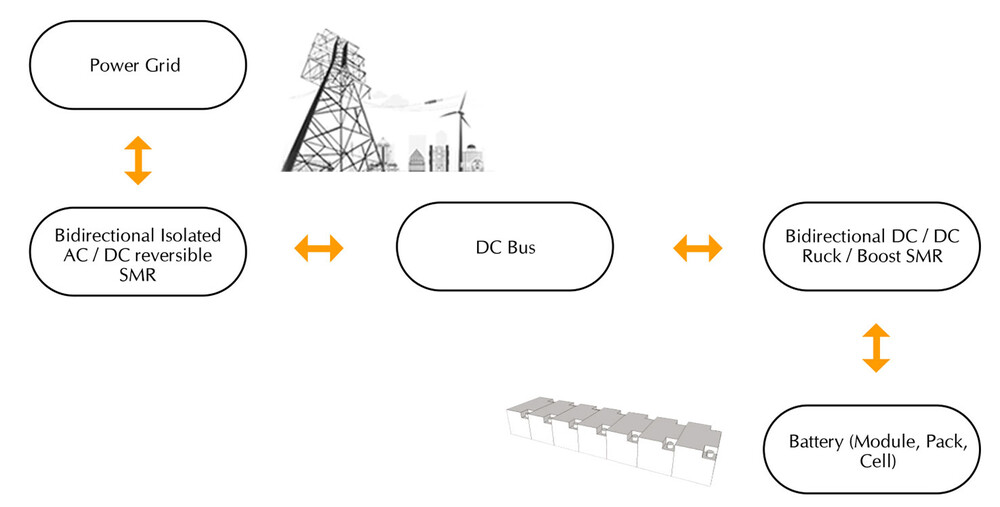

제품 개요

제품 디자인

▐  강력한 데이터 분석 소프트웨어

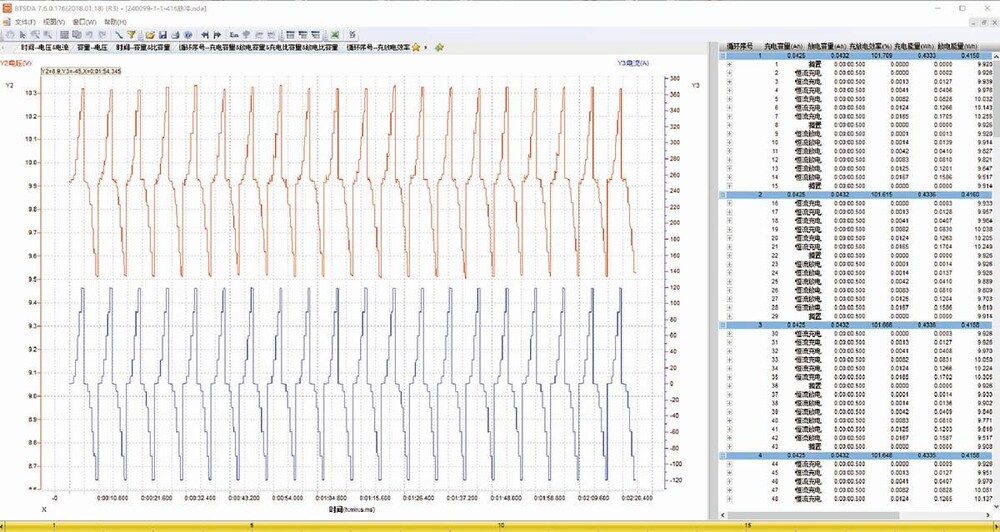

시뮬레이션 테스트 그래프

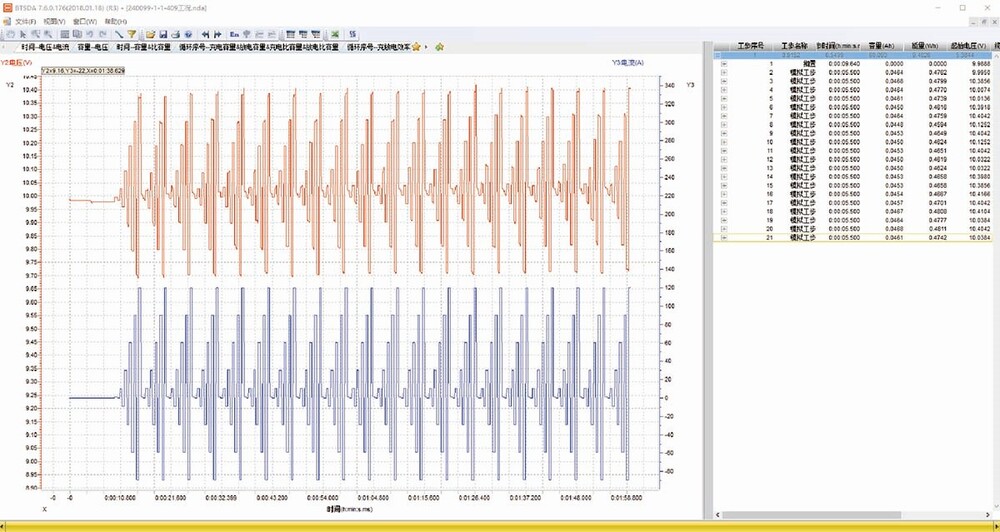

     펄스 테스트 그래프

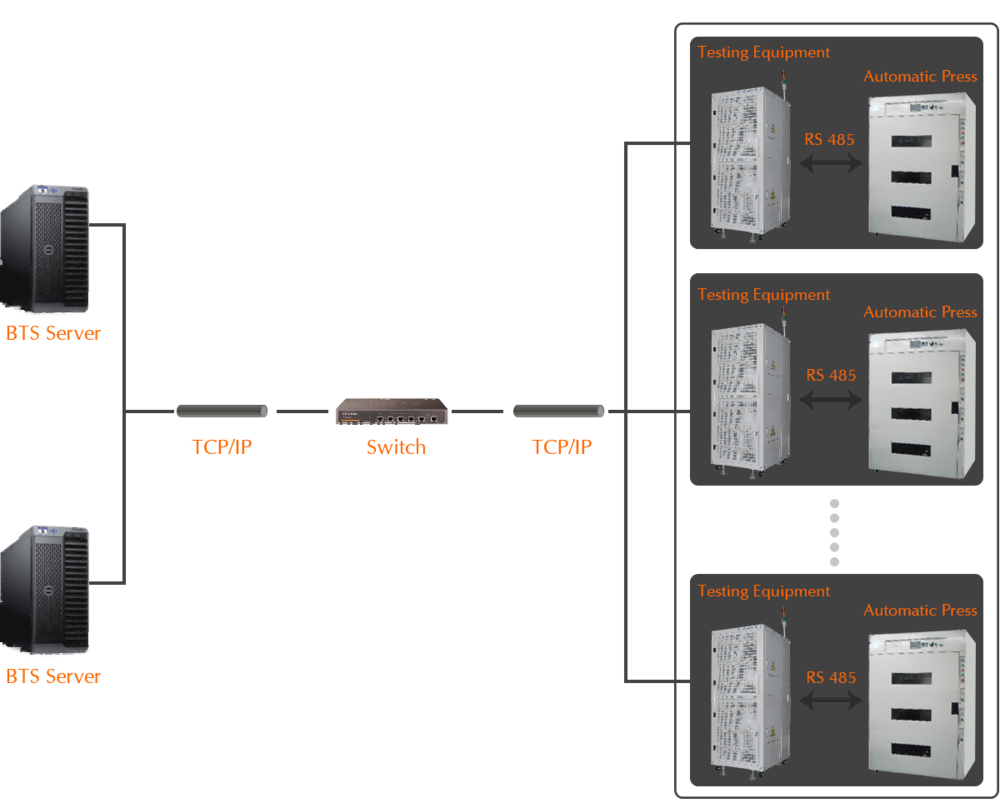

▐  네트워크 구성 모드

▐  디지털 신호 프로세서가 핵심인 디지털 회로를 채택합니다

디지털 신호 프로세서의 외장 자원과 고속의 디지털 연산 처리 능력을 통해 데이터 처리와 시스템 제어의 수요를 만족시킬 수 있도록 하고, 검출할 아날로그와 디지털 신호를 MCU에 보내고, 나머지 대부분의 작업을 소프트웨어에서 수행하도록 합니다.

소프트웨어

조건 스텝

여러 테스트 응용 중에서 여러 조건을 동시에 판단하여 서로 다른측정 결과에 따라 각기 다른 동작에 응답해야 합니다. 스텝이 만족하는 조건은 복합 선택 프로그래밍 방식입니다.

다중 장비를 제어 가능

BTS Server는 교환기를 통해 다중 장비(테스트 장비, 자동프레스)에 대한 통신 제어를 합니다.

0V 테스트로 방전

배터리를 0V까지 강제 방전할 수 있으며, 각종 배터리 팩 안전 테스트, 파괴 테스트 및 기타 테스트에 적용할 수 있습니다.

CCCV 충전/방전 모드

CCCV Charge/Discharge는 하나의 작업 스텝(work step)로 통합되며 CC Charge/Discharge는 설정된 전압값에 도달한 후 끊김 없이 CV모드로 전환될 수 있습니다.

DBC 형식파일편집 가능

소프트웨어는 DBC 파일 도입/ 편집/ 내보내기의 기능을 가지고 있습니다. DBC 합의문서 편집만으로 통신이 가능하고 소프트웨어가 유연하고 실용적입니다.

작업 상황 모의 테스트

Road Spectrum파일(Excel&txt 형식)을 로딩하여 배터리팩을 실제 사용하는 환경에 대한 시뮬레이션을 실시하여 배터리팩의 실제 사용할 때의 성능을 미리 알 수 있습니다.

펄스 테스트 모드

펄스（PULSE） 테스트는 최소 100ms 펄스 폭이 설정될 수 있으며, 빠른 전류/출력 변화에 따른 배터리 성능을 알 수 있습니다.

견적문의

CE-7002-1000V200A-300KW-R28GC

BTS 소프트웨어

도입 전, 자주 확인하는 내용

사진은 제품 또는 제품군의 구성 예시입니다. 랙·지그·케이블·PC와 주변 장비의 포함 범위는 주문 사양과 견적 구성에서 확인합니다.

최대·최소 전압, 지속·순간 전류와 시험 시간을 정리합니다. 장비의 입력 전원, 설치 공간 및 케이블 동선을 확인합니다. 필요한 수량과 설치 일정을 함께 알려주시면 구체적으로 검토할 수 있습니다.
