NEWARE 전기차·ESS 배터리 충방전기 CE-7004-150V120A-R28

전체 제품›모듈·팩 충방전기›CE-7004-150V120A-R28

제품 구성 예시NEWARE확대 보기 ＋

NEWARE · 모듈·팩 충방전기

CE-7004150V120A-R28

모듈 전압과 출력에 맞춘 시험 구성

뉴웨어 CE-7004-150V120A-R28 모델은 전기차와 에너지저장장치 배터리 평가를 위한 충방전 시험 시스템입니다. 다중 범위 시험과 실제 운용 조건을 반영한 시뮬레이션 구성을 지원합니다.

제품 구성

전기차·전동공구·ESS 배터리 시험

주요 특징

다중 범위 및 펄스 시험 구성

시험 활용

DBC 설정과 운용 파형 시뮬레이션

PDF 사양서 ↓제품 상담 ↗

제품 특징 01

전기차·전동공구·ESS 배터리 시험

제품 특징 02

다중 범위 및 펄스 시험 구성

제품 특징 03

DBC 설정과 운용 파형 시뮬레이션

Spec PDF

제품소개

제품 개요

제품 디자인

▐  응용 분야

전기 자동차용  배터리, 전기 자전거용  배터리, 전원 공구용  배터리, 에너지 저장장치  배터리

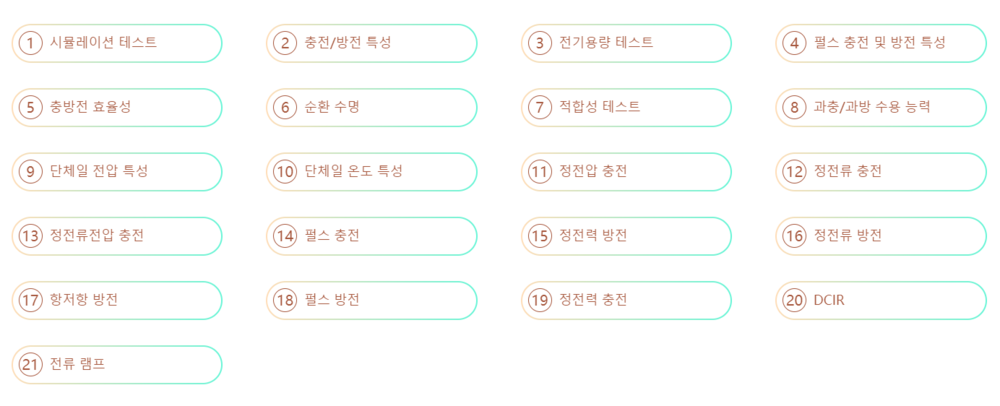

▐  강력한 테스트 모드

▐  장비 통합 제어 가능

▐  맞춤 제작 가능, 전원 모듈화 설계

▐  90%이상 에너지 절약

뛰어난 전력 피드백 기술, 에너지 절약 효율성이 90%이상입니다. 배터리 방전 시 에너지는 재활용되어 다른 채널에서 충전에 사용될 수 있습니다. 에너지 잉여가 있으면 그리드로 다시 공급될 수 있습니다.

소프트웨어

조건 스텝

여러 테스트 응용 중에서 여러 조건을 동시에 판단하여 서로 다른측정 결과에 따라 각기 다른 동작에 응답해야 합니다. 스텝이 만족하는 조건은 복합 선택 프로그래밍 방식입니다.

다중 장비를 제어 가능

BTS Server는 교환기를 통해 다중 장비(테스트 장비, 자동프레스)에 대한 통신 제어를 합니다.

0V 테스트로 방전

배터리를 0V까지 강제 방전할 수 있으며, 각종 배터리 팩 안전 테스트, 파괴 테스트 및 기타 테스트에 적용할 수 있습니다.

CCCV 충전/방전 모드

CCCV Charge/Discharge는 하나의 작업 스텝(work step)로 통합되며 CC Charge/Discharge는 설정된 전압값에 도달한 후 끊김 없이 CV모드로 전환될 수 있습니다.

DBC 형식파일편집 가능

소프트웨어는 DBC 파일 도입/ 편집/ 내보내기의 기능을 가지고 있습니다. DBC 합의문서 편집만으로 통신이 가능하고 소프트웨어가 유연하고 실용적입니다.

작업 상황 모의 테스트

Road Spectrum파일(Excel&txt 형식)을 로딩하여 배터리팩을 실제 사용하는 환경에 대한 시뮬레이션을 실시하여 배터리팩의 실제 사용할 때의 성능을 미리 알 수 있습니다.

펄스 테스트 모드

펄스（PULSE） 테스트는 최소 100ms 펄스 폭이 설정될 수 있으며, 빠른 전류/출력 변화에 따른 배터리 성능을 알 수 있습니다.

견적문의

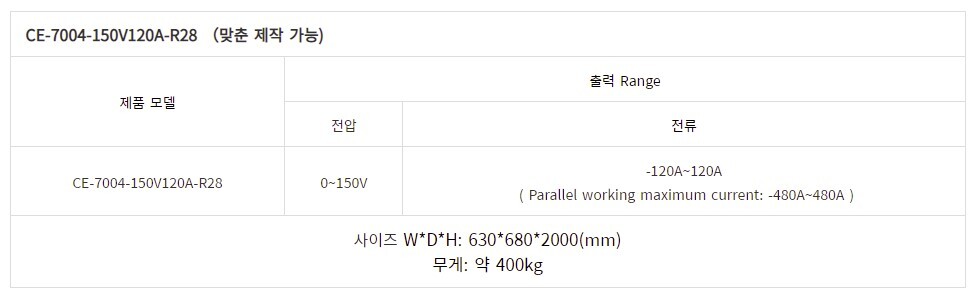

CE-7004-150V120A-R28

BTS 소프트웨어

도입 전, 자주 확인하는 내용

사진은 제품 또는 제품군의 구성 예시입니다. 랙·지그·케이블·PC와 주변 장비의 포함 범위는 주문 사양과 견적 구성에서 확인합니다.

최대·최소 전압, 지속·순간 전류와 시험 시간을 정리합니다. 장비의 입력 전원, 설치 공간 및 케이블 동선을 확인합니다. 필요한 수량과 설치 일정을 함께 알려주시면 구체적으로 검토할 수 있습니다.
