NEWARE 4레인지 소재 연구용 충방전기 CT-4008Q-5V100mA-124
CT-4008Q-5V100mA-124
NEWARE CT-4008Q-5V100mA-124 셀 충방전기. 전압 범위 CV 출력10mV~5V; 최소 방전-5V. PDF 사양서 및 국내 기술 상담.
전압 범위 · CV 출력 10mV ~ 5V 최소 방전 전압 −5V
전류 범위 · 4레인지 0.2μA ~ 0.1mA / 0.1 ~ 1mA 1 ~ 10mA / 10 ~ 100mA
채널 수 · 8채널 / 유닛
정확도 · 전압·전류 ±0.01% F.S.
기록 빈도·주기 · 100Hz · 최소 10ms ΔV 5mV · ΔI 40mA
최소 펄스 폭 · 500ms
응답 시간 · 최대 상승 시간 1.5ms
사용·보관 온도 · 작동 0 ~ 40℃ 보관 −10 ~ 50℃
전압 범위 · CV 출력 10mV ~ 5V 최소 방전 전압 −5V
전류 범위 · 4레인지 0.2μA ~ 0.1mA / 0.1 ~ 1mA 1 ~ 10mA / 10 ~ 100mA
채널 수 · 8채널 / 유닛
정확도 · 전압·전류 ±0.01% F.S.
기록 빈도·주기 · 100Hz · 최소 10ms ΔV 5mV · ΔI 40mA
최소 펄스 폭 · 500ms
응답 시간 · 최대 상승 시간 1.5ms
사용·보관 온도 · 작동 0 ~ 40℃ 보관 −10 ~ 50℃
NEWARE CT-4008Q-5V100mA-124 셀 충방전기. 전압 범위 CV 출력10mV~5V; 최소 방전-5V. PDF 사양서 및 국내 기술 상담.

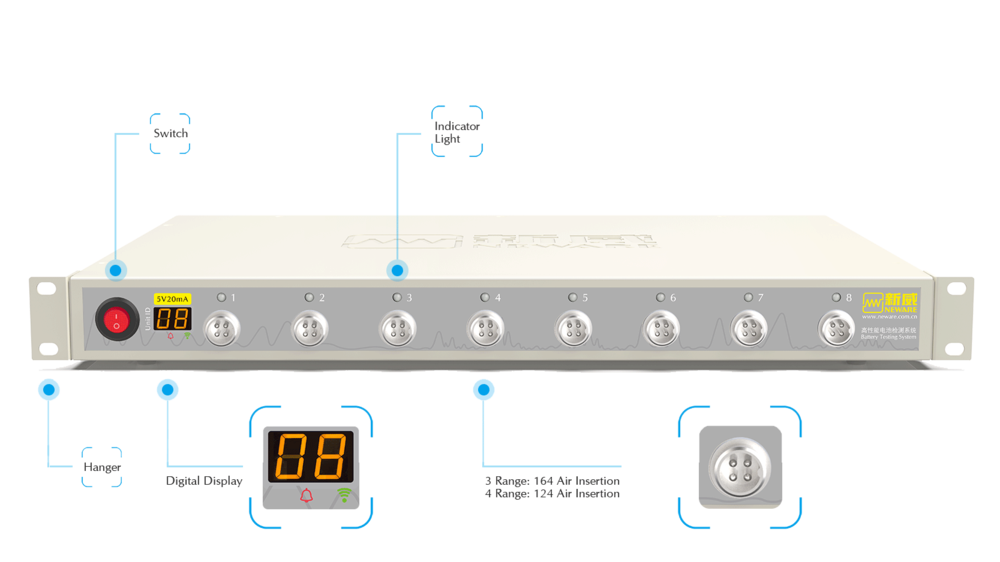

01 / 정밀한 전류 설정
4레인지 전류 제어
미세 전류 영역의 시험
작은 용량의 시료를 낮은 전류로 시험할 때 검토하는 범위입니다. 목표 전류뿐 아니라 시료 용량과 충방전 종료 조건을 함께 정합니다.
전압·전류 정확도 ±0.01% F.S. · F.S.는 해당 측정 범위의 최대값을 뜻합니다.
02 / 시험과 데이터 해석
시험별 활용과 데이터 분석
사이클에 따른 용량 변화방전 용량
시험 원리를 설명하는 예시 곡선입니다. 실제 측정 데이터가 아닙니다.
TEST 01
반복할수록 달라지는 셀의 용량을 살펴봅니다.
같은 충방전 조건을 반복하며 사이클별 용량과 효율의 변화를 비교합니다. 초기 성능뿐 아니라 시험이 진행되는 동안의 변화 추세를 함께 확인합니다.
- 살펴볼 데이터
- 충·방전 용량, 용량 유지율, 쿨롱 효율
- 조건 설정 포인트
- 비교할 시료의 전류, 종료 전압, 휴지 시간과 온도 조건을 맞춥니다.
시험 목적에 맞춰 기록 조건과 분석 방법을 정합니다. GITT 해석은 펄스·휴지 조건과 적용 가정을 함께 검토하세요.
03 / 유닛에서 시스템으로
시험 규모에 맞는 시스템 구성

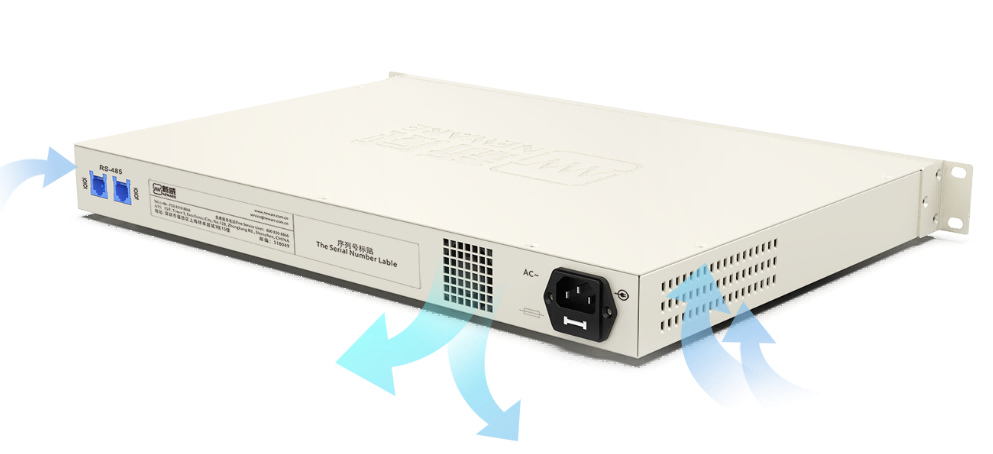

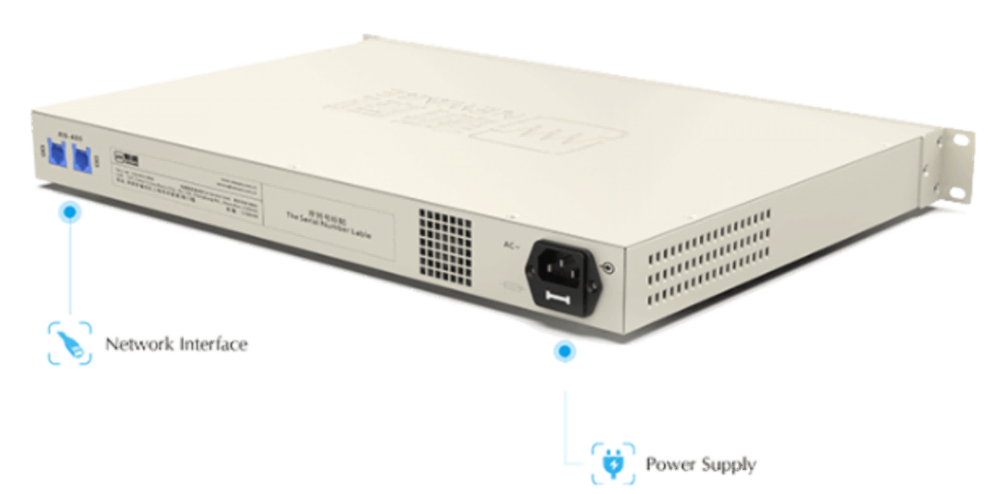

공간을 고려한 1U 본체
낮은 높이의 유닛을 조합해 설치 공간과 필요한 시험 채널 수에 맞춰 구성합니다.
여러 시료를 위한 랙 구성
랙에 여러 유닛을 배치할 수 있습니다. 총 채널 수, 배선, 지그의 접근성을 함께 검토합니다.
03
시험 환경도 함께 준비하세요.
셀 형태에 맞는 지그를 선택하고, 온도 관리가 필요한 시험은 챔버 구성을 함께 상담합니다. PC·제어장치·랙·지그·챔버의 포함 범위는 견적 구성에 따라 확인합니다.
| 전압 범위 | CV 출력 10mV ~ 5V 최소 방전 전압 −5V |
|---|---|
| 전류 범위 | 4레인지 0.2μA ~ 0.1mA / 0.1 ~ 1mA 1 ~ 10mA / 10 ~ 100mA |
| 채널 수 | 8채널 / 유닛 |
| 정확도 | 전압·전류 ±0.01% F.S. |
| 기록 빈도·주기 | 100Hz · 최소 10ms ΔV 5mV · ΔI 40mA |
| 최소 펄스 폭 | 500ms |
| 응답 시간 | 최대 상승 시간 1.5ms |
| 사용·보관 온도 | 작동 0 ~ 40℃ 보관 −10 ~ 50℃ |
05 / 자료와 국내 지원
다운로드와 기술자료
관련 기술자료
GITTGITT 시험의 원리
펄스와 휴지 구간의 전압 변화는 어떻게 해석할까요?
자세히 읽기 ↗
DCIRDCIR 측정과 해석
측정 시점과 시험 조건이 저항값에 미치는 영향을 살펴보세요.
자세히 읽기 ↗
dQ/dVdQ/dV 곡선 읽기
피크의 위치와 모양에서 반응과 열화의 단서를 찾습니다.
자세히 읽기 ↗도입 전, 자주 확인하는 내용
100Hz 기록과 1.5ms 응답 시간은 어떻게 다른가요?
100Hz는 초당 기록하는 데이터 빈도이며, 10ms는 해당 시간 간격입니다. 응답 시간은 장비의 전류가 목표값에 도달하는 동작 특성을 나타냅니다. 데이터 기록 간격과 장비 응답은 서로 다른 항목이므로 시험 조건에 맞춰 각각 확인해야 합니다.
사진 속 랙과 지그가 기본으로 포함되나요?
사진은 여러 유닛을 조합한 구성 예시입니다. 본체 수량, 랙, 지그, PC와 제어장치의 포함 범위는 주문 구성에 따라 달라집니다. 필요한 동시 시험 수량과 셀 형태를 알려주시면 함께 검토합니다.
견적 문의 시 어떤 정보를 준비하면 좋을까요?
시험할 셀의 형태와 용량, 전압·전류 범위, 동시에 시험할 시료 수를 알려주세요. 사이클·펄스 등 시험 목적과 온도 관리 필요 여부도 함께 전달해 주시면 장비와 주변 구성을 검토하는 데 도움이 됩니다.
