NEWARE 폴리머 셀 충방전기 CT-4008T-5V6A/12A-S1

전체 제품›셀 충방전기›CT-4008T-5V6A/12A-S1

제품 구성 예시NEWARE확대 보기 ＋

NEWARE · 셀 충방전기

CT-4008T5V6A/12A-S1

셀의 충방전 특성을 살펴보는 시험 장비

뉴웨어 CT-4008T-5V6A/12A-S1 모델은 폴리머 셀의 충방전 특성을 평가하기 위한 배터리 시험 시스템입니다. 6A와 12A 모델, 전류 범위 및 시험 채널 구성에 맞춰 장비를 선택할 수 있습니다.

제품 구성

5V·6A 및 5V·12A 모델 구성

주요 특징

3레인지 전류 제어

시험 활용

8채널 독립 운용 및 랙·트레이 구성

PDF 사양서 ↓제품 상담 ↗

제품 특징 01

5V·6A 및 5V·12A 모델 구성

제품 특징 02

3레인지 전류 제어

제품 특징 03

8채널 독립 운용 및 랙·트레이 구성

Spec PDF

제품소개

제품 개요

제품 디자인

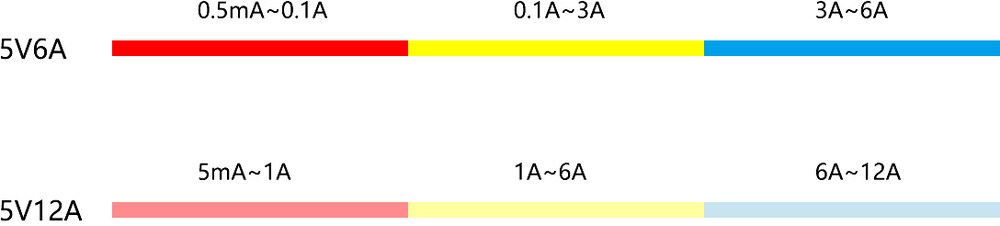

▐   3레인지 전류 테스트 범위 CT-4000-5V6A/12A

선진적인 배터리 연구에서 채택한 다양한 요구 사항을 충족하기 위해 이 장비는 일관된 정밀도를 유지하기 위해 사용자 설정에 따라 전류 범위를 자동으로 전환할 수 있으며 추가 하드웨어를 장착하여 많은 옵션 기능을 제공할 수 있습니다.

CT-4008-5V6A-S1는 표준 전류 제어 범위가 0.5mA~0.1A, 0.1A~3A, 3A~6A인 다중 전류 범위 채널로 구성되어 있고 CT-4008-5V12A-S1는 표준 전류 제어 범위가 5mA~1A, 1A~6A, 6A~12A인 다중 전류 범위 채널로 구성되어 있습니다.

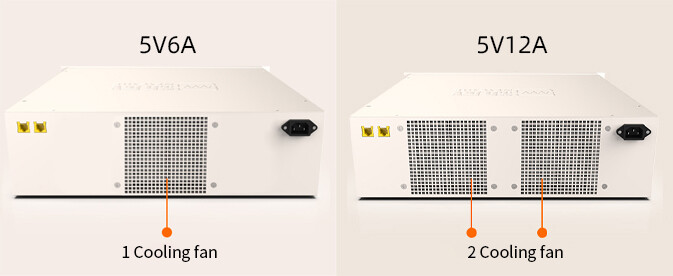

▐  5V6A와 5V12A의 차이점 알아보기

환기 설계만으로 구분이 가능합니다.

5V6A는 1개의 팬을 사용하지만 5V12A는 2개의 팬을 사용합니다.

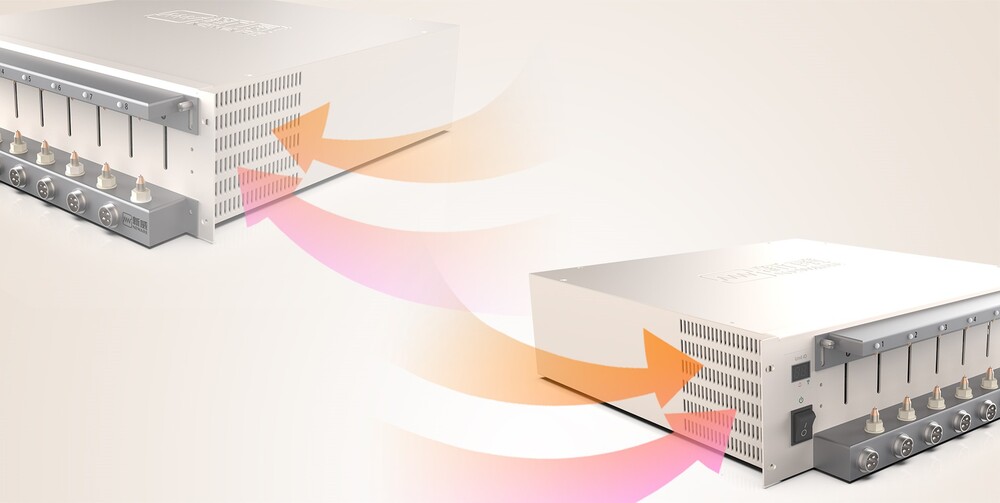

▐  안전하고 효율적인 냉각 시스템

NEWARE의 새로운 냉각 시스템은 이전보다 안전하고 효율이 높습니다. 에어덕트가 장비의 좌우 절반을 차지하고 있어 우수한 냉각 효과가 있습니다. 장비 내구성에 큰 역할을 합니다.

CT-4008-5V6A는 BTS 소프트웨어에 따라 1~8개의 테스트 채널을 제어하는 것이 가능합니다. 각 테스트 채널은 독립적으로 동작합니다. 때문에 서로 다른 테스트를, 각각의 채널에서 동시에 실행할 수 있으며 독립적으로도 할 수 있습니다.

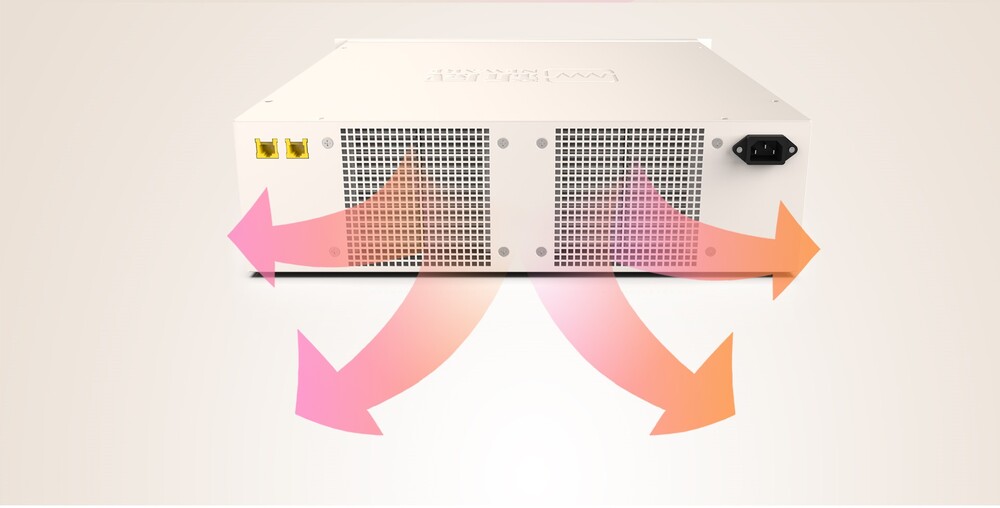

▐  정사각형 에어 아웃렛

5V6A와 비교하여 5V12A는 열을 발산하기 위해 2개의 정사각형 팬을 사용하고 있습니다.

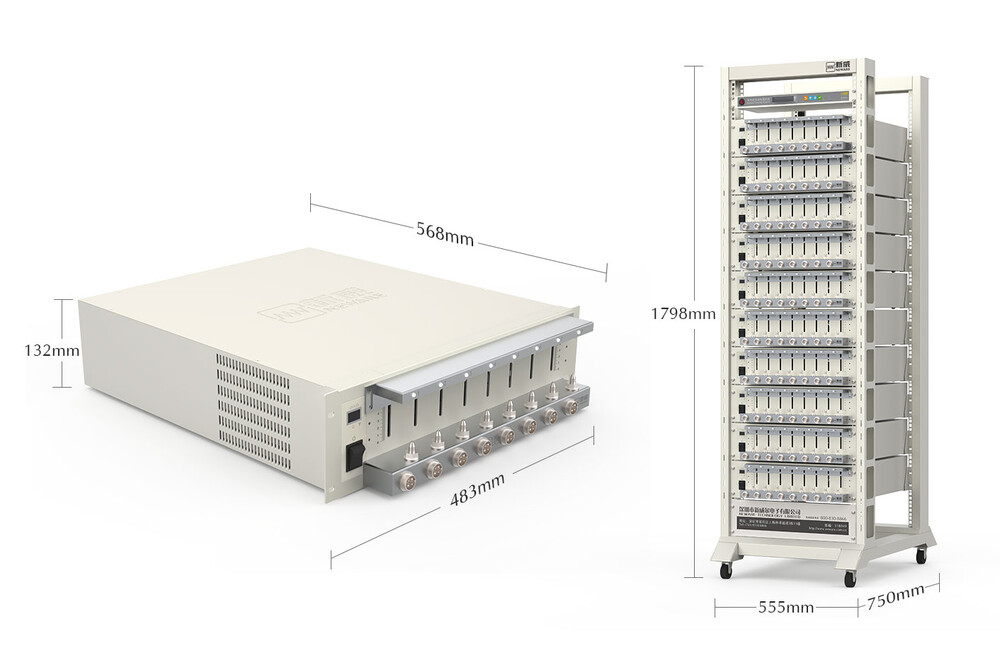

▐  조립의 간편함

CT-4008T-5V6A/12A-S1 충방전기는 하나의 제어장치를 사용하여 최대 10대의 5V6A/12A 장비를 운용 할 수 있습니다.

또한 랙과 트레이를 이용하여 장비들을 조립할 수 있고, 많은  공간을 절약할 수 있습니다.

소프트웨어

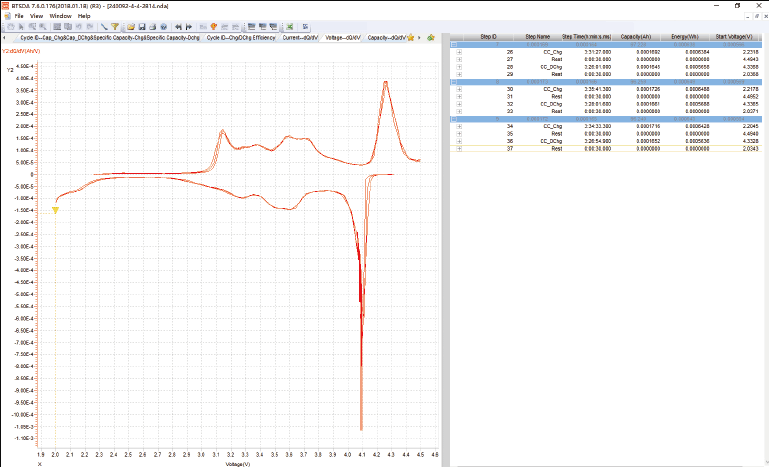

dQ/dV

dQ/dV 곡선의 피크는 충방전 곡선의 전압 평탄 구간과 관련이 있습니다. 피크의 위치와 형태는 전극 반응 및 시험 조건에 따라 달라지며, 반응 특성과 열화에 따른 변화를 비교하는 데 활용합니다.

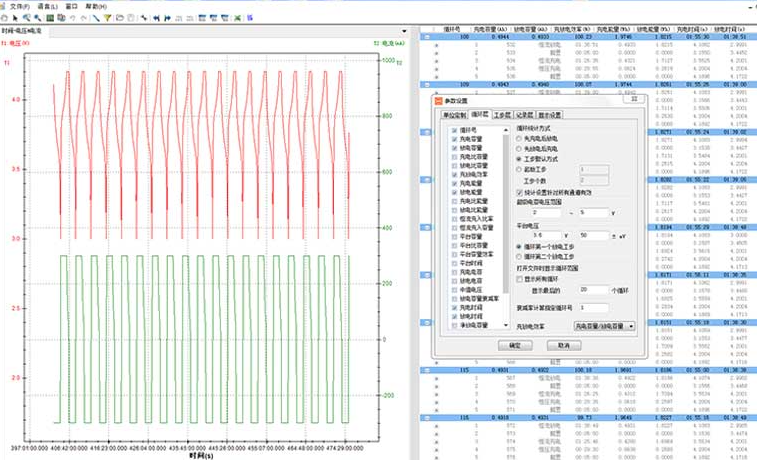

조건 스텝

여러 테스트 응용 중에서 여러 조건을 동시에 판단하여 서로 다른측정 결과에 따라 각기 다른 동작에 응답해야 합니다. 스텝이 만족하는 조건은 복합 선택 프로그래밍 방식입니다.

다중 장비를 제어 가능

BTS Server는 교환기를 통해 다중 장비(테스트 장비, 자동프레스)에 대한 통신 제어를 합니다.

슈퍼커패시터 테스트

동작 전압을 설정할 수 있으며, 소프트웨어는 측정 데이터를 바탕으로 정전용량(C)을 계산합니다.

0V 테스트로 방전

배터리를 0V까지 강제 방전할 수 있으며, 각종 배터리 팩 안전 테스트, 파괴 테스트 및 기타 테스트에 적용할 수 있습니다.

CCCV 충전/방전 모드

CCCV Charge/Discharge는 하나의 작업 스텝(work step)로 통합되며 CC Charge/Discharge는 설정된 전압값에 도달한 후 끊김 없이 CV모드로 전환될 수 있습니다.

견적문의

CT-4008T-5V6A/12A-S1

BTS 소프트웨어

도입 전, 자주 확인하는 내용

사진은 제품 또는 제품군의 구성 예시입니다. 랙·지그·케이블·PC와 주변 장비의 포함 범위는 주문 사양과 견적 구성에서 확인합니다.

셀 형태와 단자 규격에 맞는 지그·클램프 및 케이블을 검토합니다. 동시에 시험할 시료 수와 장비의 채널 구성을 함께 확인합니다. 필요한 수량과 설치 일정을 함께 알려주시면 구체적으로 검토할 수 있습니다.
