Power cell Test System

제품소개

제품 개요

기능소개

장비 기능

▐  4레인지 테크놀로지

4레인지 방식으로 다양한 전류 범위의 시험 조건에 적합한 자동 레인지 전환이 가능하며, 작은 전류의 정밀도를 제어할 수 있습니다.

다중 범위 방식은 서로 다른 전류 범위에서 하드웨어의 응답 시간을 개선할 수 있습니다. 예를 들어 작은 전류가 설정되면 장비는 대응하는 낮은 전류를 사용하여 출력을 제어합니다.

간섭이 없는 스위칭이 가능하고, 장비전류의 고속출력응답이 실현될 수 있습니다.

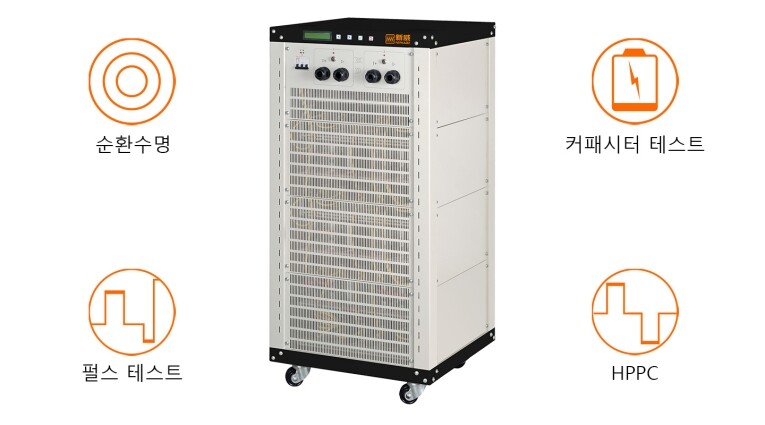

▐ CT-8000 시뮬레이션 테스트 시스템

CE-8000은 뉴웨어 5000시리즈 테스트 시스템 아키텍처에 기반하여 파워 배터리 작업 시뮬레이션, 펄스 충방전, 순환수명, 배율 충방전 테스트에 주로 적용됩니다.

▐  다양한 분야의 시뮬레이션 테스트에 적용 됩니다.

CT-8000은 전기자동차 배터리 팩, 전동도구 배터리, 슈퍼커패시터, 스타트 배터리 등 시뮬레이션 테스트의 다양한 분야에 활용되고 있습니다.

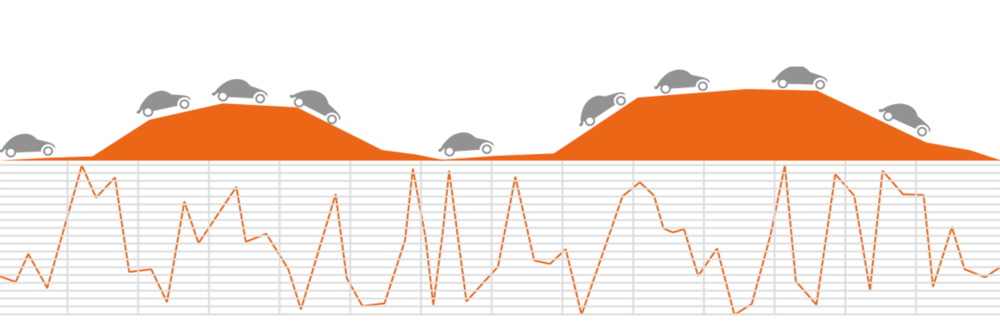

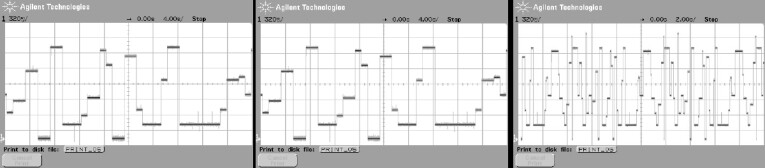

파워 배터리 팩은 실제 접속 하중의 응용에서 방전 파형은 비선형(동적 변화)입니다. 배터리팩 테스트에서 실제 채취한 데이터 파형을 테스트하여 배터리 출력 특성, 재료 및 BMS 시스템을 평가하는 실험 방법과 근거로 삼는 것을 권장합니다.

소프트웨어

조건 스텝

여러 테스트 응용 중에서 여러 조건을 동시에 판단하여 서로 다른측정 결과에 따라 각기 다른 동작에 응답해야 합니다. 스텝이 만족하는 조건은 복합 선택 프로그래밍 방식입니다.

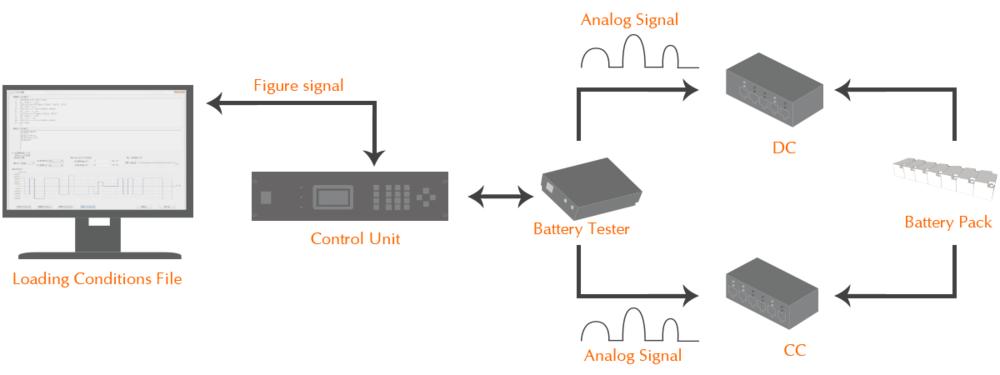

다중 장비를 제어 가능

BTS Server는 교환기를 통해 다중 장비(테스트 장비, 자동프레스)에 대한 통신 제어를 합니다.

0V 테스트로 방전

배터리를 0V까지 강제 방전할 수 있으며, 각종 배터리 팩 안전 테스트, 파괴 테스트 및 기타 테스트에 적용할 수 있습니다.

CCCV 충전/방전 모드

CCCV Charge/Discharge는 하나의 작업 스텝(work step)로 통합되며 CC Charge/Discharge는 설정된 전압값에 도달한 후 끊김 없이 CV모드로 전환될 수 있습니다.

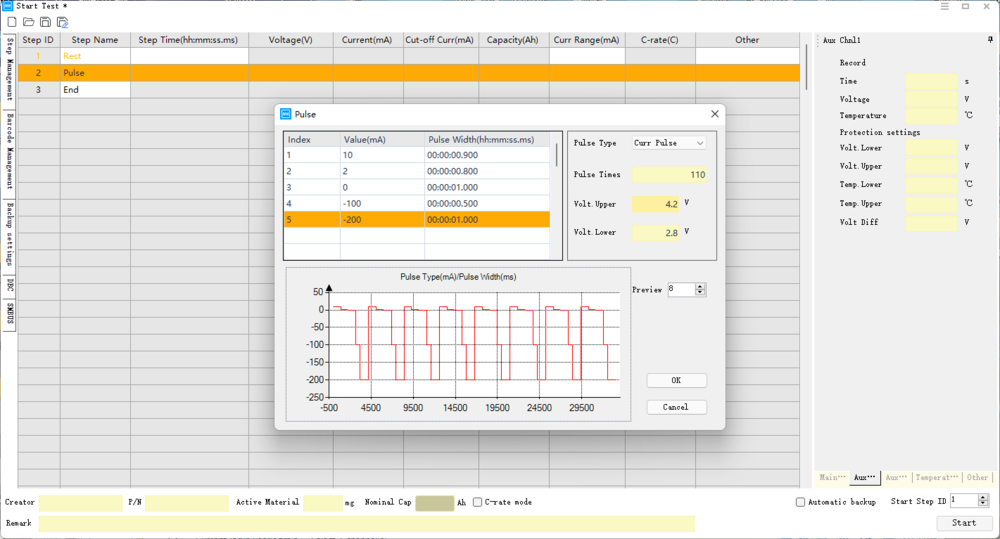

펄스 테스트 모드

펄스（PULSE） 테스트는 최소 100ms 펄스 폭이 설정될 수 있으며, 빠른 전류/출력 변화에 따른 배터리 성능을 알 수 있습니다.

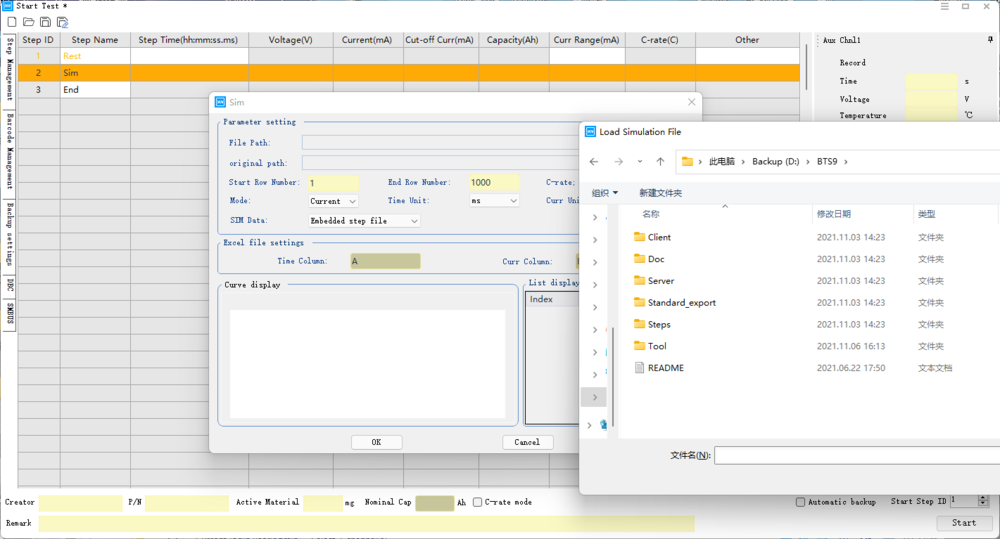

작업 상황 모의 테스트

Road Spectrum파일(Excel&txt 형식)을 로딩하여 배터리팩을 실제 사용하는 환경에 대한 시뮬레이션을 실시하여 배터리팩의 실제 사용할 때의 성능을 미리 알 수 있습니다.
