High Performance Materials Research Test System

CT-9008-5V5A-SMB

CT-9008-5V5A-SMB는 스마트 배터리의 테스트, 연구 및 개발 부서를 위해 특별히 제공되는 다기능, 편리하고 실용적인 테스트 장비입니다.

각 채널은 서로 다른 테스트를 위해 독립적으로 실행할 수 있습니다. 특수 테스트 소프트웨어, 데이터 처리 소프트웨어 및 그래픽 처리 소프트웨어를 사용하면 테스트 프로세스가 더 쉬워집니다.



▐ 배터리 소재와 3C 배터리 연구, 고정밀, Rate 충방전 테스트, 펄스 충방전, DCIR

▐ 최소 펄스 폭: 400μs

▐ 응답 시간≤100μs

▐ 테스트 정밀도: 0.02%

▐ DCIR 테스트 가능

▐ 4가지 테스트 범위

▐ 데이터 기록 빈도: 1000Hz

Spec PDF



제품소개

제품 개요



제품 디자인



▐  유려한 외관의 하이엔드 제조기술.

LCD를 통해 장비의 Unit ID를 볼 수 있습니다. 전면포트는 코인 셀을 테스트하기 위해 장비를 연결하는 데 사용 됩니다. CT-4000-mA시리즈 충방전기는 이미  역사가있는 장비가 되었으며, 현재 대학교, 개발실, 시험소 등에 널리 사용되고 있습니다.

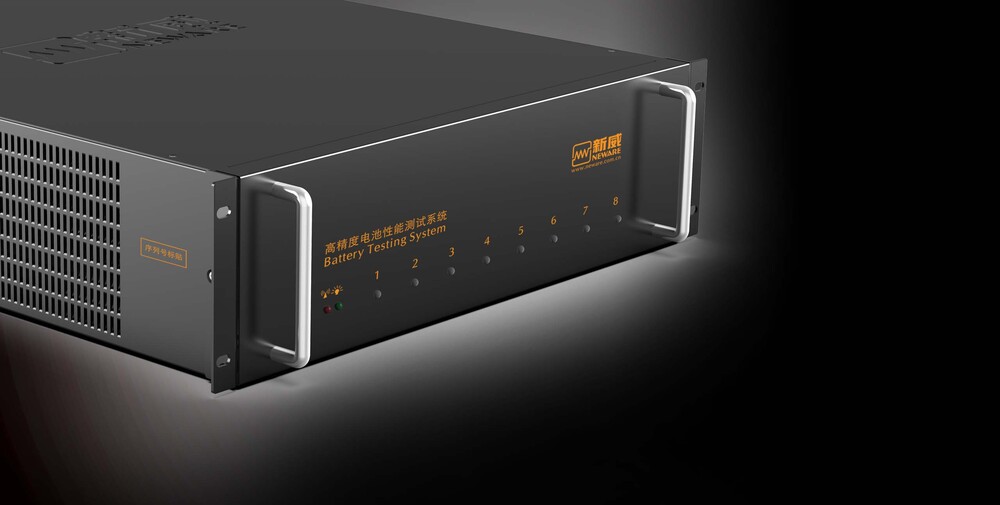

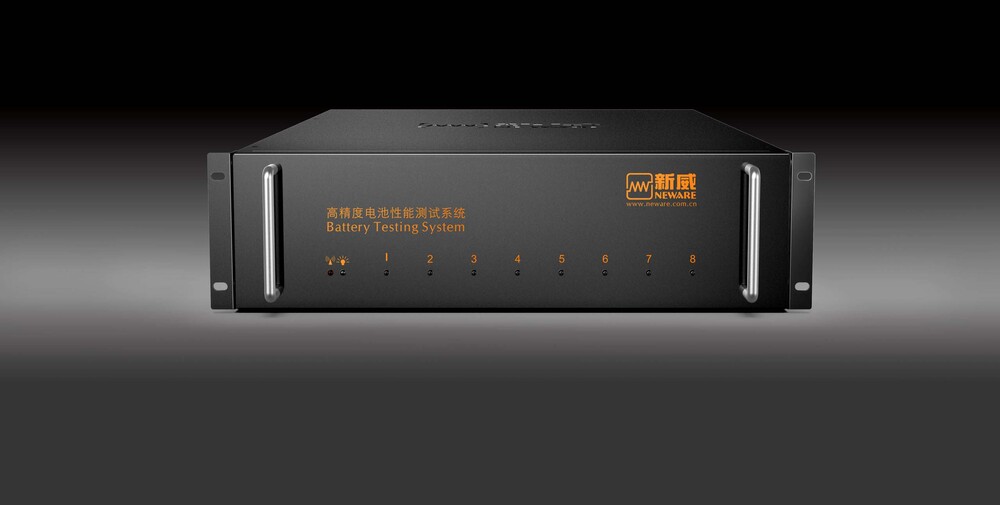

CT-9008 충방전기는 올블랙 코팅 소재로 프리미엄 제조 기술을 자랑합니다.



▐  세계 최고 수준의 품질과 성능.

핵심 기술로 8채널, 0.02% 정밀도, 1000Hz 데이터 기록 빈도, 다중 범위, GSM 및 CDMA등이 있습니다.

배터리 재료의 미세한 차이를 구분하기 위해 매우 정확한 전류 출력 범위를 대응 합니다.

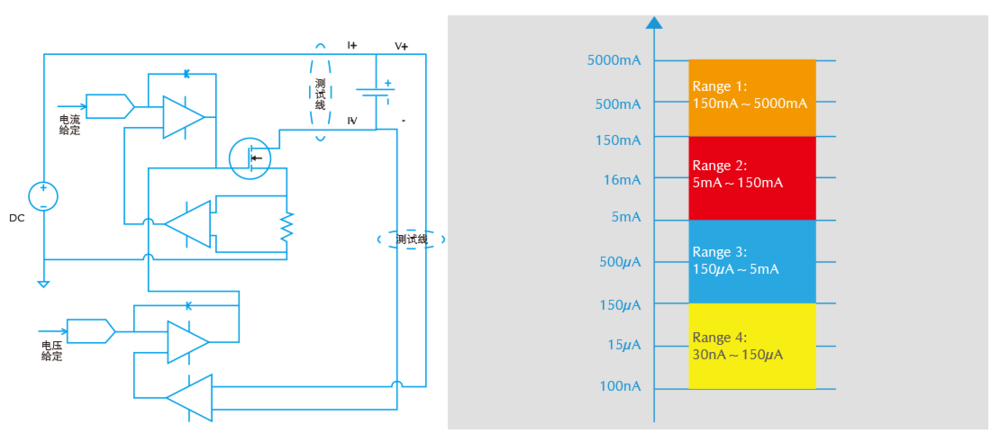

▐  4개의 전류 출력 범위 자동 스위치 가능

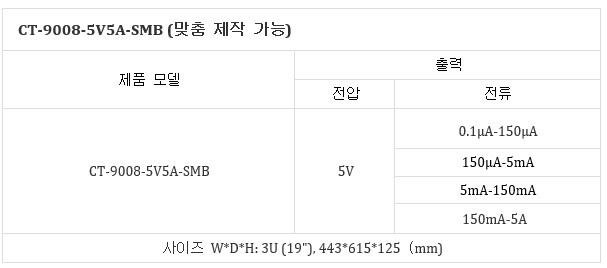

CT-9000 충방전기는 0.1μA~150μA, 150μA~5mA, 5mA~150mA,150mA~5A 총 4개의 전류출력 범위로 배터리를 정확하게 테스트 할 수 있습니다. 무엇보다 CT-9000 충방전기를 사용하여 배터리 셀의 C-rate 성능을 테스트하는 것이 중요합니다. 용량이 50mAh인 셀이 0.001C(0.05mA)부터 20C(1000mA)까지의 성능을 평가하는 경우,  CT-9000 충방전기를  사용하지 않은 경우는 여러 번의 테스트가 필요할 수 있지만 CT-9000장비를 사용하면 테스트 과정이 더 쉬워 집니다.

각 채널에 독립된 출력전원이 있습니다

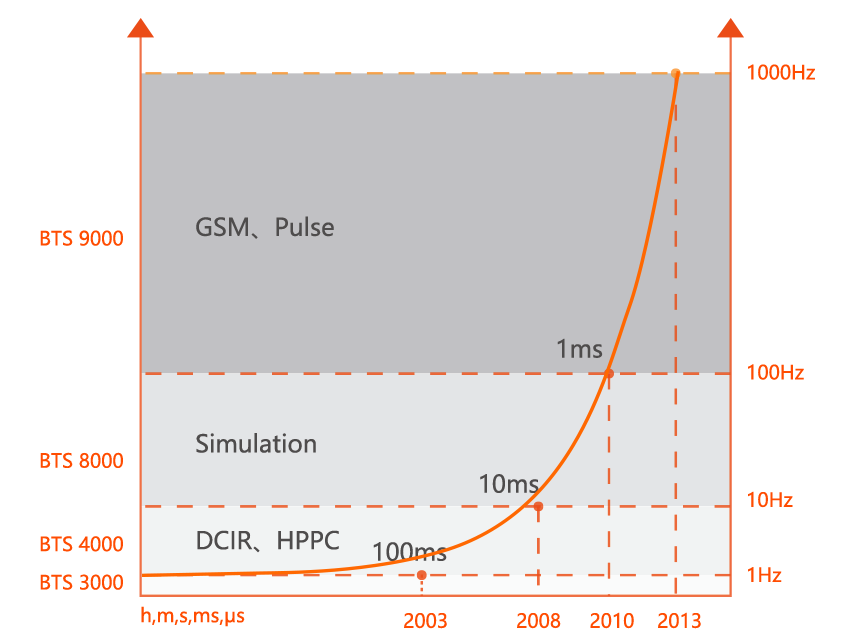

▐  1000Hz의 고속 샘플링 주파수

CT-9000 충방전기는 테스트 과정에서의 전압, 전류 변화에 대한 세부 사항을 신속하게 읽을 수 있습니다.

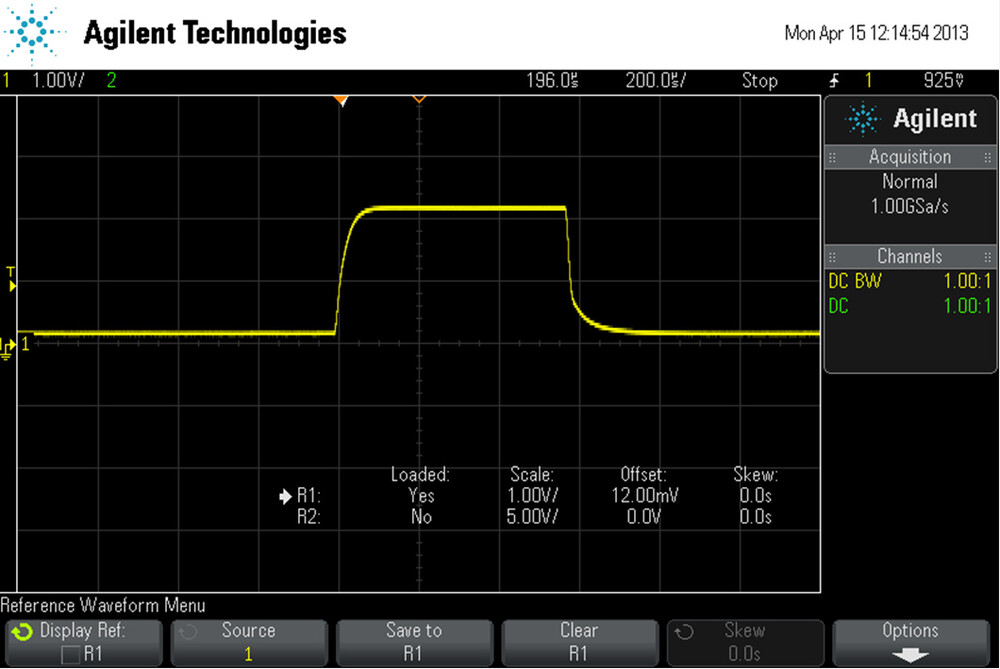

고속 펄스 테스트 할 때 전류 전환 순간의 전류값을 잡아내어 특별한 테스트의 요구에 만족할 수 있습니다. (DCIR, 시뮬레이션 등의 테스트)

중요 기능: 전압 변화량, 전류 변화량을 데이터 선별하여 BTS9008이 초고속 상태에서 동작할 때 핵심 데이터를 기록할 수 있도록 함과 동시에 쓸데없는 중복 정보를 버릴 수 있습니다.

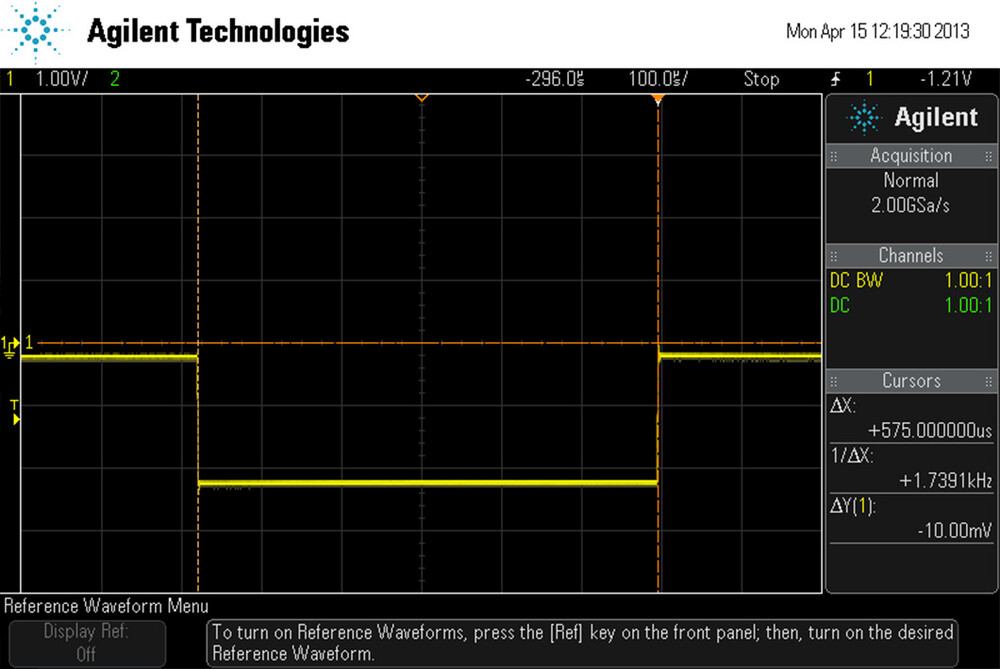

▣ 시간 제어 정확도≤1μs



▣ 최소 펄스 폭: 400μs







▣ 시간 정밀도≤1μs



소프트웨어



dQ/dV

곡선에 피크가 나타나는 곳은 충방전 곡선에 전압 플랫폼이 있음을 나타납니다. 서로 다른 피크는 다른 전기화학 반응을 나타납니다.




조건 스텝

여러 테스트 응용 중에서 여러 조건을 동시에 판단하여 서로 다른측정 결과에 따라 각기 다른 동작에 응답해야 합니다. 스텝이 만족하는 조건은 복합 선택 프로그래밍 방식입니다.



다중 장비를 제어 가능

BTS Server는 교환기를 통해 다중 장비(테스트 장비, 자동프레스)에 대한 통신 제어를 합니다.



슈퍼커패시터 테스트

Operating Voltage가 설정 가능되며 소프트웨어는 자동으로 용량 값(C)을 계산하는 기능을 가지고 있습니다.



0V 테스트로 방전

배터리를 0V까지 강제 방전할 수 있으며, 각종 배터리 팩 안전 테스트, 파괴 테스트 및 기타 테스트에 적용할 수 있습니다.




CCCV 충전/방전 모드

CCCV Charge/Discharge는 하나의 작업 스텝(work step)로 통합되며 CC Charge/Discharge는 설정된 전압값에 도달한 후 끊김 없이 CV모드로 전환될 수 있습니다.
